Einbauen eines SFP-Moduls

Überprüfen des Betriebs des neuen Teils in Unisphere

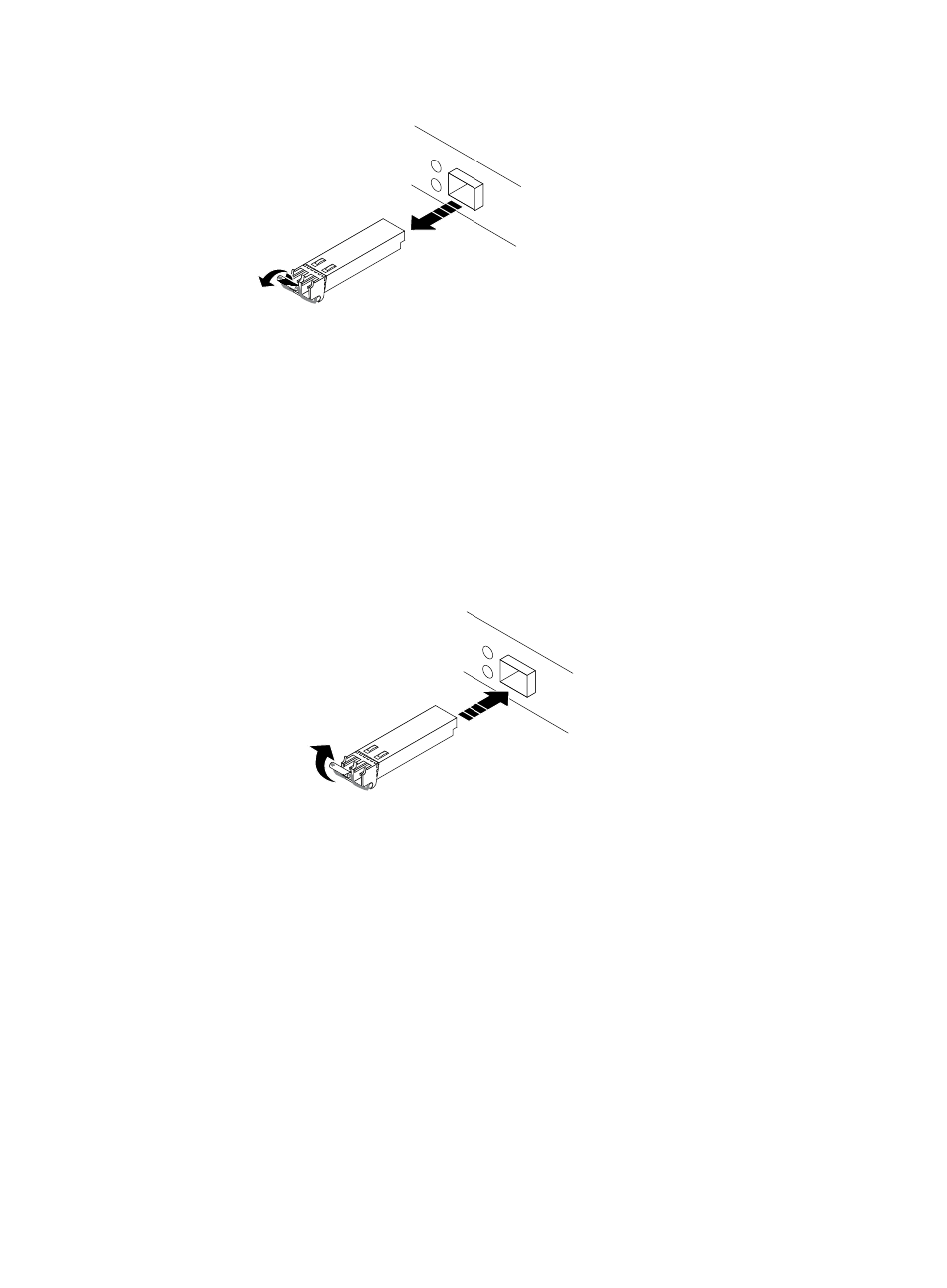

Abbildung 61 Entfernen eines SFP-Moduls
Vorgehensweise
1. Überprüfen Sie, ob das Ersatz-SFP-Modul dieselbe Teilenummer hat wie das
fehlerhafte SFP-Modul.
Die Teilenummer finden Sie auf einem Etikett am SFP-Modul.
2. Drücken Sie die gefederte Verriegelung nach oben und schieben Sie das neue
SFP-Modul in den Port, bis dieses sicher angeschlossen ist.
Abbildung 62 Installieren eines SFP-Moduls
3. Drücken Sie die gefederte Verriegelung nach unten, um das SFP Modul
einzurasten.
4. Schließen Sie das Kabel am Ersatz-SFP-Modul wieder an.
Überprüfen Sie, ob das neue Teil von Ihrem System erkannt wird und ordnungsgemäß
funktioniert.
Vorgehensweise
1. Wählen Sie in Unisphere die Systemansicht.
2. Prüfen Sie auf der Seite Übersicht, dass der Systemstatus „OK" lautet.
3. Wählen Sie die Seite Gehäuse.
4. Überprüfen Sie, ob das Teil in der Ansicht „Gehäuse" mit dem Status „OK"
angezeigt wird. Möglicherweise müssen Sie Unisphere durch Klicken auf das
Symbol zum Aktualisieren neben der Ansicht Gehäuse aktualisieren.
