-Serviceverfahren
Unity 480/F, Unity 680/F, Unity 880/F Installations- und Servicehandbuch
114

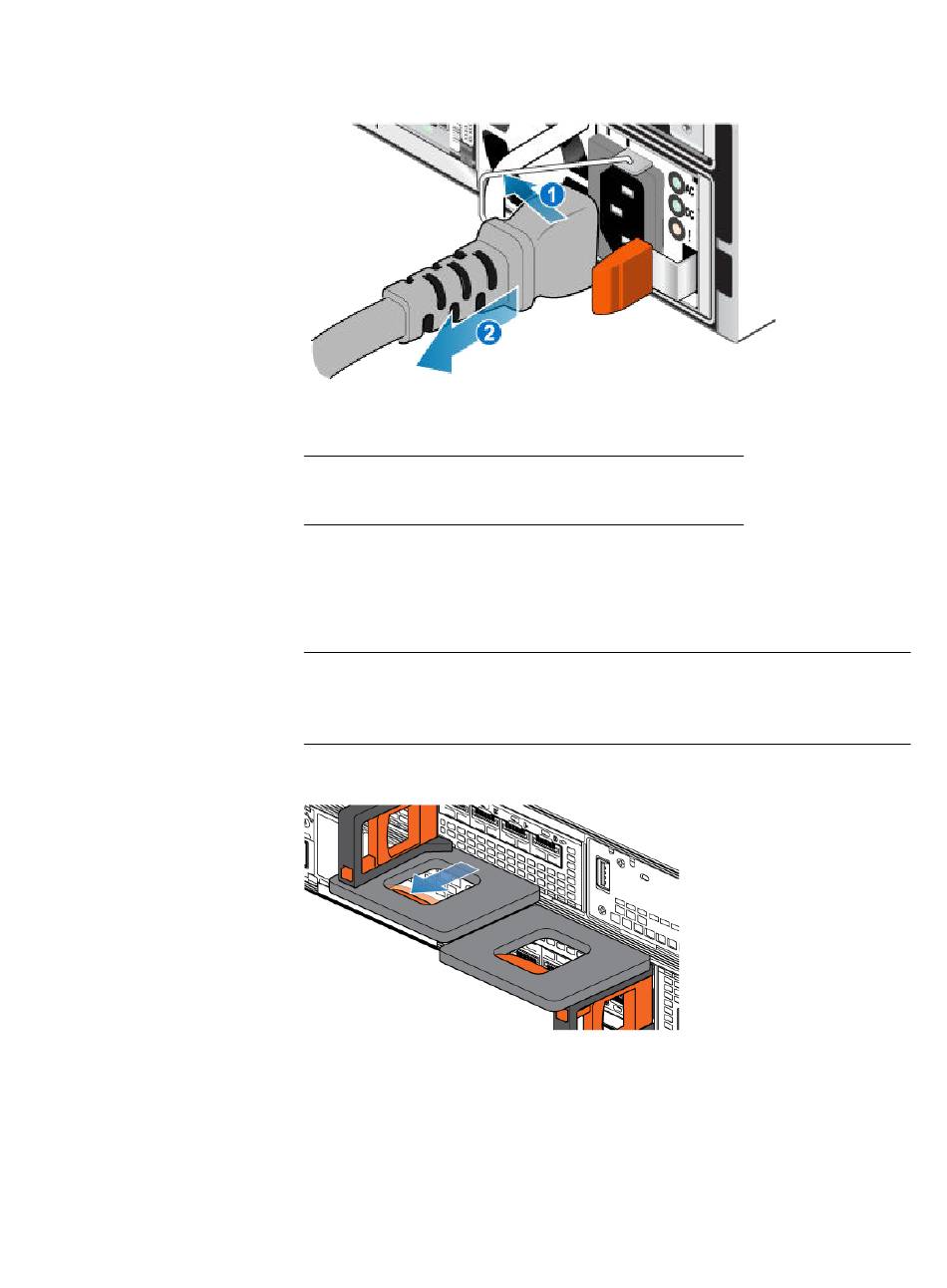

Abbildung 110 Entfernen des Netzkabels
2. Trennen Sie Netzwerk- und sonstige Kabel von der Rückseite der I/O-Module
und Netzwerkports an der SP-Baugruppe.
Hinweis
Ziehen Sie keine Kabel von der anderen SP-Baugruppe ab.
3. Ziehen Sie den orangefarbenen Entriegelungsauslöser, während Sie vorsichtig
gegen die SP-Baugruppe drücken.
Der Haken löst sich von dem Verriegelungsmechanismus aus und die
Freigabelasche tritt hervor.
Hinweis
Der SP-Baugruppe wird vollständig aus dem Rahmen ausgeworfen. Halten Sie
die SP-Baugruppe gut fest, damit sie nicht herunterfällt.
Abbildung 111 Lösen des Verriegelungsmechanismus
4. Ziehen Sie die SP-Baugruppe an dem Entriegelungshebel so weit heraus, dass
Sie sie mit beiden Händen an den Seiten greifen können. Halten Sie die SP-
Baugruppe mit beiden Händen fest und ziehen Sie die SP-Baugruppe dann
vollständig aus dem Gehäuse heraus.
