Dell EMC Unity
All Flash und Unity Hybrid
Unity 480/F, Unity 680/F, Unity 880/F
Hardwareinformationshandbuch
302-005-520
REV 01

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dell EMC Unity 480

  • Seite 1 ™ Dell EMC Unity All Flash und Unity Hybrid Unity 480/F, Unity 680/F, Unity 880/F Hardwareinformationshandbuch 302-005-520 REV 01...
  • Seite 2 EINEN BESTIMMTEN ZWECK AUS. FÜR DIE NUTZUNG, DAS KOPIEREN UND DIE VERTEILUNG DER IN DIESER VERÖFFENTLICHUNG BESCHRIEBENEN DELL SOFTWARE IST EINE ENTSPRECHENDE SOFTWARELIZENZ ERFORDERLICH. Dell, EMC und andere Marken sind Marken von Dell Inc. oder ihren Tochtergesellschaften. Alle anderen Marken sind das Eigentum ihrer jeweiligen Inhaber. Veröffentlicht in Deutschland.
  • Seite 3: Inhaltsverzeichnis

    INHALT Weitere Ressourcen Kapitel 1 DPE Komponentenbeschreibungen Komponentenübersicht über 2-HE-DPE für 25 Laufwerke......8 DPE-Vorderansicht..................9 Etikett zur Systemidentifikation............. 10 DPE-Rückansicht..................11 DPEintegriertes Modul und Karte mit 4 Ports.........12 DPEI/O-Modul-Typen..............15 DPE-Netzteil.................. 17 Interne Speicherprozessorbaugruppe-Komponenten........18 Kapitel 2 Technische Daten Technische Daten..................20 Abmessungen und Gewicht.................
  • Seite 4 INHALT Unity 480/F, Unity 680/F, Unity 880/F Hardwareinformationshandbuch...
  • Seite 5: Weitere Ressourcen

    Weitere Ressourcen Es werden regelmäßig neue Software- und Hardwareversionen veröffentlicht, um das Produkt kontinuierlich zu verbessern. Aus diesem Grund werden einige in diesem Dokument beschriebene Funktionen eventuell nicht von allen Versionen der von Ihnen verwendeten Software oder Hardware unterstützt. In den Versionshinweisen zum Produkt finden Sie aktuelle Informationen zu Produktfunktionen.
  • Seite 6 Weitere Ressourcen Hinweis Enthält Informationen, die wichtig, aber nicht sicherheitsrelevant sind. Unity 480/F, Unity 680/F, Unity 880/F Hardwareinformationshandbuch...
  • Seite 7: Kapitel 1 Dpe Komponentenbeschreibungen

    KAPITEL 1 DPE Komponentenbeschreibungen Komponentenübersicht über 2-HE-DPE für 25 Laufwerke........8 DPE-Vorderansicht....................9 DPE-Rückansicht....................11 Interne Speicherprozessorbaugruppe-Komponenten.......... 18 DPE Komponentenbeschreibungen...
  • Seite 8: Komponentenübersicht Über 2-He-Dpe Für 25 Laufwerke

    DPE Komponentenbeschreibungen Komponentenübersicht über 2-HE-DPE für 25 Laufwerke Das DPE für 25 Laufwerke besteht aus zwei Rackeinheiten (HE), 8,9 cm hoch, 79,2 cm tief, und verfügt über Steckplätze für 25 2,5-Zoll-Laufwerke. Das DPE besteht aus den folgenden Komponenten: Laufwerke Mittelplatine Speicherprozessorbaugruppe Netzteilmodul EMI-Abschirmung...
  • Seite 9: Dpe-Vorderansicht

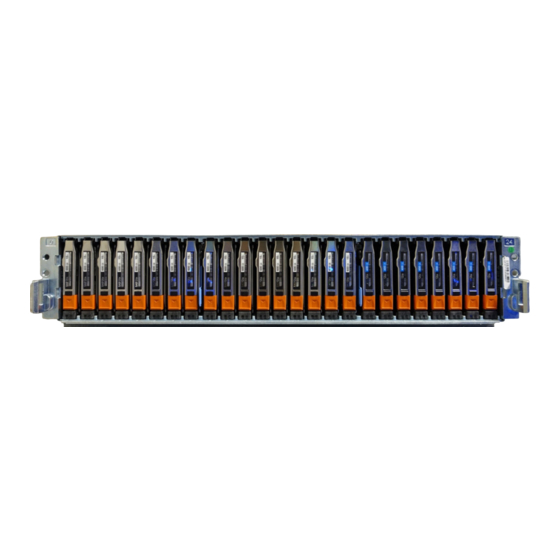

    DPE Komponentenbeschreibungen eine einfache EMI-Abschirmung. Für andere Installationen ist eine Frontblende mit Verriegelung und integrierter EMI-Abschirmung erforderlich. Entfernen Sie die Blende oder Abschirmung, um die Laufwerke zu entfernen und einzubauen. DPE-Vorderansicht Auf der Vorderseite enthält die DPE die folgenden Elemente: Laufwerke in 2,5-Zoll-Trägern Status-LEDs Abbildung 1 DPE-Vorderansicht...
  • Seite 10: Etikett Zur Systemidentifikation

    DPE Komponentenbeschreibungen Tabelle 2 DPE und Festplattenlaufwerk-LEDs Position Status Beschreibung Festplattenlaufwerk- Gelb Fehler aufgetreten Fehler Normaler Betrieb, keine Fehler Festplatte aktiv Blau Festplattenaktivität Festplattenlaufwerk ist ausgeschaltet. DPE-Fehler/Betrieb Blau In Betrieb Normaler Betrieb, keine Fehler Gelb In Betrieb Im Gehäuse ist ein Fehler aufgetreten.
  • Seite 11: Dpe-Rückansicht

    DPE Komponentenbeschreibungen Abbildung 4 Position des WWN Seed-Etiketts DPE-Rückansicht Auf der Rückseite des DPE sind zwei SP-Baugruppen: SP-Baugruppe A und SP- Baugruppe B. Jede SP-Baugruppe besteht aus den folgenden Hardwarekomponenten: Ein integriertes Modul Zwei optionalen I/O-Modul 1 Stromversorgungsmodul Abbildung 5 Rückansicht des DPE mit Hardwarekomponentenpositionen Tabelle 3 DPE Standorte der Hardwarekomponenten Position Beschreibung...
  • Seite 12: Dpeintegriertes Modul Und Karte Mit 4 Ports

    DPE Komponentenbeschreibungen DPEintegriertes Modul und Karte mit 4 Ports Info zu integriertes Moduln Jeder SP-Baugruppe enthält einen integriertes Modul, der einen Karte mit 4 Ports für Konnektivität enthalten kann. Hinweis Beide SP-Baugruppen müssen denselben Typ von integriertes Modul in denselben Steckplätzen aufweisen.
  • Seite 13 DPE Komponentenbeschreibungen Tabelle 4 Integriertes Modul-Komponentenpositionen (Fortsetzung) Position Beschreibung Serieller DB9-Port (nicht verwendet) RJ-45 LAN-Anschluss – Serviceport RJ-45 LAN-Anschluss – Systemmanagementport NMI-Taste (Non-Maskable Interrupt) USB-3.0-Port Info zu Karte mit 4 Portsn Die Karte mit 4 Ports ist eine optionale Komponente, die sich im integriertes Modul befindet.
  • Seite 14 DPE Komponentenbeschreibungen Tabelle 5 Integriertes Modul-LEDs (Fortsetzung) Position Status Beschreibung SAS-Port/Aktivitätslink Blau SAS-Portlink hergestellt. Keine Verbindung hergestellt. Portverbindung Grün Verbindung mit hoher Geschwindigkeit herstellen. Gelb Verbindung mit geringer Geschwindigkeit herstellen. Verbindung ist heruntergefahren. Speicherprozessorbaugruppe- Gelb Fehler aufgetreten Fehler Blau Speicherprozessorbaugruppe im heruntergestuften Modus.
  • Seite 15: Dpei/O-Modul-Typen

    DPE Komponentenbeschreibungen NMI-Taste (Non-Maskable Interrupt) Die NMI-Taste (Non-Maskable Interrupt) ist eine versenkte Taste auf dem integriertes Modul, die verwendet wird, um das Systempasswort zurückzusetzen oder einen Neustart des Systems zu erzwingen. Drücken Sie die versenkte Taste mit einer gebogenen Büroklammer oder einem Stift. Halten Sie die Taste etwa 2 Sekunden gedrückt, um das Passwort zurückzusetzen.
  • Seite 16 DPE Komponentenbeschreibungen I/O-Modul-LED-Status Abbildung 9 DPEI/O-Modul-LEDs Tabelle 6 DPEI/O-Modul-LEDs Position Status Beschreibung Portverbindung Grün oder Verbindung hergestellt blau Verbindung ist heruntergefahren Netzfehler Grün Strom Gelb Netzfehler Optisches 25-GbE-I/O-Modul mit 4 Ports Das Optisches 25-GbE-I/O-Modul mit 4 Ports ist ein Ethernet-I/O-Modul, das für Ethernet-Netzwerkdatenverkehr und iSCSI Blockprotokoll für Hosts für die Plattform verwendet wird.
  • Seite 17: Dpe-Netzteil

    DPE Komponentenbeschreibungen sowie eine kombinierte Link- und Aktivitäts-LED für jeden Port. Installieren Sie dieses I/O-Modul im SP-Baugruppe, um zusätzliche SAS-Busse bereitzustellen. Gekennzeichnet mit 12Gb SAS v1. Hinweis Das optionale 12-Gbit/s-SAS-Back-end-Modul wird nur auf den Systemen Unity 480F, Unity 680F und Unity 880F unterstützt. Das 12-Gbit/s-SAS-Back-End-I/O-Modul mit 4 Ports kann für das DAE mit 80 Laufwerken auch zur Unterstützung einer Verkabelung mit 8 Schienen konfiguriert werden, indem die Ports 0 und 1 zu Back-end 2 oder die Ports 2 und 3 zu Back-end 4...
  • Seite 18: Interne Speicherprozessorbaugruppe-Komponenten

    DPE Komponentenbeschreibungen Tabelle 7 DPE-Netzteil-LEDs (Fortsetzung) Position Status Beschreibung Fehler Leuchtet gelb Netzteil- oder Backup-Fehler. Überprüfen der Kabelverbindung Gelb blinkend Hochfahren von BIOS, POST und BS oder Systemüberhitzung Kein Fehler. Interne Speicherprozessorbaugruppe-Komponenten Die folgenden Komponenten sind im SP-Baugruppe enthalten: DIMM (Dual Inline Memory Module) M.2-SSDS Internes Batteriebackupmodul Lüftermodul...
  • Seite 19: Kapitel 2 Technische Daten

    KAPITEL 2 Technische Daten Technische Daten....................20 Abmessungen und Gewicht.................21 Stromversorgung....................21 Anforderungen an die Betriebsumgebung............23 Technische Daten...
  • Seite 20: Technische Daten

    Technische Daten Technische Daten Speicherprozessorbaugruppe Technische Daten Parameter (pro Unity 480/480F Unity 680/680F Unity 880/880F SP-Baugruppe) 2 1,8 GHz Intel 2 2,1 GHz Intel 2 2,1 GHz Intel Skylake Prozessoren Skylake Prozessoren Skylake Prozessoren mit 8 Kernen mit 12 Kernen mit 16 Kernen Speicher 96 GB (12 x 8 GB)
  • Seite 21: Abmessungen Und Gewicht

    Technische Daten I/O-Modul Technische Daten Unterstützte I/O-Module: 16-Gbit/s-Fibre Channel-I/O-Modul mit 4 Ports Optisches 25-GbE-I/O-Modul mit 4 Ports 10-GbE-BaseT-I/O-Modul mit 4 Ports 12-Gbit/s-SAS-Back-End-I/O-Modul mit 4 Ports Spezifikationen für die Netzteileinheit Sie können eine hohe Netzleistung verwenden, z. B. in einem Rack oder geringe Netzleistung, z.
  • Seite 22: Spezifikation

    Technische Daten Tabelle 11 DPE-Stromversorgung, pro Modell Spezifikation Unity 480/480F Unity 680/680F Unity880/880F Netzspannung 100 bis 240 V 100 bis 240 V 100 bis 240 V Wechselstrom ± 10 %, Wechselstrom ± 10 %, Wechselstrom ± 10 %, einphasig, 47 bis einphasig, 47 bis einphasig, 47 bis 63 Hz...
  • Seite 23: Anforderungen An Die Betriebsumgebung

    Technische Daten Anforderungen an die Betriebsumgebung Temperaturgefälle und Höhenanforderungen Systeme und Komponenten dürfen keinen Temperatur- und Feuchtigkeitsschwankungen ausgesetzt werden, die wahrscheinlich zu Kondensation in oder an diesem System oder dieser Komponente führen. Der Temperaturgradient darf 20 °C/Std. und die Höhe darf 3050 m nicht überschreiten. Empfohlener Betriebsbereich Der empfohlene Betriebsbereich ist der Grenzwert für den zuverlässigsten Betrieb des Geräts bei energieeffizientem Rechenzentrumsbetrieb.
  • Seite 24: Dpe-Luftstrom

    Technische Daten DPE-Luftstrom Das DPE verwendet einen adaptiven Kühlungsalgorithmus, der die Lüftergeschwindigkeit steigert oder reduziert, wenn die Einheit Änderungen an der externen Umgebungstemperatur feststellt. Der Abluftstrom steigt mit der Umgebungstemperatur und der Lüftergeschwindigkeit und verhält sich innerhalb der empfohlen Betriebsparameter in etwa linear. Beachten Sie, dass die Daten in der Tabelle unten typische Werte darstellen und ohne vordere/hintere Schranktüren gemessen wurden, die potenziell die Luftzirkulation von der Vorder- zur Rückseite reduzieren würden.
  • Seite 25: Erschütterung Und Vibration

    Technische Daten Erschütterung und Vibration Die Produkte wurden auf die Unempfindlichkeit gegenüber Erschütterungen und zufälligen Vibrationen verschiedener Intensitäten hin getestet. Diese Intensitäten gelten für alle drei Achsen und sollten mit einem Beschleunigungsmesser an den Gerätegehäusen im Schrank gemessen werden und folgende Werte nicht überschreiten: Plattformzustand Reaktionsmesswert...
  • Seite 26: Anforderungen An Die Luftqualität

    Technische Daten Anforderungen an die Luftqualität Die Produkte sind für die Anforderungen des Environmental Standard Handbook der American Society of Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) und die neueste Version der Thermal Guidelines for Data Processing Environments, Second Edition, ASHRAE 2009b, ausgelegt. Die Schränke sind am besten für Datacom-Umgebungen der Klasse 1 geeignet, bei denen streng kontrollierte Umgebungsparameter für Temperatur, Kondensationspunkt, relative Luftfeuchtigkeit und Luftqualität gelten.
