Installieren einer Karte mit 4 Ports

Unity 480/F, Unity 680/F, Unity 880/F Installations- und Servicehandbuch
70

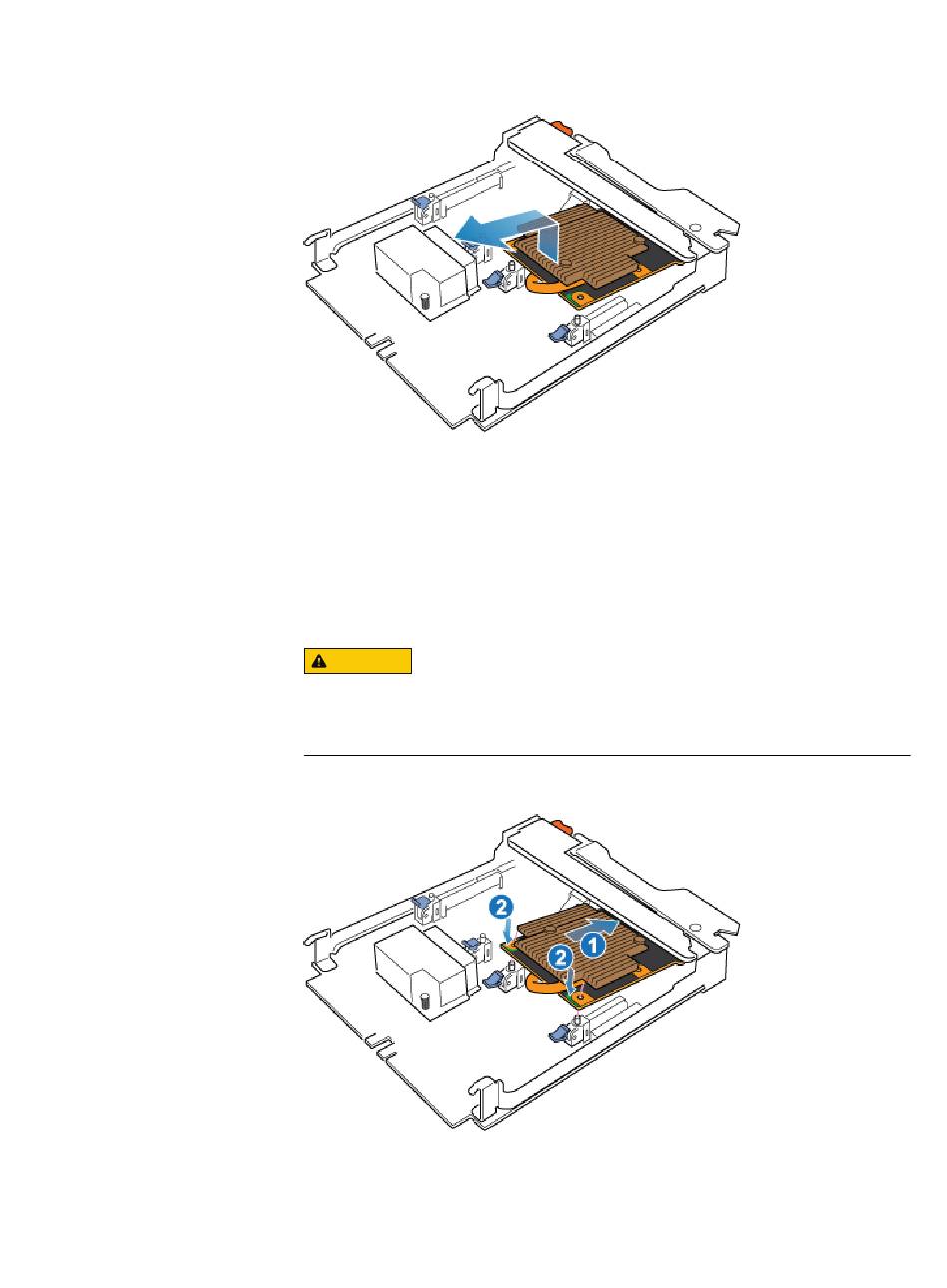

Abbildung 55 Entfernen des Karte mit 4 Portss
Vorgehensweise
1. Richten Sie die Karte mit 4 Ports im integriertes Modul so aus, dass die Ports an
der Vorderseite mit den Steckplätzen an der Vorderseite des integriertes
Moduls auf einer Linie liegen.
2. Richten Sie die weißen Stifte unter den Löchern der Karte mit 4 Ports aus.
ACHTUNG
Erzwingen Sie das Einrasten der Karte mit 4 Ports nicht. Wenn die Karte
mit 4 Ports nicht reibungslos einrastet, richten Sie die Stifte neu aus und
versuchen Sie es erneut.
Abbildung 56 Einsetzen der Karte mit 4 Ports
3. Drücken Sie vorsichtig auf den Kreis oben links auf der Karte mit 4 Ports nach
unten.
4. Drücken Sie die blauen Laschen nach oben, bis sie einrasten.
