Dell EMC Unity series Installations- Und Servicehandbuch Seite 33

ACHTUNG
Vergewissern Sie sich, dass die Löcher der Schiene an den Löchern des
Schranks ausgerichtet sind. Dadurch wird die korrekte Ausrichtung der
Schienen sichergestellt. Prüfen Sie außerdem mithilfe der gleichen
Schrankeinheitsmarkierungen von der Vorder- bis zur Rückseite, ob die
Schienen gerade sind. Stellen Sie sicher, dass Sie von der Vorderseite des
Schranks bis zur Rückseite des Schranks die gleichen
Einheitsmarkierungen verwenden.

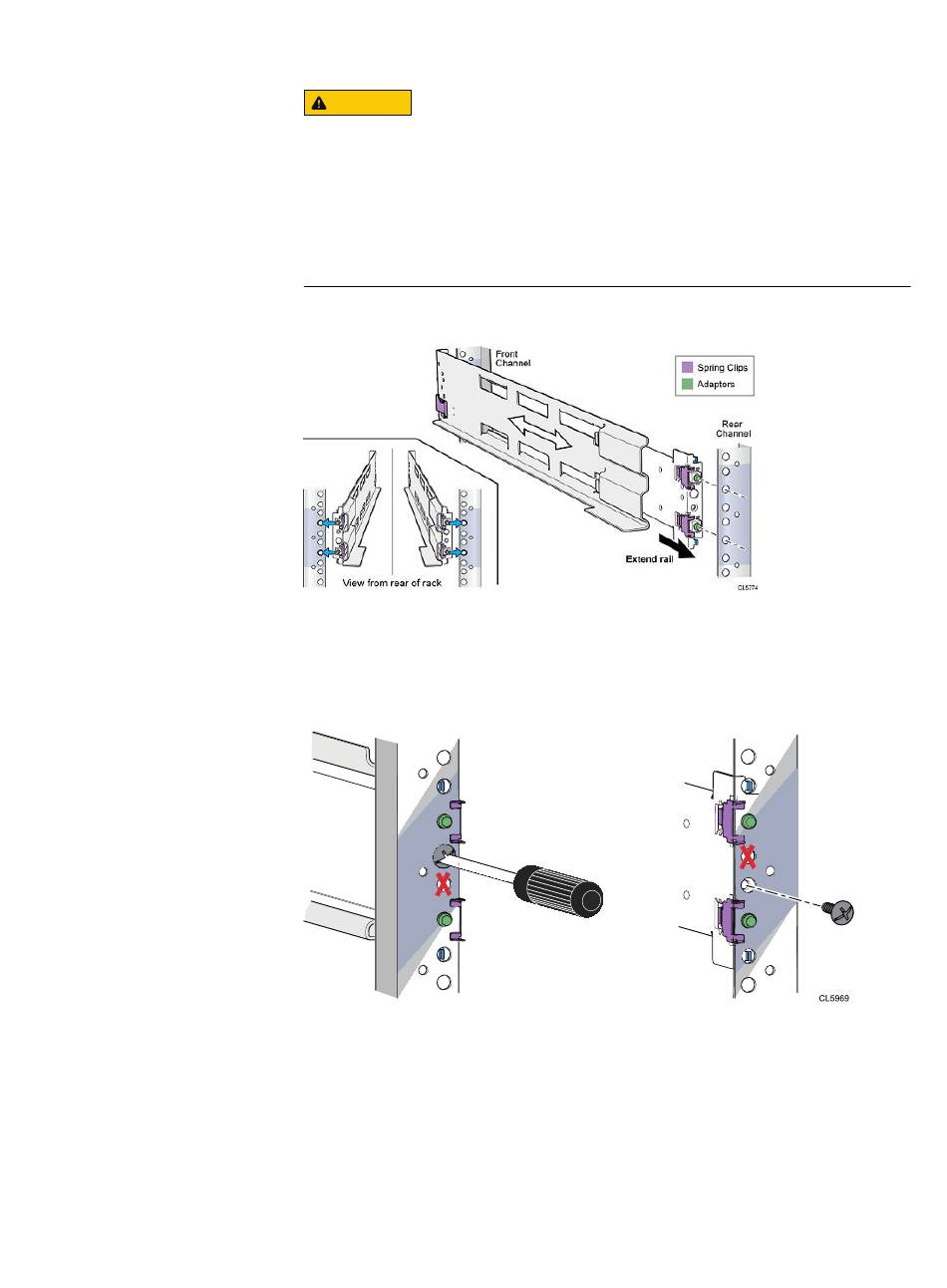

Abbildung 16 Drücken Sie die Schiene in die Montagelöcher der hinteren Führung.
4. Sichern Sie die Schienen vom hinteren Bereich des Schranks jeweils mit einer
M5-Schraube.
Abbildung 17 Montieren der M5-Schraube
Rechte Schiene
(Rückansicht)
5. Richten Sie ausgehend von der Vorderseite des Schranks den Anschluss am
Montageloch an der Vorderseite des Racks aus, wie in
34 gezeigt.
Linke Schiene
(Rückansicht)
Abbildung 18
Installieren eines DAE für 25 Laufwerke
Installationsverfahren
auf Seite
33
