-Serviceverfahren
Einbauen eines Netzteils
Unity 480/F, Unity 680/F, Unity 880/F Installations- und Servicehandbuch
50

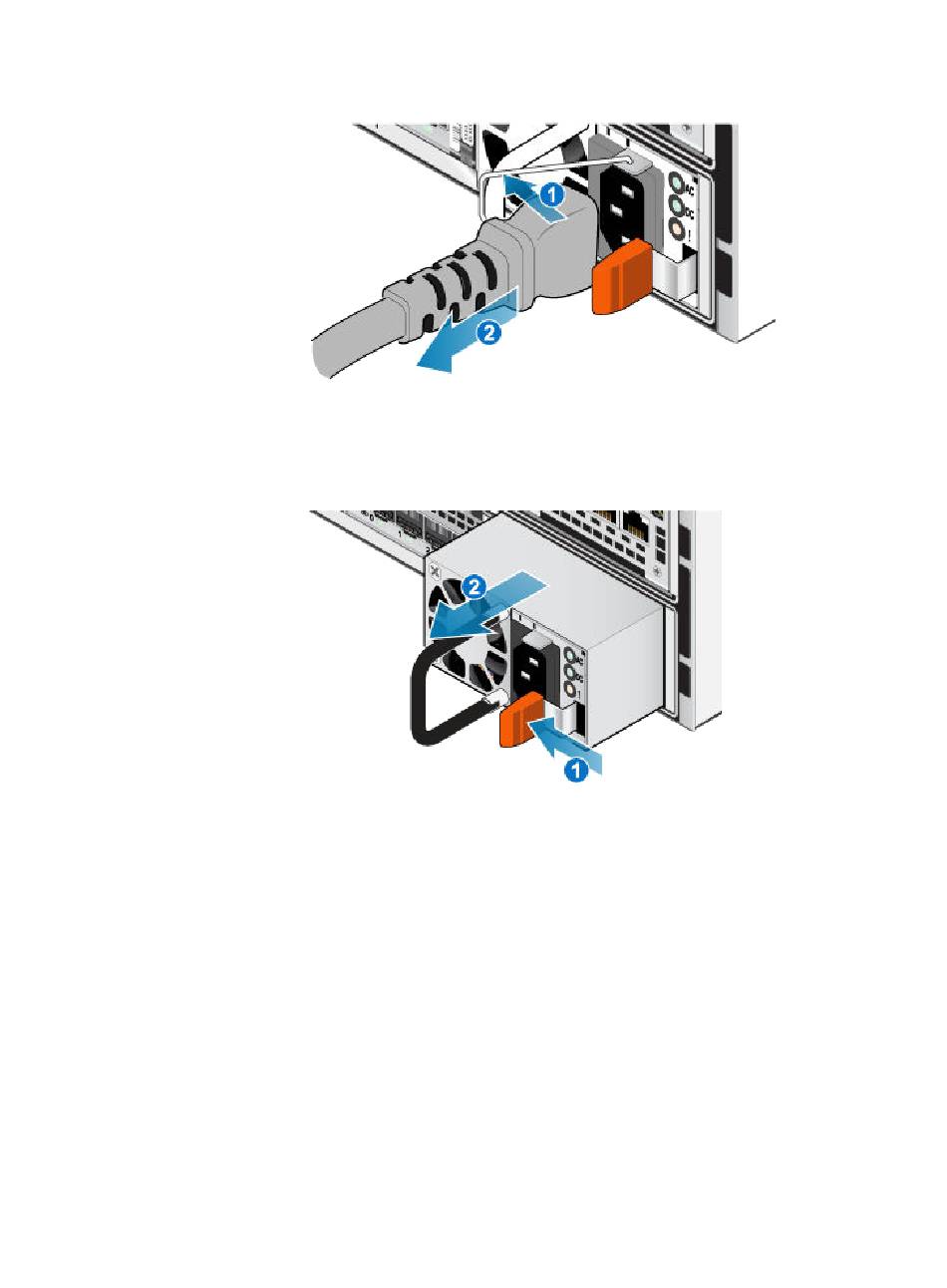

Abbildung 32 Entfernen des Netzkabels
2. Drücken Sie die orangefarbene Entriegelung nach links (nach rechts für das
untere Netzteil), halten Sie sie in dieser Position und greifen Sie den Griff des
Netzteils. Ziehen Sie das Netzteil aus der SP-Baugruppe heraus.
Abbildung 33 Entfernen eines Netzteils
Die Netzteile sind in der oberen und unteren SP-Baugruppe eingebaut, wobei das
obere Netzteil verkehrt herum positioniert ist. Dieses Verfahren gilt für beide
Netzteile.
Vorgehensweise
1. Richten Sie das Netzteil am Steckplatz in der SP-Baugruppe aus. Die
Sicherheitsbügel des Netzkabels befinden sich auf der rechten Seite für das
untere Netzteil und auf der linken Seite für das obere Netzteil.
2. Schieben Sie das Netzteil in die SP-Baugruppe, bis es mit einem Klick einrastet.
