-Serviceverfahren
Übertragen von Teilen aus dem fehlerhaften SP-Baugruppe in den Ersatz-
SP-Baugruppe
Entfernen der internes Batteriebackupmodul.
Unity 480/F, Unity 680/F, Unity 880/F Installations- und Servicehandbuch
116

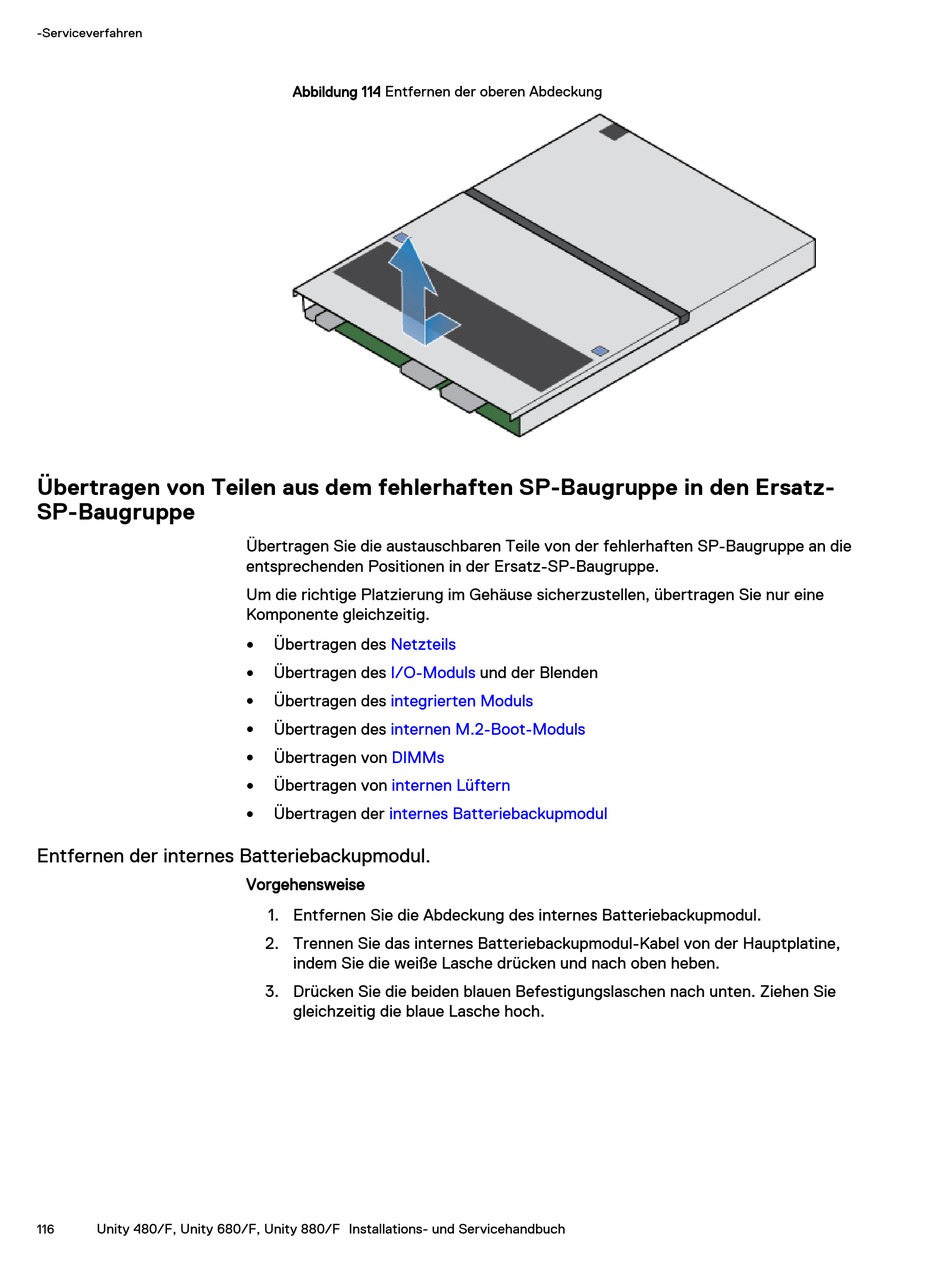

Abbildung 114 Entfernen der oberen Abdeckung
Übertragen Sie die austauschbaren Teile von der fehlerhaften SP-Baugruppe an die
entsprechenden Positionen in der Ersatz-SP-Baugruppe.
Um die richtige Platzierung im Gehäuse sicherzustellen, übertragen Sie nur eine
Komponente gleichzeitig.
Übertragen des Netzteils
l
Übertragen des I/O-Moduls
l
Übertragen des integrierten Moduls
l
Übertragen des internen M.2-Boot-Moduls
l
Übertragen von DIMMs
l
Übertragen von internen Lüftern
l
Übertragen der internes Batteriebackupmodul
l
Vorgehensweise
1. Entfernen Sie die Abdeckung des internes Batteriebackupmodul.
2. Trennen Sie das internes Batteriebackupmodul-Kabel von der Hauptplatine,
indem Sie die weiße Lasche drücken und nach oben heben.
3. Drücken Sie die beiden blauen Befestigungslaschen nach unten. Ziehen Sie
gleichzeitig die blaue Lasche hoch.
und der Blenden
