-Serviceverfahren
Entfernen der oberen Abdeckung von der SP-Baugruppe
Unity 480/F, Unity 680/F, Unity 880/F Installations- und Servicehandbuch
86

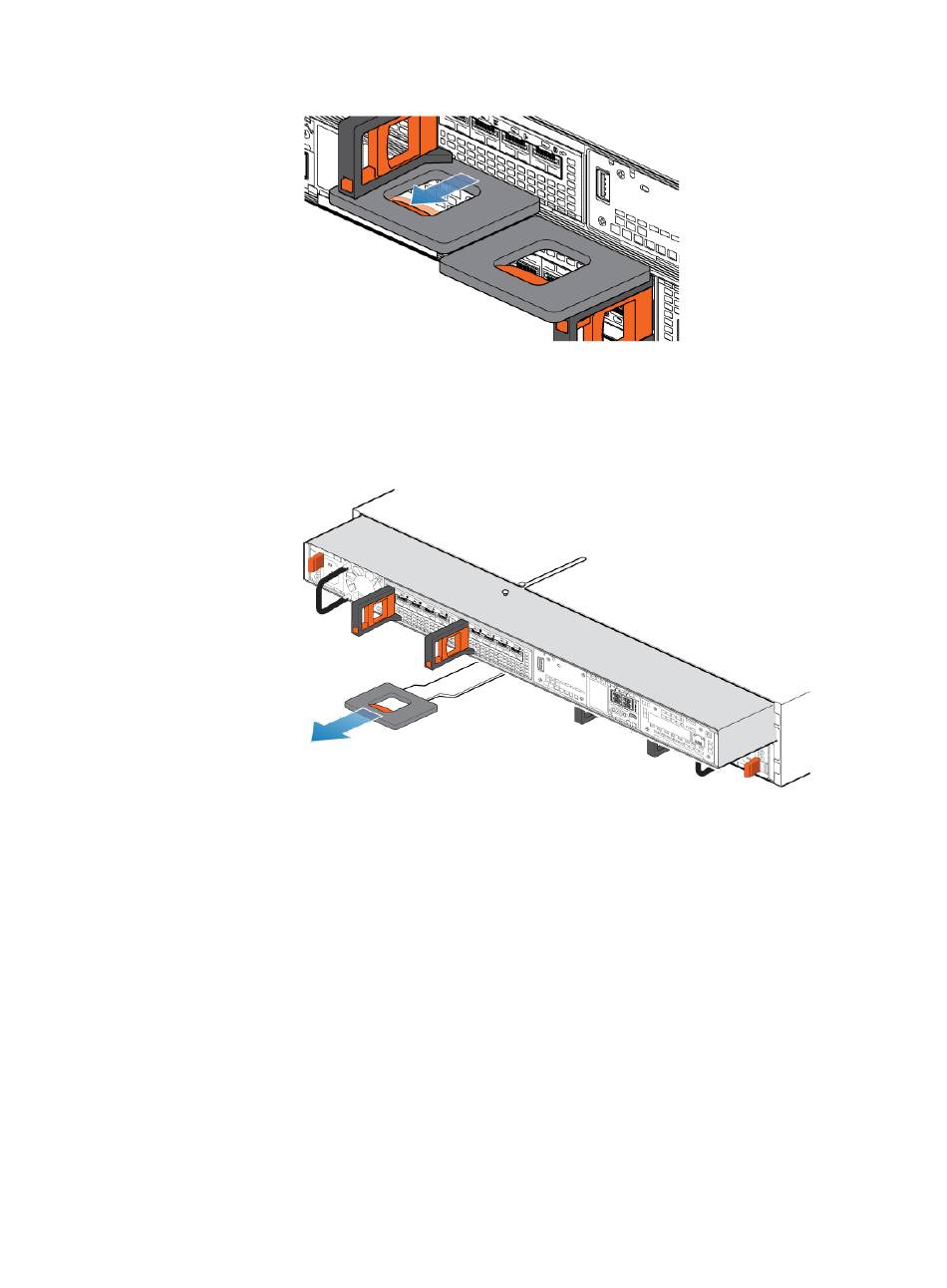

Abbildung 72 Lösen des Verriegelungsmechanismus
4. Ziehen Sie die SP-Baugruppe an dem Entriegelungshebel so weit heraus, dass
Sie sie mit beiden Händen an den Seiten greifen können. Halten Sie die SP-
Baugruppe mit beiden Händen fest und ziehen Sie die SP-Baugruppe dann
vollständig aus dem Gehäuse heraus.
Abbildung 73 Entfernen der SP-Baugruppe
5. Legen Sie den SP-Baugruppe auf eine saubere, flache und antistatische
Arbeitsfläche.
Bevor Sie beginnen
Vergewissern Sie sich, dass die interne Batterie ausgeschaltet ist, bevor Sie die obere
Abdeckung entfernen. Nachdem Sie die SP-Baugruppe aus dem Rack entfernt haben,
warten Sie mindestens 30 Sekunden oder bis Sie hören, dass die interne Batterie
ausgeschaltet ist.
Vorgehensweise
1. Schieben Sie die obere Abdeckung nach hinten, während Sie die beiden blauen
Entriegelungstasten nach unten drücken, bis sie stoppt.
