-Serviceverfahren
Installieren Sie die obere Abdeckung auf der SP-Baugruppe
Unity 480/F, Unity 680/F, Unity 880/F Installations- und Servicehandbuch
98

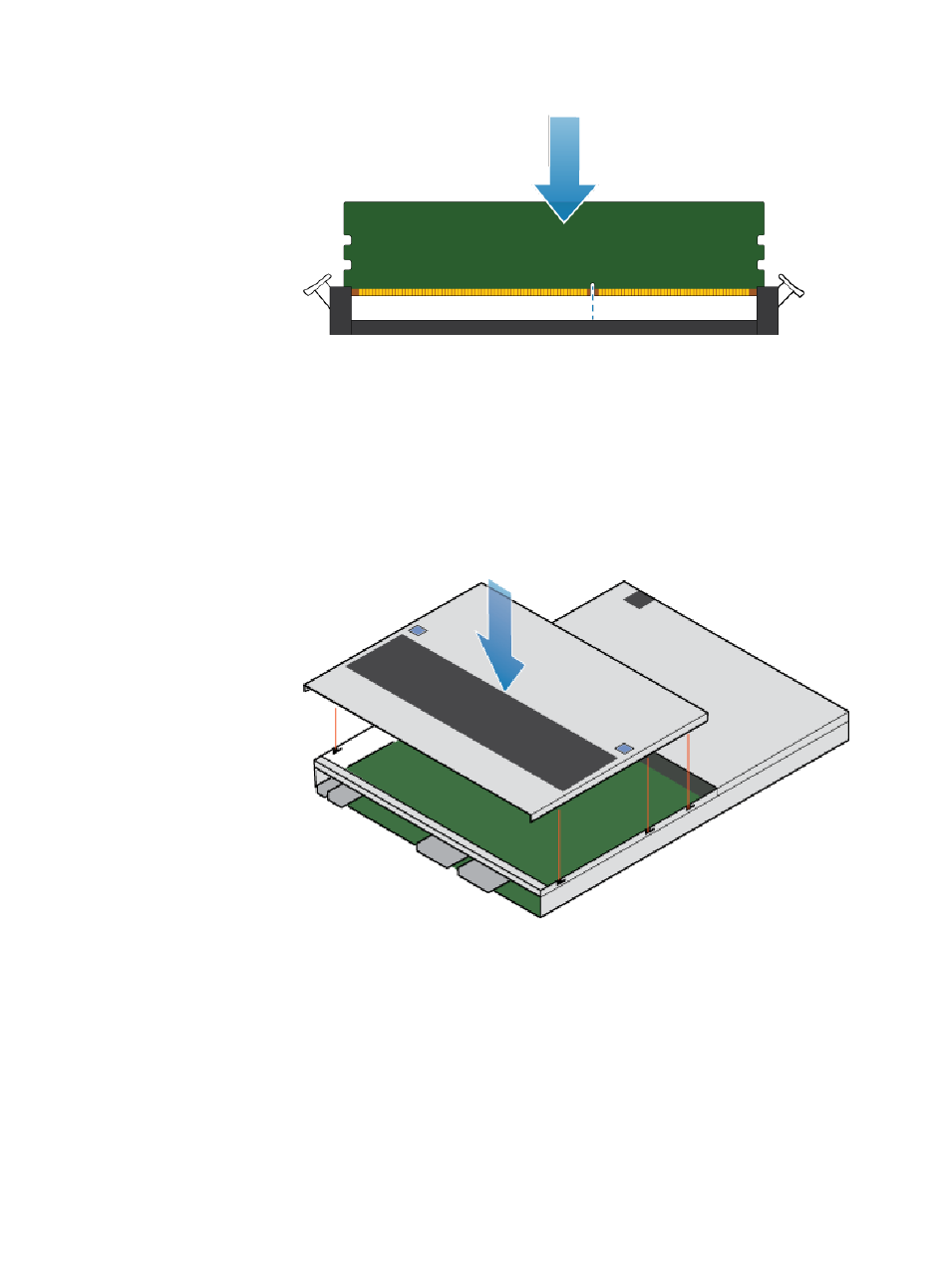

Abbildung 90 Einsetzen des DIMM
3. Vergewissern Sie sich, dass die Verriegelungen eingerastet sind und das DIMM
sicher sitzt.
Vorgehensweise
1. Positionieren Sie die obere Abdeckung über die SP-Baugruppe und richten Sie
sie an den seitlichen Aussparungen an der Rückseite der SP-Baugruppe aus.
Abbildung 91 Ausrichten der oberen Abdeckung
2. Ziehen Sie die obere Abdeckung nach vorn, um sie zu sichern.
