Installieren Sie die obere Abdeckung auf der SP-Baugruppe

Installieren der SP-Baugruppe

Vorgehensweise
1. Positionieren Sie die obere Abdeckung über die SP-Baugruppe und richten Sie
sie an den seitlichen Aussparungen an der Rückseite der SP-Baugruppe aus.

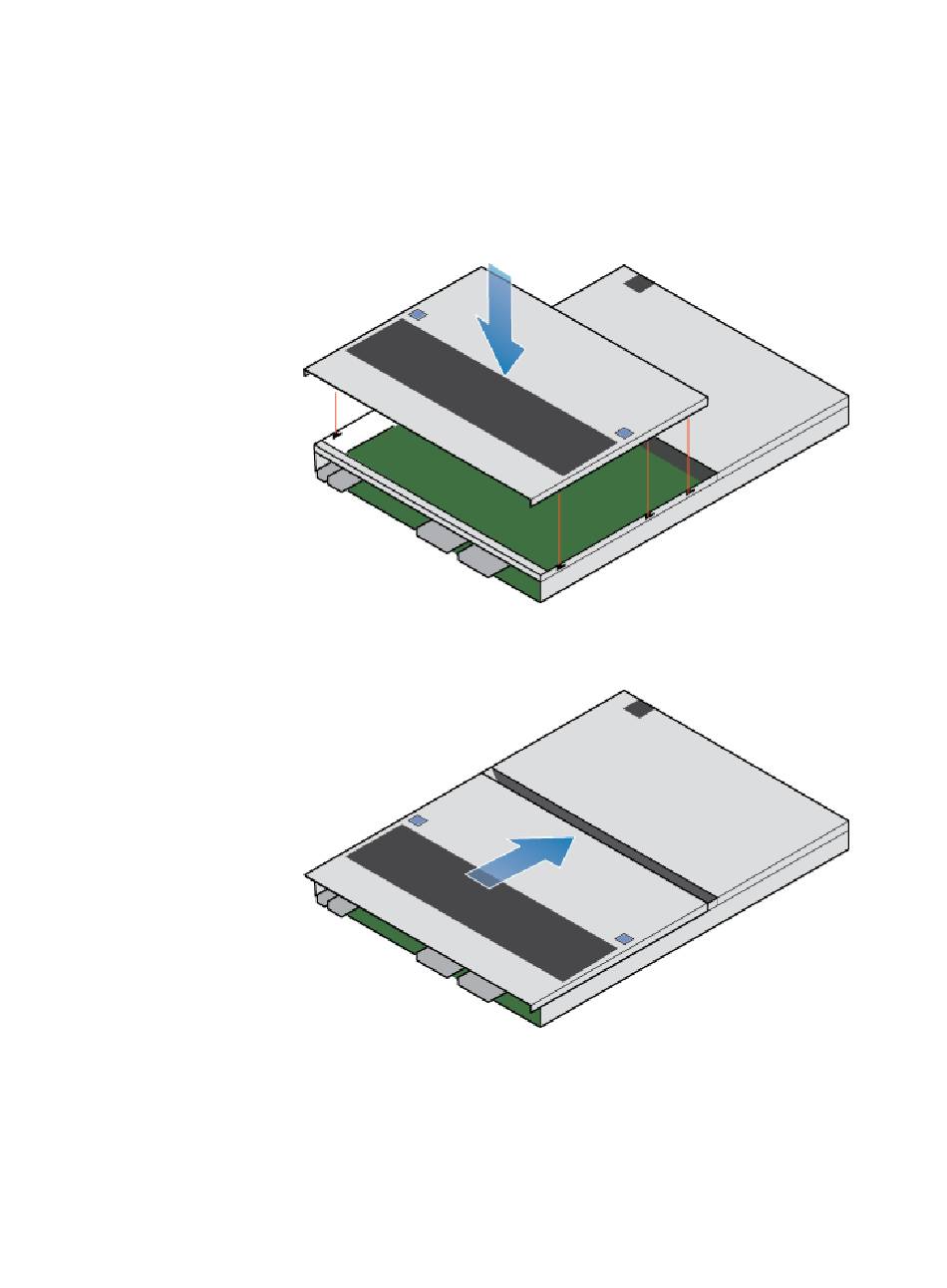

Abbildung 119 Ausrichten der oberen Abdeckung
2. Ziehen Sie die obere Abdeckung nach vorn, um sie zu sichern.
Abbildung 120 Sichern der oberen Abdeckung
Vorgehensweise
1. Richten Sie die Pins auf der Oberseite der SP-Baugruppe mit den Nuten auf der
Oberseite des Chassis aus.
2. Schieben Sie die SP-Baugruppe in das Gehäuse, bis es stoppt, etwa auf halbem
Weg.
Installieren Sie die obere Abdeckung auf der SP-Baugruppe
