Installieren des Adapters für das PERC-Modul
Voraussetzungen
1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise.
2. Befolgen Sie die Anweisungen im Kapitel
3. Sofern erforderlich: Entfernen Sie den Luftkanal
4. Entfernen Sie gegebenenfalls die Abdeckung der
5. Entfernen Sie die Lüfterkäfigbaugruppe.
6. Entfernen Sie den Erweiterungskarten-Riser.
7. Trennen Sie alle Kabel von der PERC-Adapterkarte. Beachten Sie dabei die Kabelführung.
ANMERKUNG: Weitere Informationen finden Sie im Abschnitt Kabelführung.
8. Wenn ein neues APERC-Modul installiert werden muss, packen Sie das Modul aus und bereiten Sie es für die Installation vor.
ANMERKUNG: Anweisungen dazu finden Sie in der Dokumentation, die mit der Karte geliefert wurde.
ANMERKUNG: Das APERC-Modul darf nur in Erweiterungskarten-Riser 1 oder Riser 2 installiert werden.
Schritte
1. Ziehen und heben Sie die Lasche des Kartenrückhalteriegels an, um sie zu öffnen.
2. Entfernen Sie gegebenenfalls das Abdeckblech.
ANMERKUNG: Bewahren Sie das Abdeckblech für den zukünftigen Gebrauch auf. Für leere Erweiterungskartensteckplätzen
sind Abdeckbleche erforderlich, um die FCC-Bestimmungen (Federal Communications Commission) einzuhalten. Die
Abdeckungen halten auch Staub und Schmutz vom System fern und helfen, die korrekte Kühlung und den Luftstrom innerhalb
des Systems aufrechtzuerhalten.

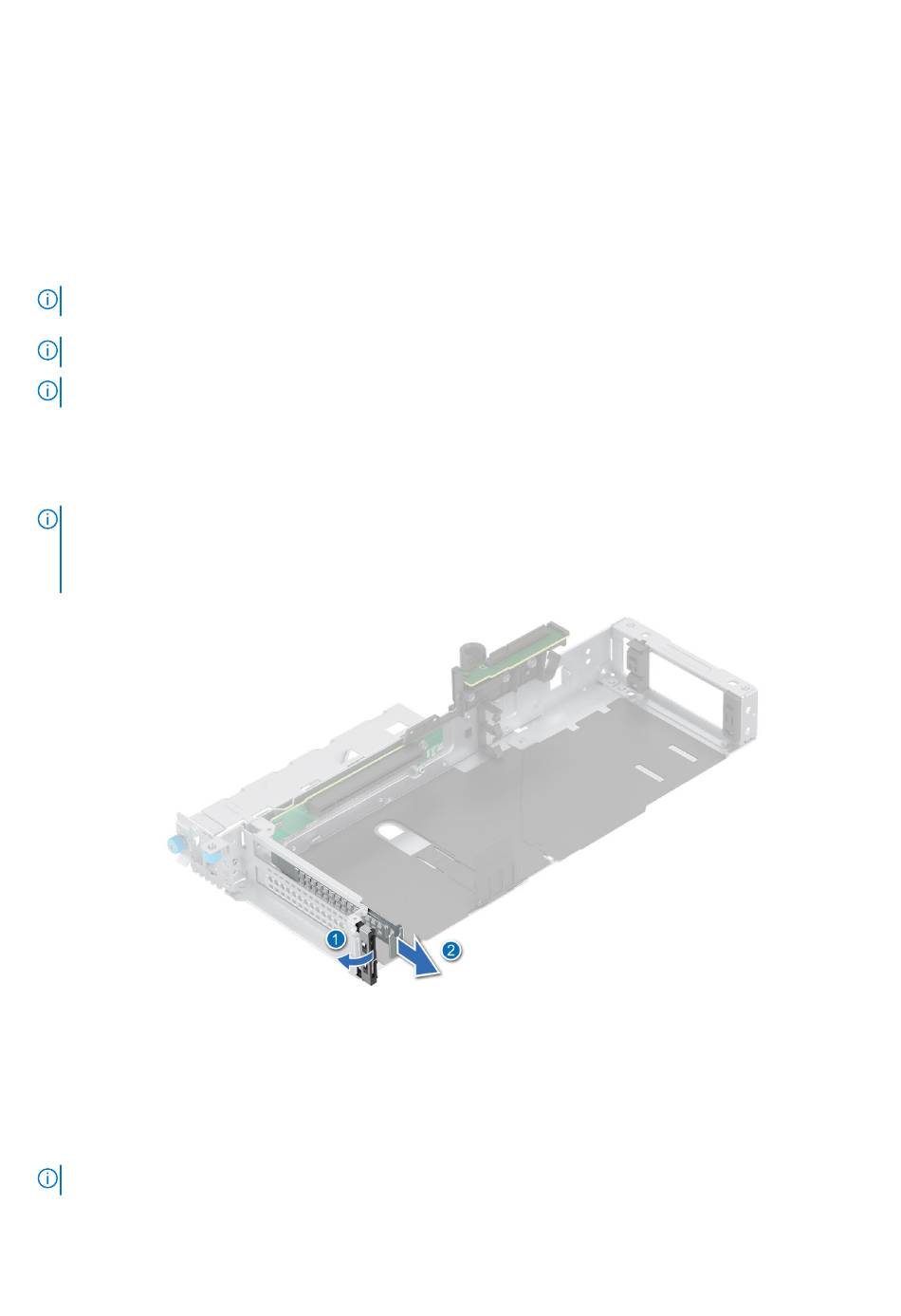

Abbildung 108. Entfernen des Abdeckblechs
3. Fassen Sie das PERC-Adaptermodul an den Rändern und richten Sie den Anschluss am Rand des Moduls auf den
Erweiterungskartenanschluss auf dem Riser aus.
4. Drücken Sie das Modul in den Erweiterungskartenanschluss, bis es fest eingesetzt ist.
5. Schließen Sie den Erweiterungskarten-Rückhalteriegel der Erweiterungskarte.
6. Drücken Sie auf den Kartenhalter, um das Modul im Riser zu befestigen.
ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz.
146 Installieren und Entfernen von Systemkomponenten
Vor der Arbeit an Komponenten im Inneren des
oder entfernen Sie den
Laufwerkrückwandplatine.
Systems.
GPU-Luftkanal.
