ASCOspeed 5500

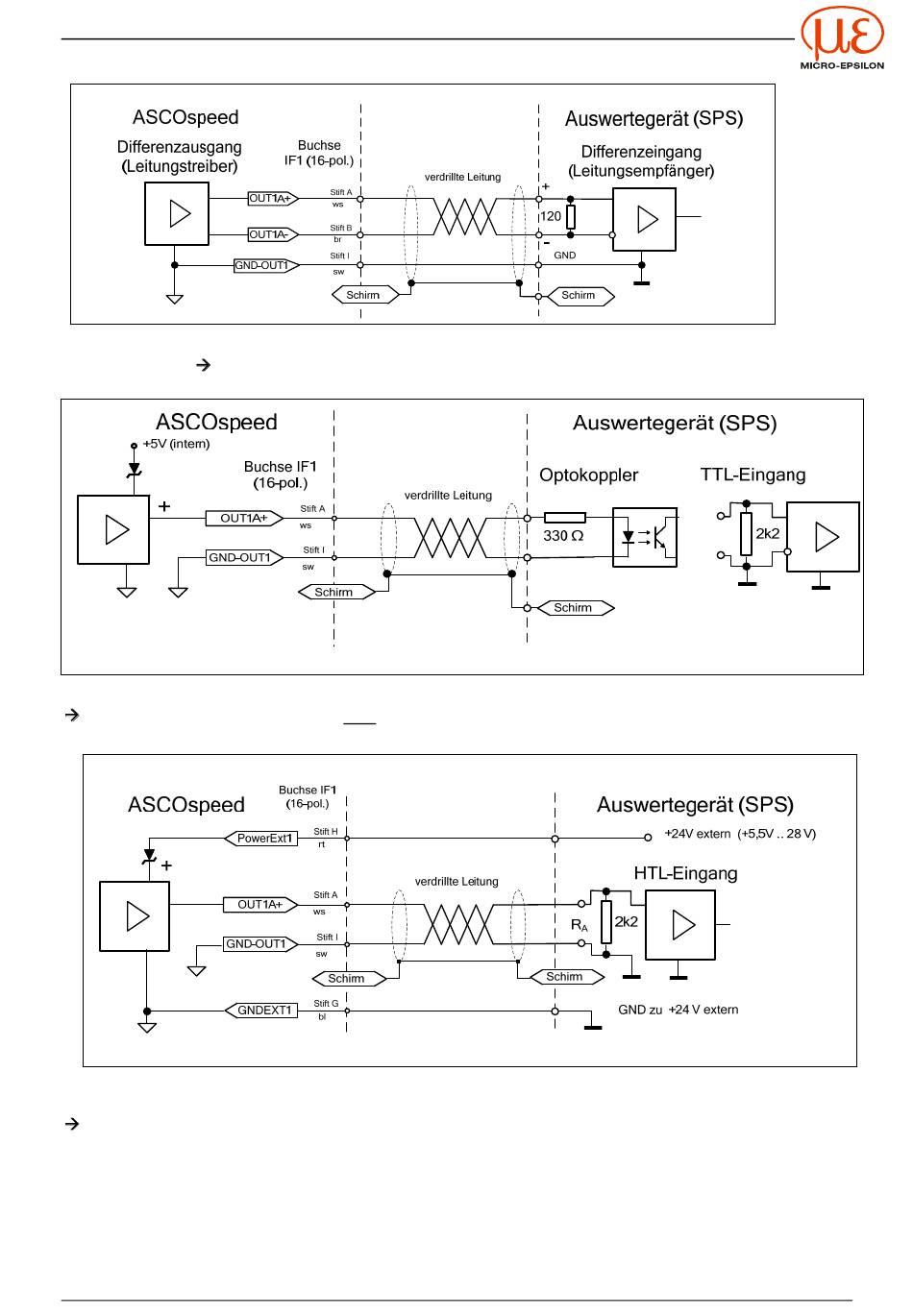

Abbildung 5.9: Beispiel für symmetrische Beschaltung Impulsausgang OUT1A mit interner Versor-
gungsspannung
Leitungsempfänger mit Differenzeingang
Abbildung 5.10: Beispiel für Beschaltung Impulsausgang OUT1A mit interner Versorgungsspannung
Optokoppler (mit Vorwiderstand) oder TTL-Eingang
Abbildung 5.11: Beispiel für Beschaltung Impulsausgang OUT1A mit externer Versorgungsspannung
HTL-Eingang
Statt HTL-Eingang kann auch ein Optokoppler mit Vorwiderstand (wie in Abbildung 5.10) angeschaltet wer-
den. Die Größe des Vorwiderstandes wird mit der angegebenen Formel berechnet und passend gerundet.
Der Anschluss eines Optokopplers nach + 24 V erfordert auch eine externe Betriebsspannung (PowerExt)
für den Ausgang im ASCOspeed.
