7.20 Encoder-Signal-Control
7.20.1 Vorbemerkungen
Die Funktion Encoder-Signal-Control ermöglicht die Verknüpfung mit einem vorhandenen Encodersignal. Bei
Einsatz des ASCOspeed will man dennoch das alte Gebersignal der Anlage beibehalten, um zur Anlagensi-
cherheit eine Redundanz zu haben. Im Störfall (Havarie) kann dann der ASCOspeed selbst auf das Enco-
dersignal umschalten.
Die Encoder-Signal-Control ist nur bei den Sensoren der Synchron- und Master/Slave-Version ver-
fügbar.
7.20.2 Wirkungsweise
Unterschreitet die Messrate R den Wert ESR1 oder unterschreitet die gemittelte Geschwindigkeit V den Wert
ESV1, so wird auf externes Gerät (Encoder) umgeschaltet. Das Signal am Encoder-Eingang wird somit di-
rekt auf die Inkrementalausgänge 3 und / oder 4 durchgeleitet.
Zur Nutzung der Encoder-Signal-Control müssen diese Ausgänge aktiviert werden (INCOn 3 1 und/oder
INCOn 4 1).
Überschreitet die Messrate R den Wert ESR2 und überschreitet die gemittelte Geschwindigkeit V den Wert
ESV2 wird wieder auf die Ausgabe auf interne Geschwindigkeitsberechnung zurückgeschaltet (Hysterese).
Um ein ständiges Hin- und Zurückschalten zu unterbinden, sollte diese Hysterese entsprechend groß ge-
wählt werden.
Hinweis: Da Encodersignale im Allgemeinen ein geschwindigkeitsproportionales Signal (Frequenz) liefern,
sollten die Parameter INCValue 3 und / oder INCValue 4 den Wert "V" (Geschwindigkeit) enthalten.

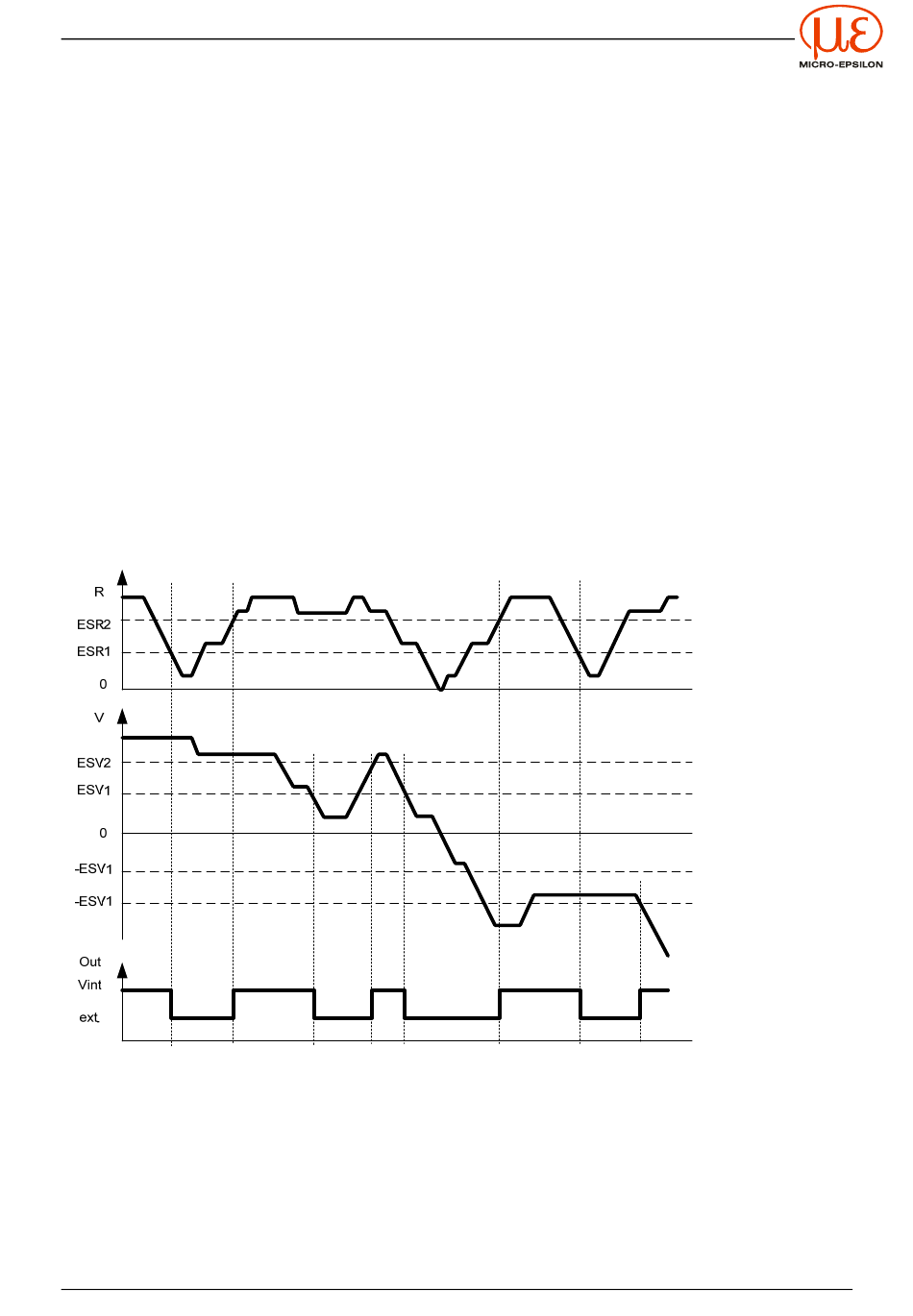

Abbildung 7.5: Graphische Darstellung der Übergänge
7.20.3 Aktivierung
Syntax: ESCOn [n] n = 0,1
n = 0 AUS
n = 1 EIN
