Anhang |Optionales Zubehör

Anhang

A 1
TR1-WDS
TR3-WDS
Option WDS-TR
WDS-EAC115
A 2

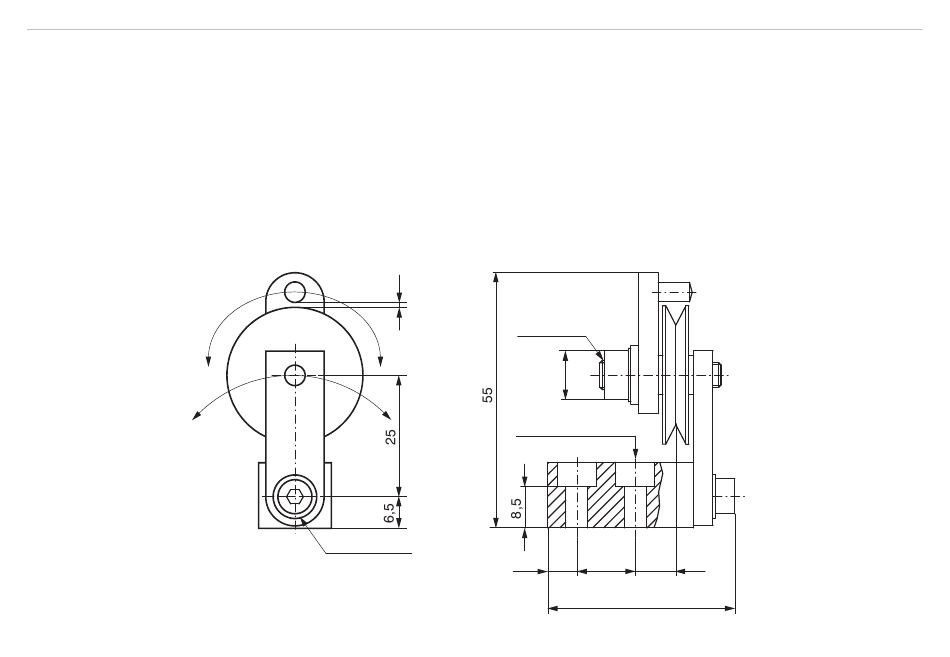

Abb. 6 Umlenkrolle TR1-WDS mit verstellbarem Montagefuß, Abmessungen in mm
wireSENSOR, WDS P85 Mechanik
Optionales Zubehör
Umlenkrolle mit Montagefuß, siehe Abb. 6
Umlenkrolle, fest, mit
Umlenkrolle, direkt am Seilzugsensor
Adapterflansch zur Montage des Encoders mit Klemmflansch
Maßzeichnungen und Hinweise für Zubehör
Abstand so klein
einstellen, dass das
Seil nicht abspringen
kann!
SW3 DIN911
Montagefuß, siehe Abb. 7
montiert, siehe Abb. 8
SW3 DIN911
2xM4 DIN84/912
6 12
40
8,3
