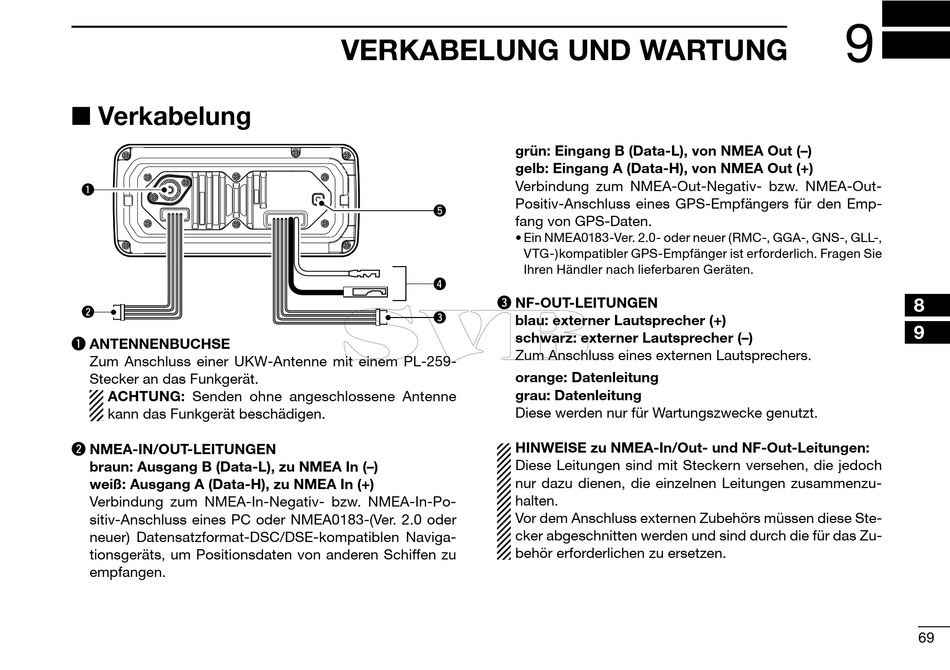

■ Verkabelung

q
w
q ANTENNENBUCHSE
Zum Anschluss einer UKW-Antenne mit einem PL-259-
Stecker an das Funkgerät.
ACHTUNG: Senden ohne angeschlossene Antenne
kann das Funkgerät beschädigen.
w NMEA-IN/OUT-LEITUNGEN
braun: Ausgang B (Data-L), zu NMEA In (–)
weiß: Ausgang A (Data-H), zu NMEA In (+)
Verbindung zum NMEA-In-Negativ- bzw. NMEA-In-Po-
sitiv-Anschluss eines PC oder NMEA0183-(Ver. 2.0 oder
neuer) Datensatzformat-DSC/DSE-kompatiblen Naviga-
tionsgeräts, um Positionsdaten von anderen Schiffen zu
empfangen.

VERKABELUNG UND WARTUNG

grün: Eingang B (Data-L), von NMEA Out (–)
gelb: Eingang A (Data-H), von NMEA Out (+)
Verbindung zum NMEA-Out-Negativ- bzw. NMEA-Out-
Positiv-Anschluss eines GPS-Empfängers für den Emp-
t
fang von GPS-Daten.
• Ein NMEA0183­Ver. 2.0­ oder neuer (RMC­, GGA­, GNS­, GLL­,
r
e NF-OUT-LEITUNGEN
e blau: externer Lautsprecher (+)
schwarz: externer Lautsprecher (–)
Zum Anschluss eines externen Lautsprechers.
orange: Datenleitung
grau: Datenleitung
Diese werden nur für Wartungszwecke genutzt.
HINWEISE zu NMEA-In/Out- und NF-Out-Leitungen:
Diese Leitungen sind mit Steckern versehen, die jedoch
nur dazu dienen, die einzelnen Leitungen zusammenzu-
halten.
Vor dem Anschluss externen Zubehörs müssen diese Ste-
cker abgeschnitten werden und sind durch die für das Zu-
behör erforderlichen zu ersetzen.
VTG-)kompatibler GPS-Empfänger ist erforderlich. Fragen Sie
Ihren Händler nach lieferbaren Geräten.
