Kapitel 3 - Courier intern: Setup
Können Sie die benötigten Informationen nicht im Handbuch zu Ihrem
Kommunikationsprogramm finden, hilft Ihnen der technische Kundendienst. Es kann
sein, daß Sie Ihre Serial-Geräte re-installieren müssen, um IRQs und COM-Ports korrekt
zuordnen zu können.
Zurücksetzen der Jumper
Die folgende Abbildung zeigt Ihnen - vergrößert - die Jumper Ihres Modems. Wenn Sie
Ihr Modem so halten, daß die hintere Seite nach unten zeigt und der hintere Anschluß
sich links befindet, sitzen die Jumper und die DIP-Schalter etwa in der Mitte der linken
Seite des Boards. Jeder Jumper besitzt zwei aufrechte Kontakte, die mit einem schwarzen
Stück Plastik verbunden sind (genannt Shunt). Der Shunt schließt den Kreislauf, so daß
der abgedeckte Jumper ausgewählt wird. Normalerweise sitzt er auf COM2 und auf
IRQ3. Um die Jumpereinstellung zu ändern, heben Sie das Stück Plastik vorsichtig ab
und setzen es auf den gewünschten Kontakt.
Bitte lesen Sie den gesamten vorhergehenden Abschnitt aufmerksam durch, bevor Sie
Änderungen an den Jumpern vornehmen.

DIP-Schalter

An der Rückseite des Modems befinden sich die DIP-Schalter. Eine Zusammenfassung
der DIP-Schalter Funktionen und -Optionen befindet sich im Kapitel 8 sowie auf der
Schnellreferenz.
3-4
Comport
Jumper
IRQ Jumper

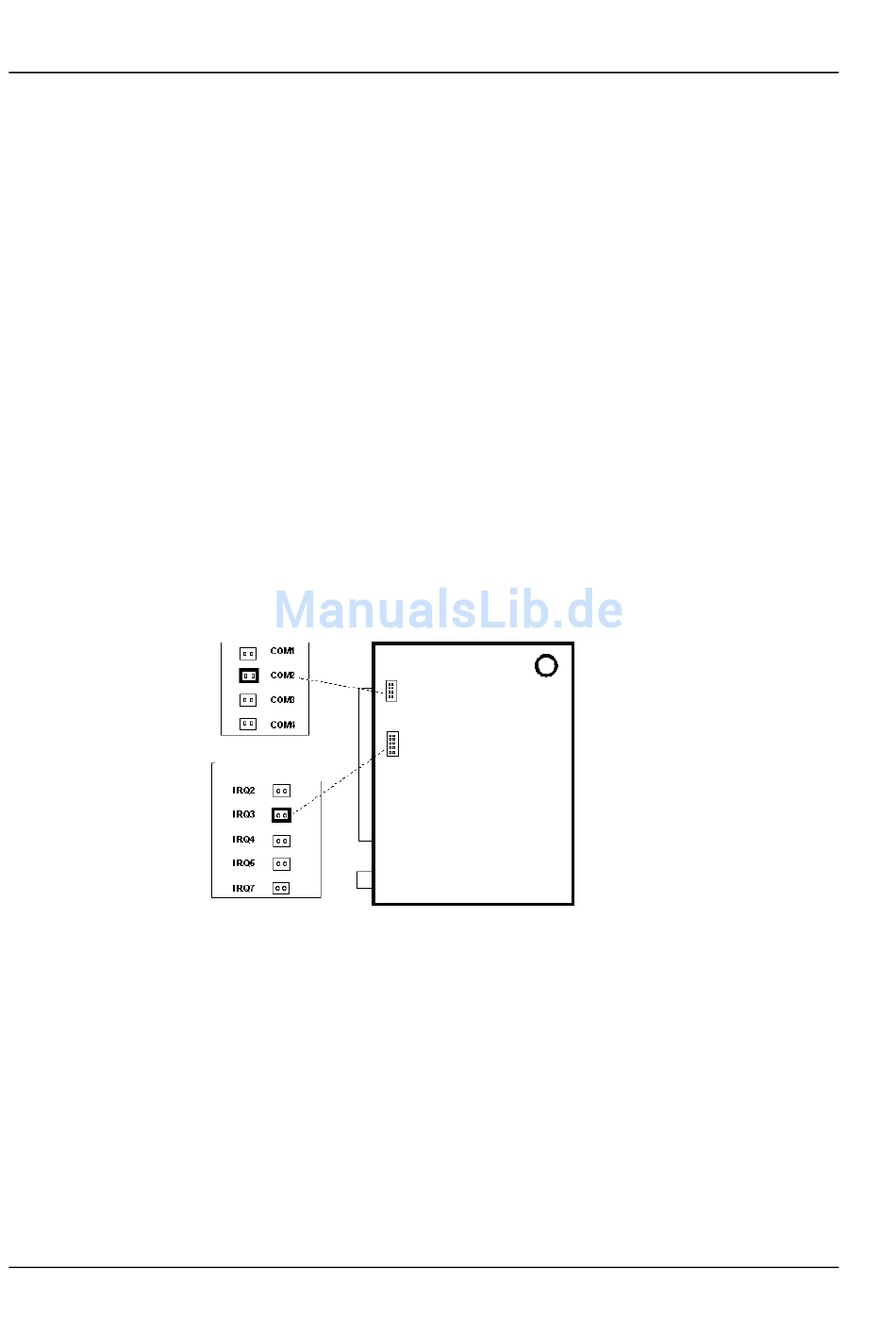

Abb. 3.1 - Comport und IRQ Jumper
