Kapitel 2 - Modemeinstellung und Tests
Installation des Modems
1.
Schalten Sie Ihren Computer oder Terminal und alle daran angeschlossenen Geräte
ab.
2.
Auf dem Aufdruck an der Modemunterseite finden Sie - abgesehen von anderen In-
formationen - auch Hinweise zum Modemanschluß. Sehen Sie sich die Anschlüsse
an der Modemrückseite und das unten abgebildete Foto an.
3.

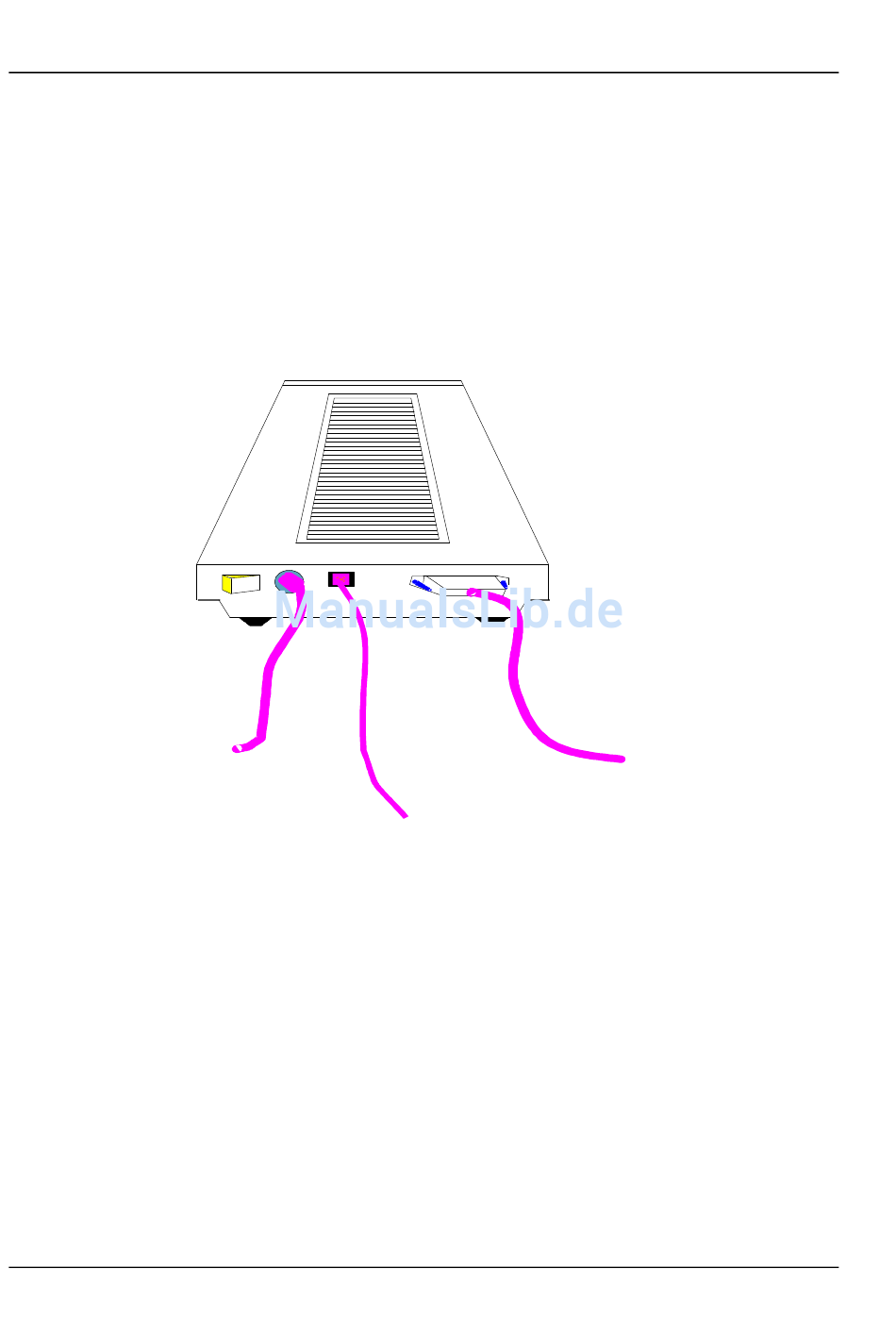

Auf dem Foto 2.2 sehen Sie das Modem samt der korrekt angeschlossenen Kabel.
zur Steckdose
Abb. 2.2
4.
Stellen Sie sicher, daß die Stromversorgung ausgeschaltet ist, der An/Aus Schalter
sollte auf 0 stehen. Verbinden Sie das Netzteil erst mit dem Modem und schließen
Sie es dann an eine 230 Volt Steckdose an.
5.
Stecken Sie das eine Ende Ihres - im Lieferumfang enthaltenen - TAE-Kabels - in
Ihr Modem, das andere Ende in die TAE-Dose.
Anmerkung:
Ältere Telefonanlagen haben möglicherweise andere Steckverbindungen oder Tele-
fone sind fest angeschlossen. Wenden Sie sich wegen entsprechender Adapter an die
Telekom oder an Ihren Computerhändler bzw. lassen Sie Ihre alte Telefondose
gegen eine neue austauschen.
2-4
An/Aus
Strom
Telefon
zur TAE-Dose
Angeschlossenes Modem - Rückseite
Serielle Schnittstelle
zum Computer
