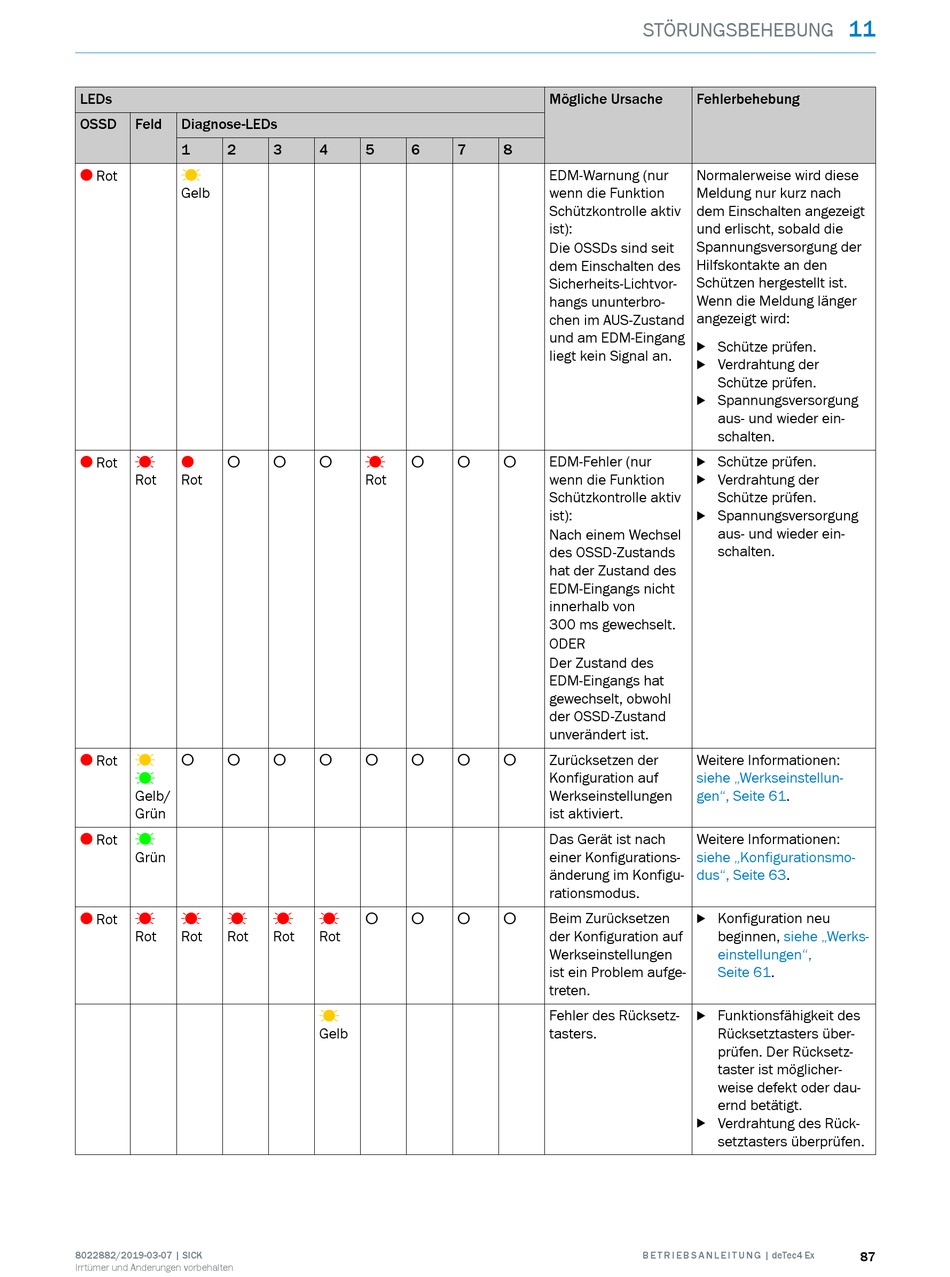

LEDs
OSSD Feld Diagnose-LEDs
1 2
Rot
O Ö
Gelb
Rot
O Ö O o
Rot Rot
Rot
O Ö o o
Ö
Gelb/
Grün
Rot
O Ö
Grün
Rot
O Ö Ö Ö
Rot Rot Rot
8022882/2019-03-07 | SICK
Irrtümer und Änderungen vorbehalten
3 4 5 6
o o Ö o
Rot
o o o o
Ö Ö o o
Rot Rot
Ö
Gelb
Mögliche Ursache
7 8
EDM-Warnung (nur
wenn die Funktion
Schützkontrolle aktiv
ist):
Die OSSDs sind seit
dem Einschalten des
Sicherheits-Lichtvor‐
hangs ununterbro‐
chen im AUS-Zustand
und am EDM-Eingang
liegt kein Signal an.
EDM-Fehler (nur
o o
wenn die Funktion
Schützkontrolle aktiv
ist):
Nach einem Wechsel
des OSSD-Zustands
hat der Zustand des
EDM-Eingangs nicht
innerhalb von
300 ms gewechselt.
ODER
Der Zustand des
EDM-Eingangs hat
gewechselt, obwohl
der OSSD-Zustand
unverändert ist.
Zurücksetzen der
o o
Konfiguration auf
Werkseinstellungen
ist aktiviert.
Das Gerät ist nach
einer Konfigurations‐
änderung im Konfigu‐
rationsmodus.
Beim Zurücksetzen
o o
der Konfiguration auf
Werkseinstellungen
ist ein Problem aufge‐
treten.
Fehler des Rücksetz‐
tasters.
STÖRUNGSBEHEBUNG
Fehlerbehebung
Normalerweise wird diese
Meldung nur kurz nach
dem Einschalten angezeigt
und erlischt, sobald die
Spannungsversorgung der
Hilfskontakte an den
Schützen hergestellt ist.
Wenn die Meldung länger
angezeigt wird:
b Schütze prüfen.
b Verdrahtung der
Schütze prüfen.
b Spannungsversorgung
aus- und wieder ein‐
schalten.
b Schütze prüfen.
b Verdrahtung der
Schütze prüfen.
b Spannungsversorgung
aus- und wieder ein‐
schalten.
Weitere Informationen:
siehe „Werkseinstellun‐
gen", Seite 61.
Weitere Informationen:
siehe „Konfigurationsmo‐
dus", Seite 63.
b Konfiguration neu
beginnen, siehe „Werks‐
einstellungen",
Seite 61.
b Funktionsfähigkeit des
Rücksetztasters über‐
prüfen. Der Rücksetz‐
taster ist möglicher‐
weise defekt oder dau‐
ernd betätigt.
b Verdrahtung des Rück‐
setztasters überprüfen.
