Wichtige Hinweise
GEFAHR
Entzündungsgefahr
Bei Nichtbeachtung besteht Entzündungsgefahr durch mögliche Funkenbildung
Die IP-Schutzart gilt nur, wenn der Systemstecker montiert ist.
Wenn der Systemstecker nicht montiert ist, können Schmutz, Staub oder Feuchtigkeit
in das Gerät eindringen und beim nächsten Einschalten eine Explosion verursachen.
Systemstecker außerhalb des explosionsgefährdeten Bereichs montieren.
b
Das Eindringen von Schmutz, Staub und Feuchtigkeit verhindern.
b
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Wenn der Sicherheits-Lichtvorhang anders als mit einem der vorgesehenen Systemste‐
cker angeschlossen wird, können Fehlfunktionen auftreten.
Vorgesehene Systemstecker verwenden.
b
WICHTIG
Systemstecker montieren
Wenn der Systemstecker nicht montiert ist, können elektrostatische Entladungen an
den Kontakten das Gerät beschädigen.
Elektrostatische Entladungen an den Kontakten verhindern.
b
Vorgehensweise
1. Sicherstellen, dass Sicherheits-Lichtvorhang und Systemstecker während der
Montage des Systemsteckers spannungsfrei sind.
2. Systemstecker auspacken.
3. Bei Bedarf DIP-Schalter einstellen.
4. Schutzfolie vom Anschlussraum des Sicherheits-Lichtvorhangs entfernen.
5. Systemstecker vorsichtig auf den Anschlussraum des Sicherheits-Lichtvorhangs
aufstecken.
6. Systemstecker mit den 2 unverlierbaren Schrauben am Sicherheits-Lichtvorhang
festschrauben. Drehmoment 0,5 Nm ± 0,1 Nm.

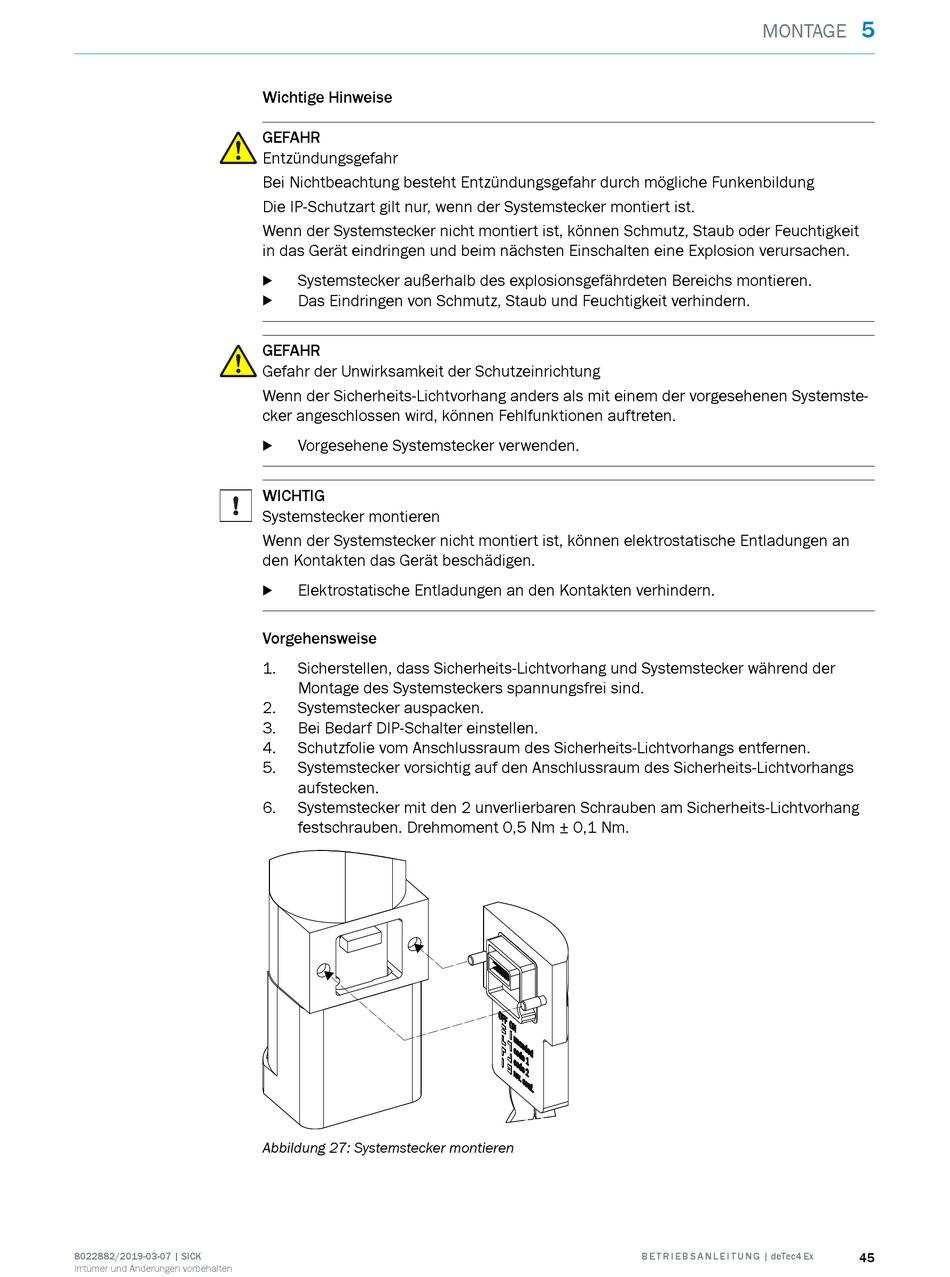

Abbildung 27: Systemstecker montieren
