5.4 Den Sicherheits-Lichtvorhang im Explosionsschutzgehäuse montieren (nur bei Ver‐
wendung des Sicherheits-Lichtvorhangs in Nordamerika)
46 B E T R I E B S A N L E I T U N G | deTec4 Ex
Wichtige Hinweise
HINWEIS
Kapitel überspringen, wenn das Gerät fertig montiert erworben wurde.
GEFAHR
Entzündungs- oder Explosionsgefahr
Befestigungsschrauben mit einer Fließgrenze von mindestens 640 MPa verwen‐
b
den, um die Abdeckung am Explosionsschutzgehäuse anzubringen.
Vorgehensweise
1. Die Befestigungsschrauben der Abdeckung lösen und die Abdeckung vom Explosi‐
onsschutzgehäuse abnehmen.
2. Die Abstandhalter und die FlexFix-Halterungen mithilfe der mitgelieferten M5-
Schrauben im Explosionsschutzgehäuse befestigen.
3. Die Befestigungsschrauben der FlexFix-Halterungen mit einem Drehmoment von 5
bis 6 Nm anziehen. Ein höheres Drehmoment kann die Halterungen beschädigen,
ein niedrigeres Drehmoment bietet keinen ausreichenden Schutz gegen Vibratio‐
nen.
4. Den Sicherheits-Lichtvorhang so an den FlexFix-Halterungen montieren, dass die
Anschlussleitung am selben Ende des Explosionsschutzgehäuses ist wie dessen
3/4"-NPT-Öffnung. Die Befestigungsschrauben noch nicht festziehen.

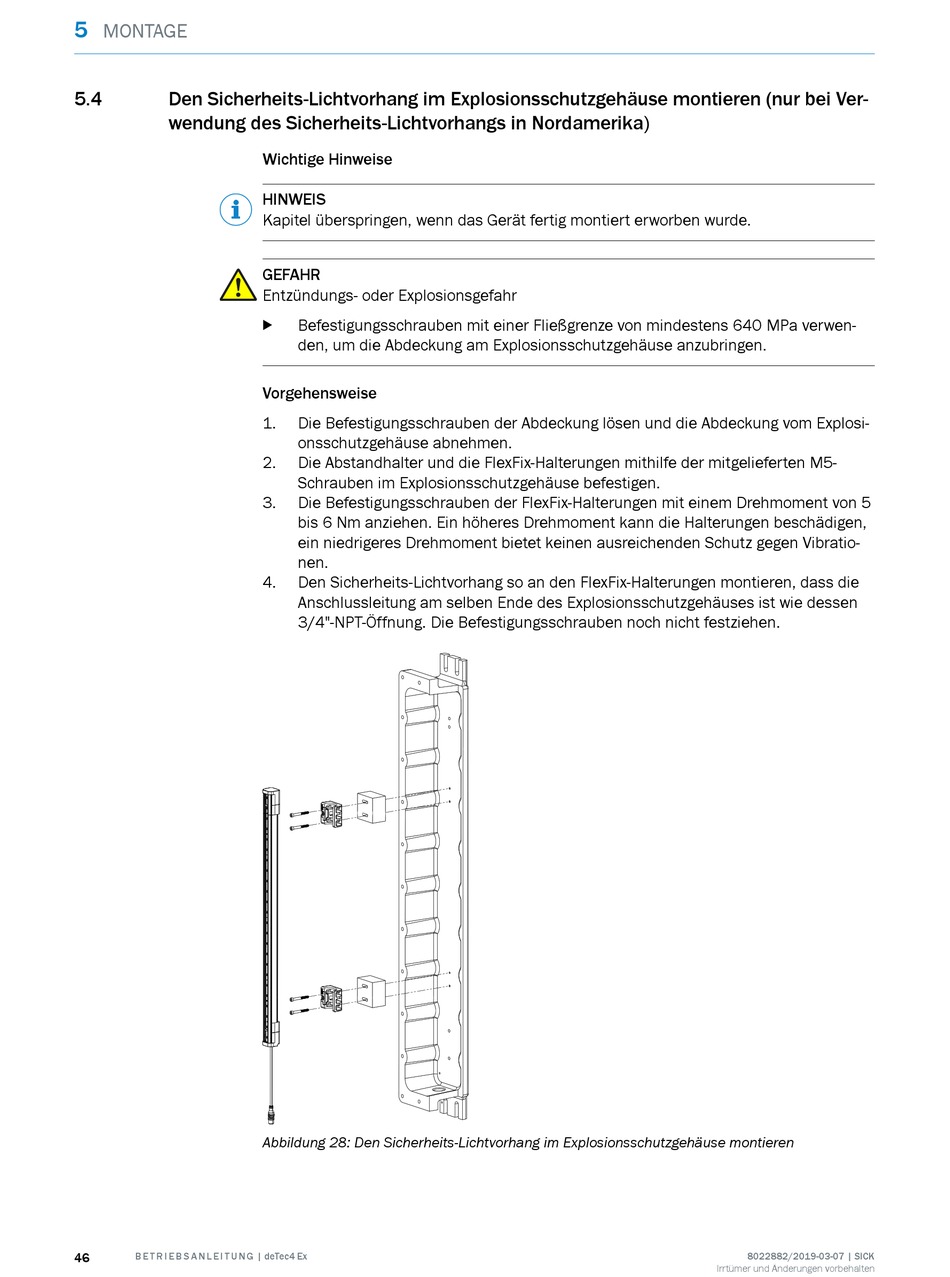

Abbildung 28: Den Sicherheits-Lichtvorhang im Explosionsschutzgehäuse montieren
