4
PROJEKTIERUNG
4.4.6
Schaltungsbeispiele
8-polig, Sicherheits-Relais UE10-3OS
+24 V
s
2
+24 V
3
n.c
4
n.c.
5
In2
6
In1
1
n.c.
7
0 V
8
Com1
0 V
§
PELV

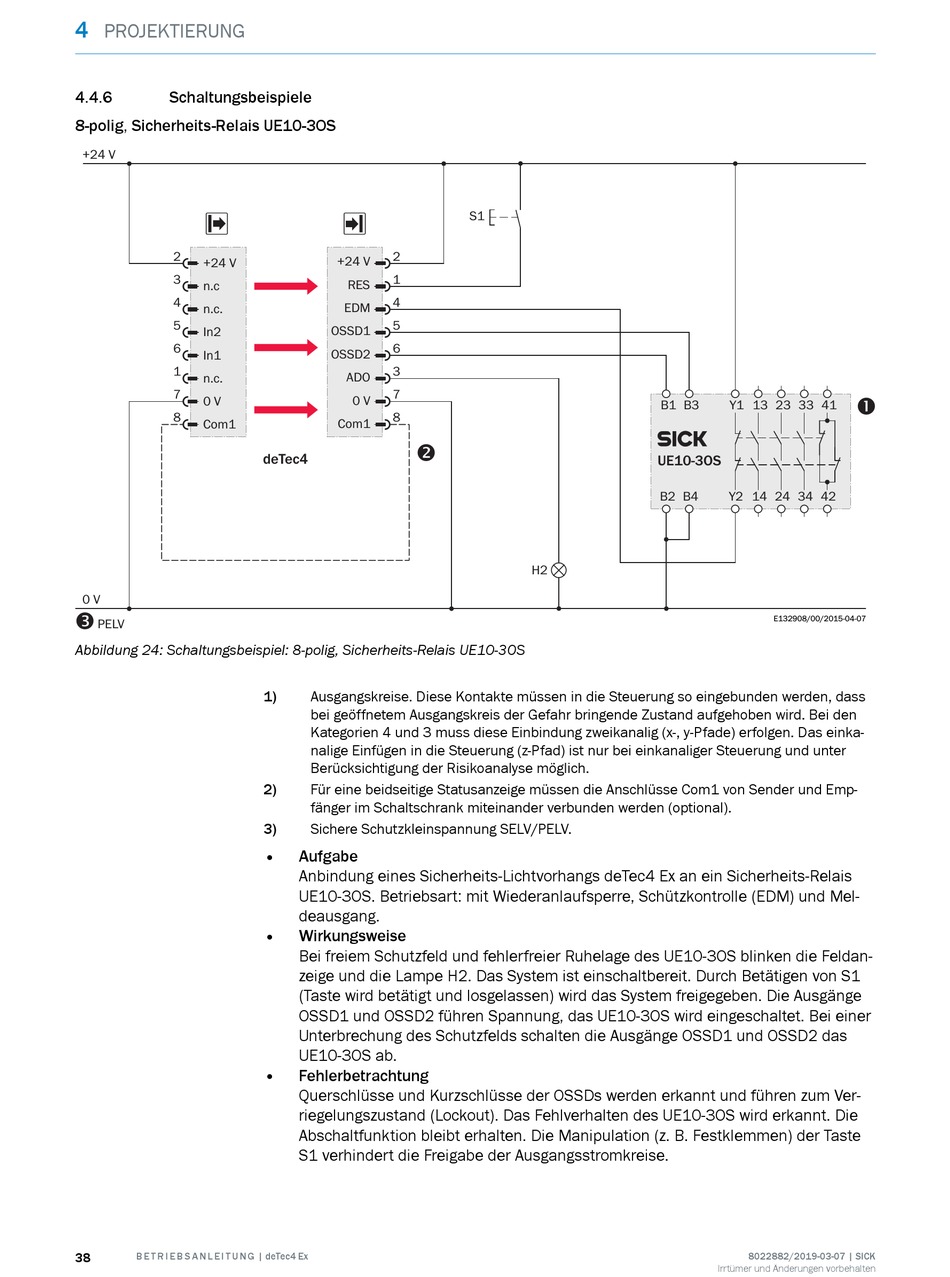

Abbildung 24: Schaltungsbeispiel: 8-polig, Sicherheits-Relais UE10-3OS
38
B E T R I E B S A N L E I T U N G | deTec4 Ex
r
2
+24 V
1
RES
4
EDM
5
OSSD1
6
OSSD2
3
ADO
7
0 V
8
Com1
"
deTec4
1)
Ausgangskreise. Diese Kontakte müssen in die Steuerung so eingebunden werden, dass
bei geöffnetem Ausgangskreis der Gefahr bringende Zustand aufgehoben wird. Bei den
Kategorien 4 und 3 muss diese Einbindung zweikanalig (x-, y-Pfade) erfolgen. Das einka‐
nalige Einfügen in die Steuerung (z-Pfad) ist nur bei einkanaliger Steuerung und unter
Berücksichtigung der Risikoanalyse möglich.
2)
Für eine beidseitige Statusanzeige müssen die Anschlüsse Com1 von Sender und Emp‐
fänger im Schaltschrank miteinander verbunden werden (optional).
3)
Sichere Schutzkleinspannung SELV/PELV.
•
Aufgabe
Anbindung eines Sicherheits-Lichtvorhangs deTec4 Ex an ein Sicherheits-Relais
UE10-3OS. Betriebsart: mit Wiederanlaufsperre, Schützkontrolle (EDM) und Mel‐
deausgang.
•
Wirkungsweise
Bei freiem Schutzfeld und fehlerfreier Ruhelage des UE10-3OS blinken die Feldan‐
zeige und die Lampe H2. Das System ist einschaltbereit. Durch Betätigen von S1
(Taste wird betätigt und losgelassen) wird das System freigegeben. Die Ausgänge
OSSD1 und OSSD2 führen Spannung, das UE10-3OS wird eingeschaltet. Bei einer
Unterbrechung des Schutzfelds schalten die Ausgänge OSSD1 und OSSD2 das
UE10-3OS ab.
•
Fehlerbetrachtung
Querschlüsse und Kurzschlüsse der OSSDs werden erkannt und führen zum Ver‐
riegelungszustand (Lockout). Das Fehlverhalten des UE10-3OS wird erkannt. Die
Abschaltfunktion bleibt erhalten. Die Manipulation (z. B. Festklemmen) der Taste
S1 verhindert die Freigabe der Ausgangsstromkreise.
S1
H2
B1 B3
Y1 13 23 33 41
UE10-3OS
B2 B4
Y2 14 24 34 42
E132908/00/2015-04-07
8022882/2019-03-07 | SICK
Irrtümer und Änderungen vorbehalten
!
