8.4.2

Ausrichten mit der Ausrichthalterung

8022882/2019-03-07 | SICK
Irrtümer und Änderungen vorbehalten
HINWEIS
Bei geeigneter Verdrahtung die integrierte Laser-Ausrichthilfe aktivieren.
Ergänzende Informationen
In manchen Fällen kann die optionale Laser-Ausrichthilfe AR60 und das als Zubehör
erhältliche Ausrichtwerkzeug die Ausrichtung weiter vereinfachen. Beim Einsatz von
Umlenkspiegeln kann die Laser-Ausrichthilfe am Empfänger verwendet werden. Bei gro‐
ßer Schutzfeldhöhe kann sie am oberen Ende des Senders und am Empfänger verwen‐
det werden.
Da die optionale Laser-Ausrichthilfe AR60 mit dem Adapter im Schutzfeld des Sicher‐
heits-Lichtvorhangs platziert wird, leuchten maximal die Diagnose-LEDs 1 und 2 blau
und die OSSD-LED leuchtet rot. Um zu prüfen, ob die OSSD-LED des Empfängers grün
leuchtet und die Diagnose-LEDS 5,6,7 und 8 blau leuchten, die optionale Laser-Aus‐
richthilfe AR60 entfernen.
Verwandte Themen
• „Anzeige der Ausrichtgüte", Seite 72
• „Montage", Seite 43
• „Zubehör", Seite 100
• „Laser-Ausrichthilfe", Seite 37
Mit der Ausrichthalterung haben Sie folgende Möglichkeiten, um Sender und Empfän‐
ger aufeinander auszurichten:
•

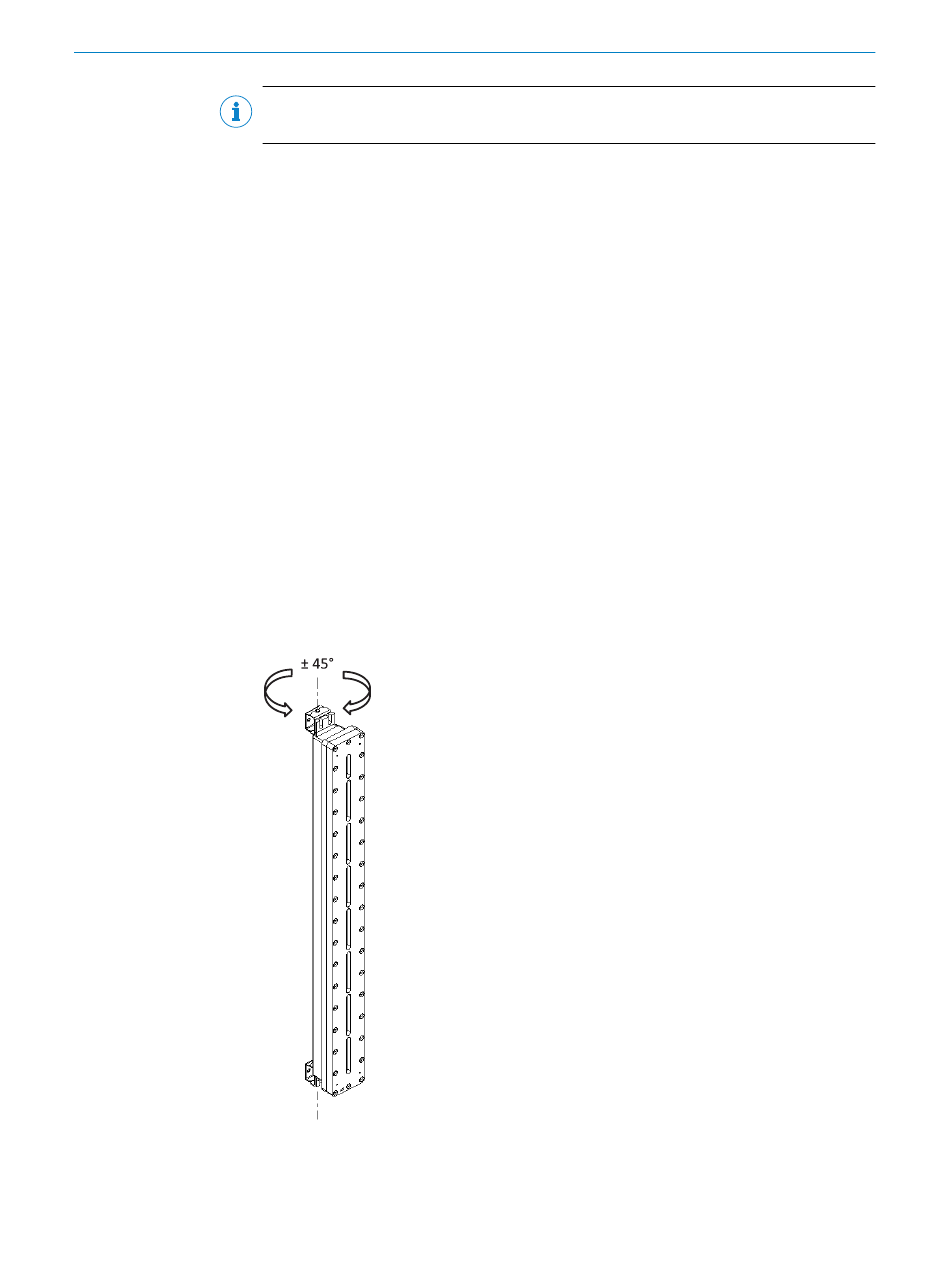

Drehen (±45°)
Abbildung 48: Ausrichthalterung: drehen
