• Verhindern Sie, dass zwischen Last und Schutzeinrichtung eine Potenzialdifferenz
entstehen kann: Wenn Sie an den OSSDs (Schaltausgängen) Lasten anschließen,
die auch dann schalten, wenn sie mit negativer Spannung angesteuert werden
(z. B. elektromechanisches Schütz ohne Verpolschutzdiode), müssen Sie die 0-V-
Anschlüsse dieser Lasten und die der zugehörigen Schutzeinrichtung einzeln und
unmittelbar an dieselbe 0-V-Klemmleiste anschließen. Nur so ist sichergestellt,
dass im Fehlerfall keine Potenzialdifferenz zwischen den 0-V-Anschlüssen der Las‐
ten und denen der zugehörigen Schutzeinrichtung möglich ist.

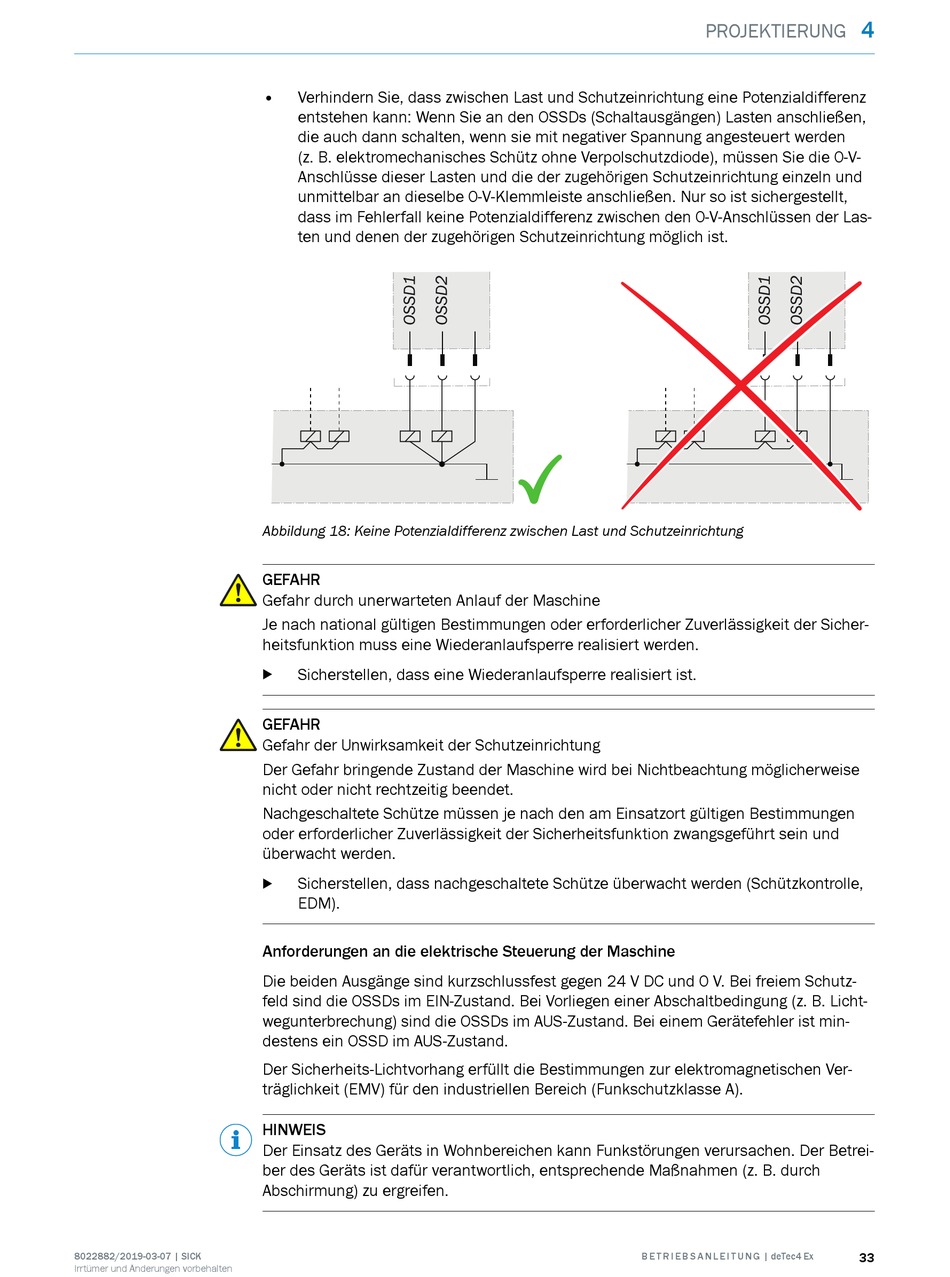

Abbildung 18: Keine Potenzialdifferenz zwischen Last und Schutzeinrichtung
GEFAHR
Gefahr durch unerwarteten Anlauf der Maschine
Je nach national gültigen Bestimmungen oder erforderlicher Zuverlässigkeit der Sicher‐
heitsfunktion muss eine Wiederanlaufsperre realisiert werden.
Sicherstellen, dass eine Wiederanlaufsperre realisiert ist.
b
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Nachgeschaltete Schütze müssen je nach den am Einsatzort gültigen Bestimmungen
oder erforderlicher Zuverlässigkeit der Sicherheitsfunktion zwangsgeführt sein und
überwacht werden.
Sicherstellen, dass nachgeschaltete Schütze überwacht werden (Schützkontrolle,
b
EDM).
Anforderungen an die elektrische Steuerung der Maschine
Die beiden Ausgänge sind kurzschlussfest gegen 24 V DC und 0 V. Bei freiem Schutz‐
feld sind die OSSDs im EIN-Zustand. Bei Vorliegen einer Abschaltbedingung (z. B. Licht‐
wegunterbrechung) sind die OSSDs im AUS-Zustand. Bei einem Gerätefehler ist min‐
destens ein OSSD im AUS-Zustand.
Der Sicherheits-Lichtvorhang erfüllt die Bestimmungen zur elektromagnetischen Ver‐
träglichkeit (EMV) für den industriellen Bereich (Funkschutzklasse A).
HINWEIS
Der Einsatz des Geräts in Wohnbereichen kann Funkstörungen verursachen. Der Betrei‐
ber des Geräts ist dafür verantwortlich, entsprechende Maßnahmen (z. B. durch
Abschirmung) zu ergreifen.
PROJEKTIERUNG
