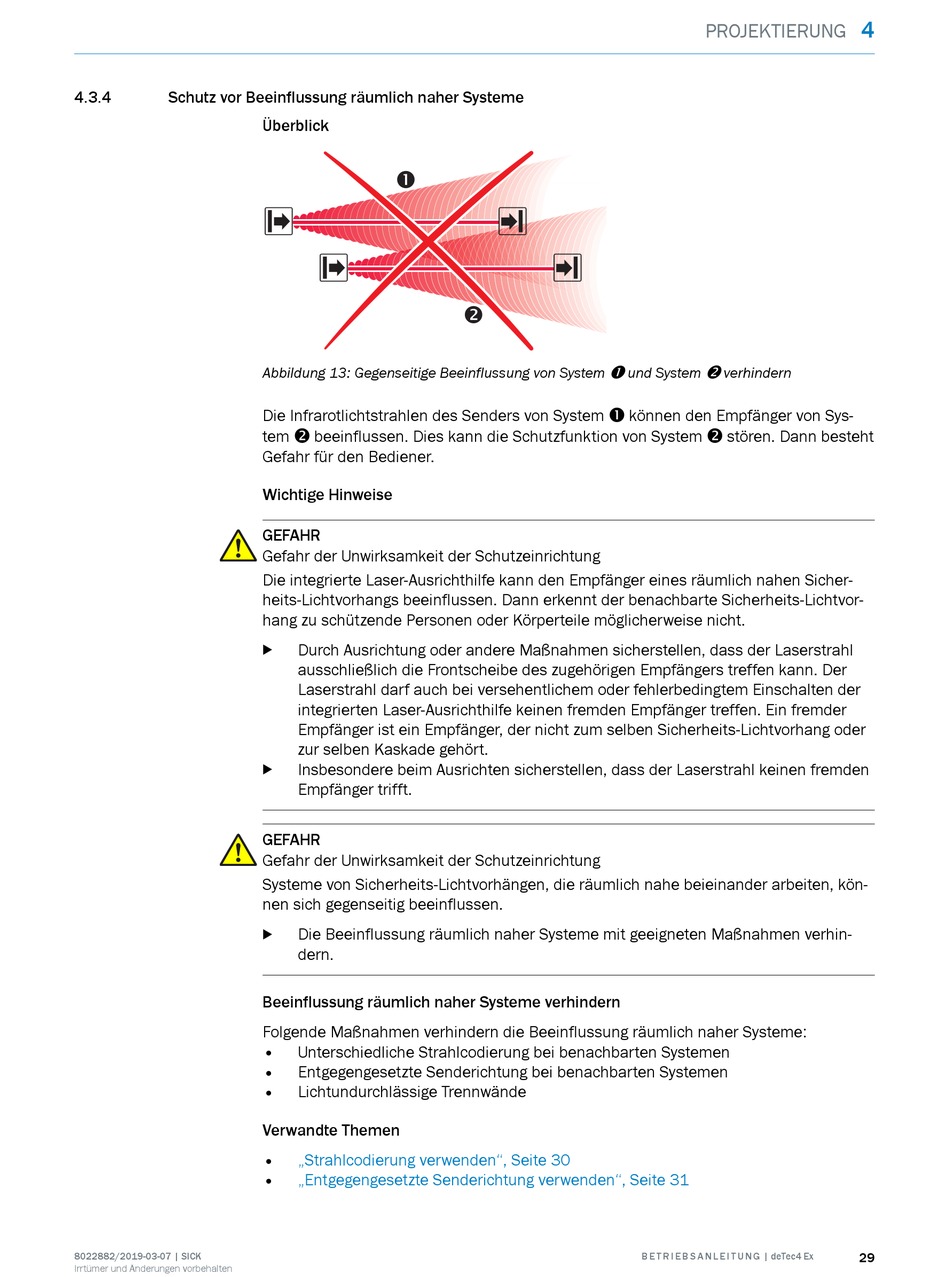

4.3.4 Schutz vor Beeinflussung räumlich naher Systeme
8022882/2019-03-07 | SICK
Irrtümer und Änderungen vorbehalten
Überblick
!
s
s
Abbildung 13: Gegenseitige Beeinflussung von System
Die Infrarotlichtstrahlen des Senders von System ! können den Empfänger von Sys‐
tem " beeinflussen. Dies kann die Schutzfunktion von System " stören. Dann besteht
Gefahr für den Bediener.
Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Die integrierte Laser-Ausrichthilfe kann den Empfänger eines räumlich nahen Sicher‐
heits-Lichtvorhangs beeinflussen. Dann erkennt der benachbarte Sicherheits-Lichtvor‐
hang zu schützende Personen oder Körperteile möglicherweise nicht.
Durch Ausrichtung oder andere Maßnahmen sicherstellen, dass der Laserstrahl
b
ausschließlich die Frontscheibe des zugehörigen Empfängers treffen kann. Der
Laserstrahl darf auch bei versehentlichem oder fehlerbedingtem Einschalten der
integrierten Laser-Ausrichthilfe keinen fremden Empfänger treffen. Ein fremder
Empfänger ist ein Empfänger, der nicht zum selben Sicherheits-Lichtvorhang oder
zur selben Kaskade gehört.
Insbesondere beim Ausrichten sicherstellen, dass der Laserstrahl keinen fremden
b
Empfänger trifft.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Systeme von Sicherheits-Lichtvorhängen, die räumlich nahe beieinander arbeiten, kön‐
nen sich gegenseitig beeinflussen.
Die Beeinflussung räumlich naher Systeme mit geeigneten Maßnahmen verhin‐
b
dern.
Beeinflussung räumlich naher Systeme verhindern
Folgende Maßnahmen verhindern die Beeinflussung räumlich naher Systeme:
• Unterschiedliche Strahlcodierung bei benachbarten Systemen
•
Entgegengesetzte Senderichtung bei benachbarten Systemen
•
Lichtundurchlässige Trennwände
Verwandte Themen
• „Strahlcodierung verwenden", Seite 30
• „Entgegengesetzte Senderichtung verwenden", Seite 31
r
r
"
! und System " verhindern
