5
MONTAGE
50 B E T R I E B S A N L E I T U N G | deTec4 Ex

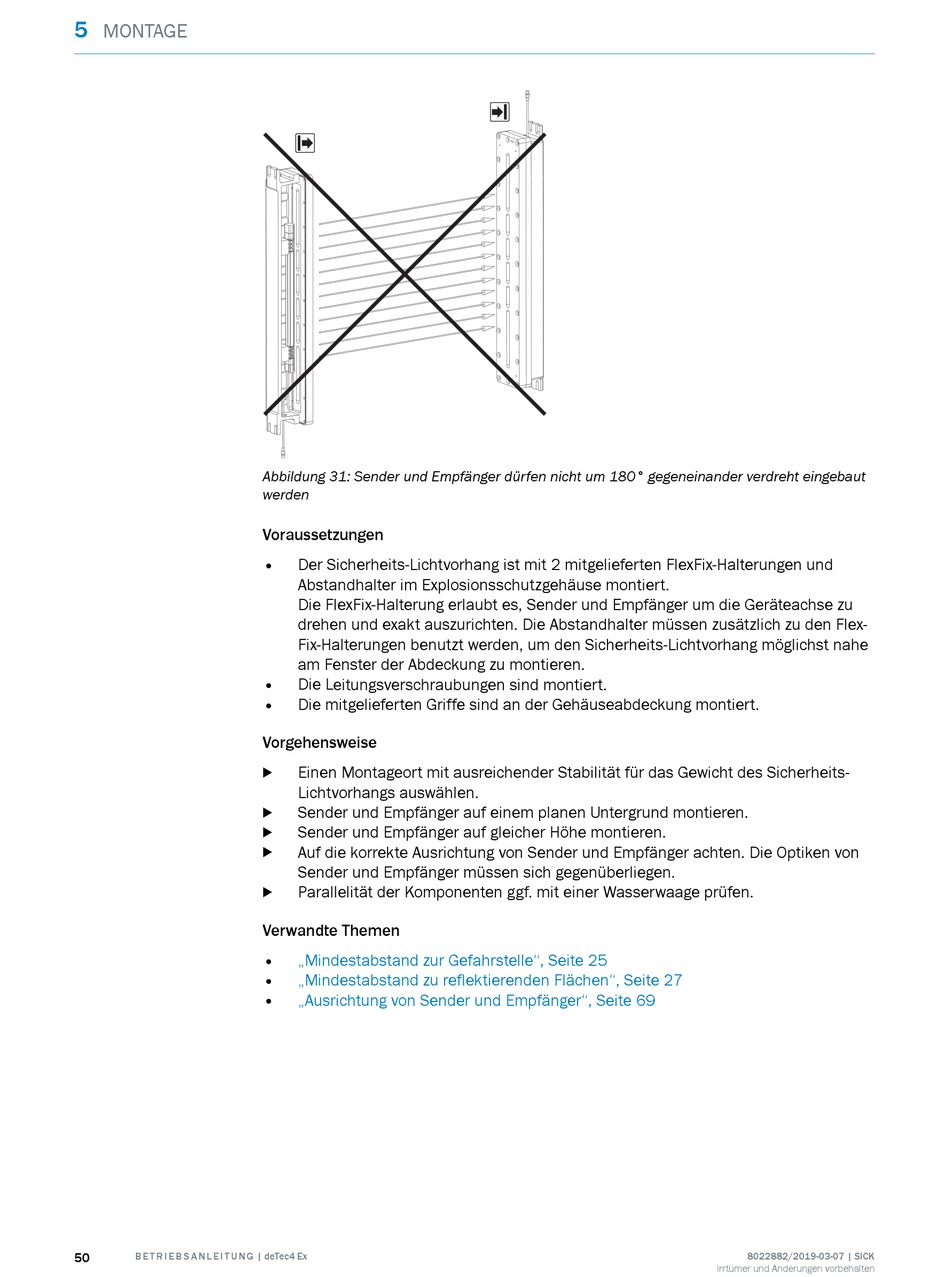

Abbildung 31: Sender und Empfänger dürfen nicht um 180° gegeneinander verdreht eingebaut
werden
Voraussetzungen
• Der Sicherheits-Lichtvorhang ist mit 2 mitgelieferten FlexFix-Halterungen und
Abstandhalter im Explosionsschutzgehäuse montiert.
Die FlexFix-Halterung erlaubt es, Sender und Empfänger um die Geräteachse zu
drehen und exakt auszurichten. Die Abstandhalter müssen zusätzlich zu den Flex‐
Fix-Halterungen benutzt werden, um den Sicherheits-Lichtvorhang möglichst nahe
am Fenster der Abdeckung zu montieren.
• Die Leitungsverschraubungen sind montiert.
• Die mitgelieferten Griffe sind an der Gehäuseabdeckung montiert.
Vorgehensweise
Einen Montageort mit ausreichender Stabilität für das Gewicht des Sicherheits-
b
Lichtvorhangs auswählen.
Sender und Empfänger auf einem planen Untergrund montieren.
b
Sender und Empfänger auf gleicher Höhe montieren.
b
Auf die korrekte Ausrichtung von Sender und Empfänger achten. Die Optiken von
b
Sender und Empfänger müssen sich gegenüberliegen.
Parallelität der Komponenten ggf. mit einer Wasserwaage prüfen.
b
Verwandte Themen
• „Mindestabstand zur Gefahrstelle", Seite 25
• „Mindestabstand zu reflektierenden Flächen", Seite 27
• „Ausrichtung von Sender und Empfänger", Seite 69
