5
MONTAGE
5.7.2

Den Sicherheits-Lichtvorhangs mit Ausrichthalterungen montieren

52 B E T R I E B S A N L E I T U N G | deTec4 Ex

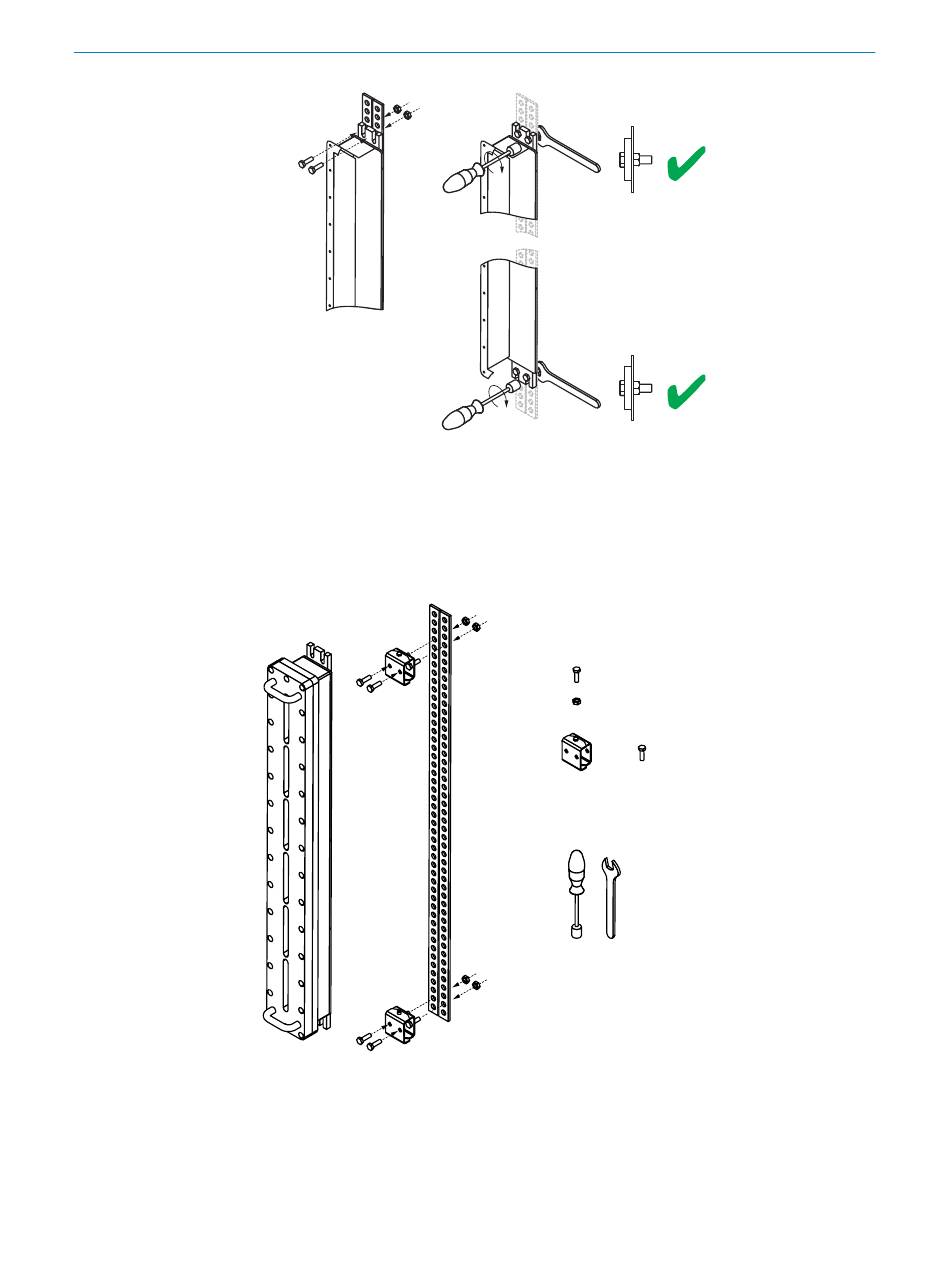

Abbildung 35: Montage des Sicherheits-Lichtvorhangs ohne Ausrichthalterung, Schritt 3
und 4
3. Das obere Ende des Explosionsschutzgehäuses mit zwei M8-Schrauben an der
Montagefläche befestigen.
4. Die unteren zwei M8-Schrauben fest anziehen.
Abbildung 36: Montage des Sicherheits-Lichtvorhangs mit Ausrichthalterungen
Lieferumfang
4 x
4 x
Artikelnr. 2072525
2 x 4 x
Benötigtes Werkzeug
SW
13 mm
Irrtümer und Änderungen vorbehalten
8022882/2019-03-07 | SICK
