6

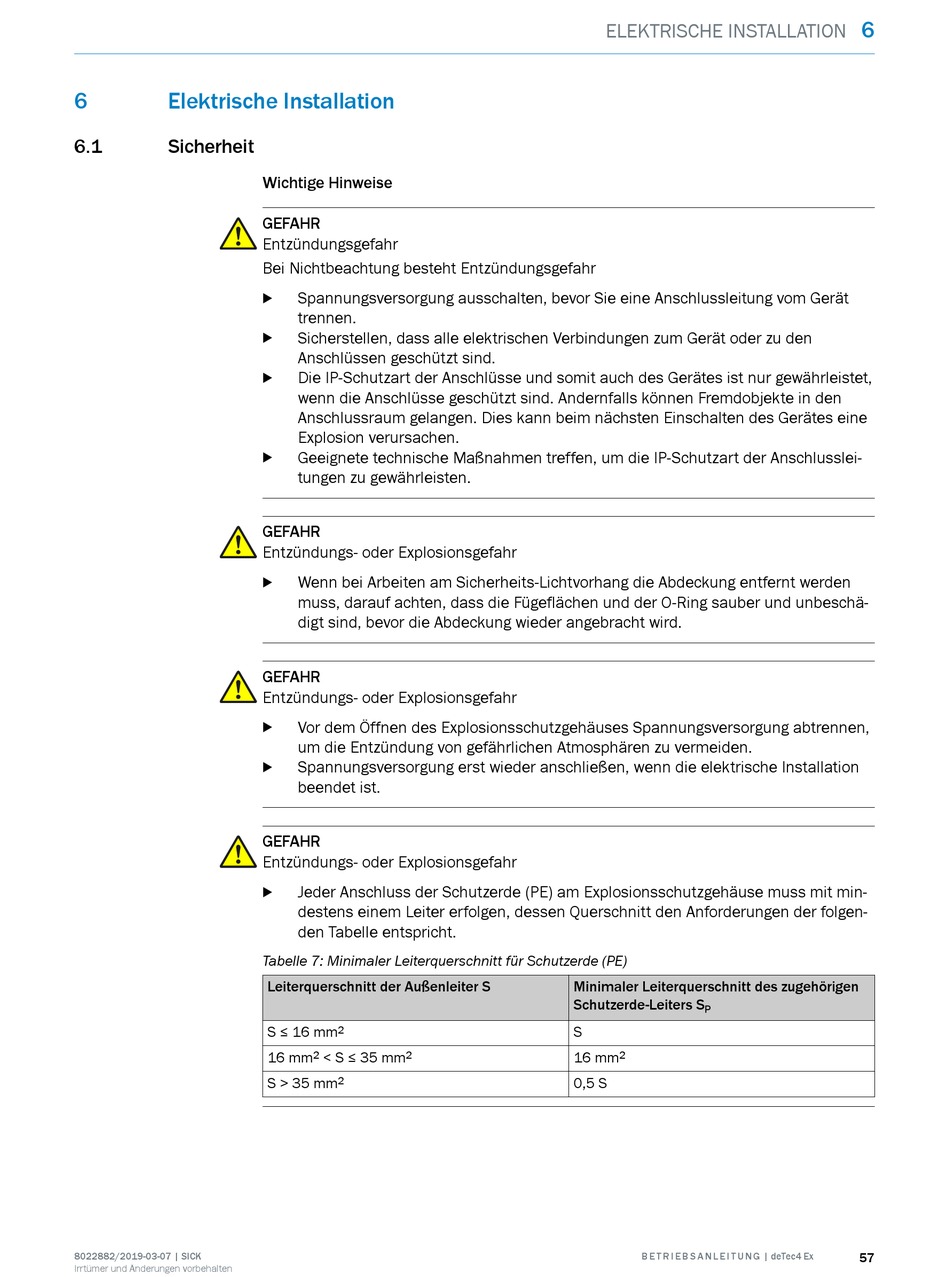

Elektrische Installation

6.1

Sicherheit

8022882/2019-03-07 | SICK
Irrtümer und Änderungen vorbehalten
Wichtige Hinweise
GEFAHR
Entzündungsgefahr
Bei Nichtbeachtung besteht Entzündungsgefahr
Spannungsversorgung ausschalten, bevor Sie eine Anschlussleitung vom Gerät
b
trennen.
Sicherstellen, dass alle elektrischen Verbindungen zum Gerät oder zu den
b
Anschlüssen geschützt sind.
Die IP-Schutzart der Anschlüsse und somit auch des Gerätes ist nur gewährleistet,
b
wenn die Anschlüsse geschützt sind. Andernfalls können Fremdobjekte in den
Anschlussraum gelangen. Dies kann beim nächsten Einschalten des Gerätes eine
Explosion verursachen.
Geeignete technische Maßnahmen treffen, um die IP-Schutzart der Anschlusslei‐
b
tungen zu gewährleisten.
GEFAHR
Entzündungs- oder Explosionsgefahr
Wenn bei Arbeiten am Sicherheits-Lichtvorhang die Abdeckung entfernt werden
b
muss, darauf achten, dass die Fügeflächen und der O-Ring sauber und unbeschä‐
digt sind, bevor die Abdeckung wieder angebracht wird.
GEFAHR
Entzündungs- oder Explosionsgefahr
Vor dem Öffnen des Explosionsschutzgehäuses Spannungsversorgung abtrennen,
b
um die Entzündung von gefährlichen Atmosphären zu vermeiden.
Spannungsversorgung erst wieder anschließen, wenn die elektrische Installation
b
beendet ist.
GEFAHR
Entzündungs- oder Explosionsgefahr
Jeder Anschluss der Schutzerde (PE) am Explosionsschutzgehäuse muss mit min‐
b
destens einem Leiter erfolgen, dessen Querschnitt den Anforderungen der folgen‐
den Tabelle entspricht.
Tabelle 7: Minimaler Leiterquerschnitt für Schutzerde (PE)
Leiterquerschnitt der Außenleiter S
S ≤ 16 mm 2
16 mm < S ≤ 35 mm
2 2
S > 35 mm 2
ELEKTRISCHE INSTALLATION
Minimaler Leiterquerschnitt des zugehörigen
Schutzerde-Leiters S
P
S
16 mm
2
0,5 S
