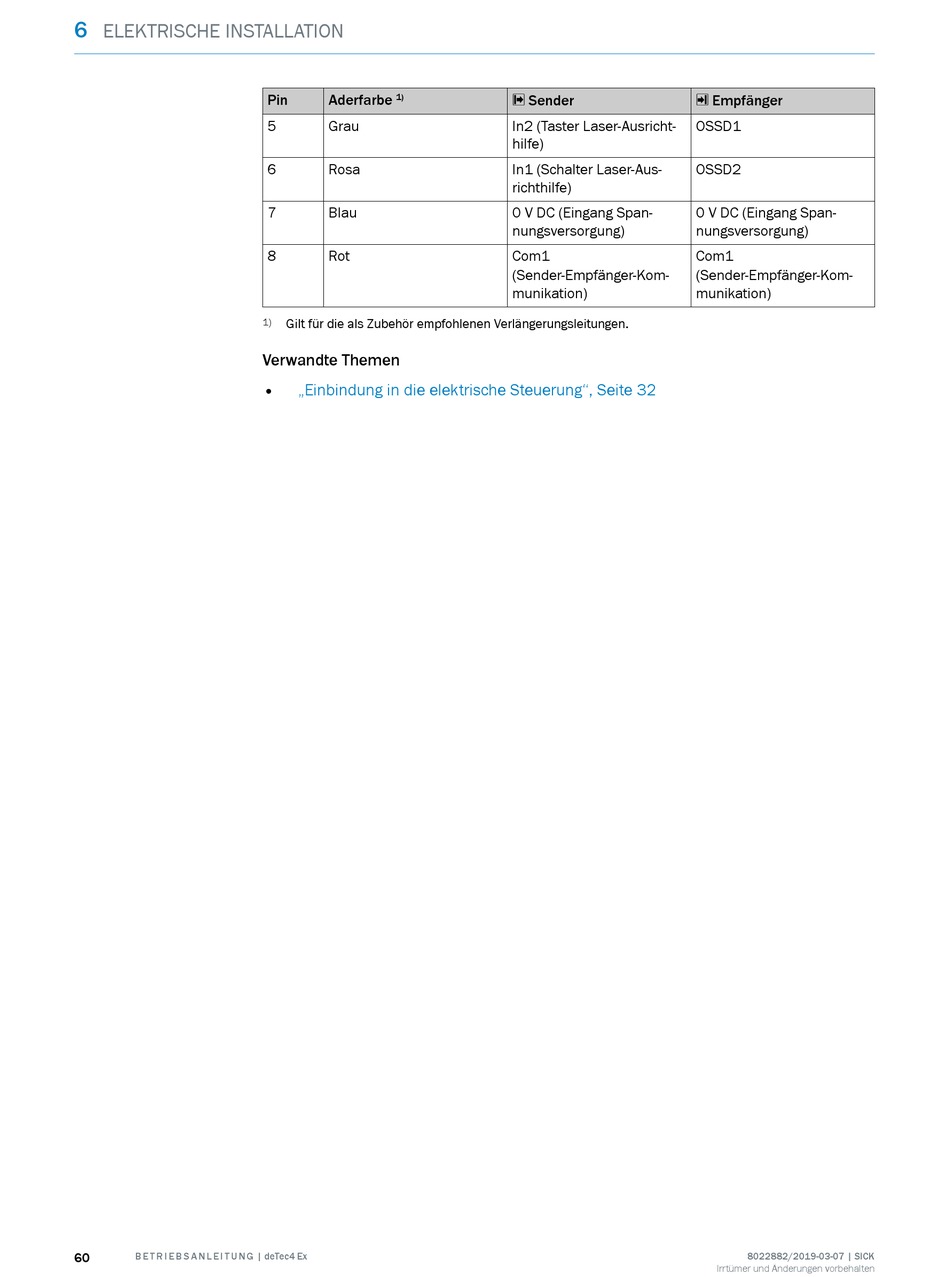

SICK deTec4 Ex Betriebsanleitung Seite 60

6
ELEKTRISCHE INSTALLATION
60 B E T R I E B S A N L E I T U N G | deTec4 Ex
Pin Aderfarbe
1)
5 Grau
6 Rosa
7 Blau
8 Rot
1) Gilt für die als Zubehör empfohlenen Verlängerungsleitungen.
Verwandte Themen
• „Einbindung in die elektrische Steuerung", Seite 32
s Sender
In2 (Taster Laser-Ausricht‐
hilfe)
In1 (Schalter Laser-Aus‐
richthilfe)
0 V DC (Eingang Span‐
nungsversorgung)
Com1
(Sender-Empfänger-Kom‐
munikation)
r Empfänger
OSSD1
OSSD2
0 V DC (Eingang Span‐
nungsversorgung)
Com1
(Sender-Empfänger-Kom‐
munikation)
