5.5

Die optionale Leitungsverschraubung montieren

8022882/2019-03-07 | SICK
Irrtümer und Änderungen vorbehalten
1

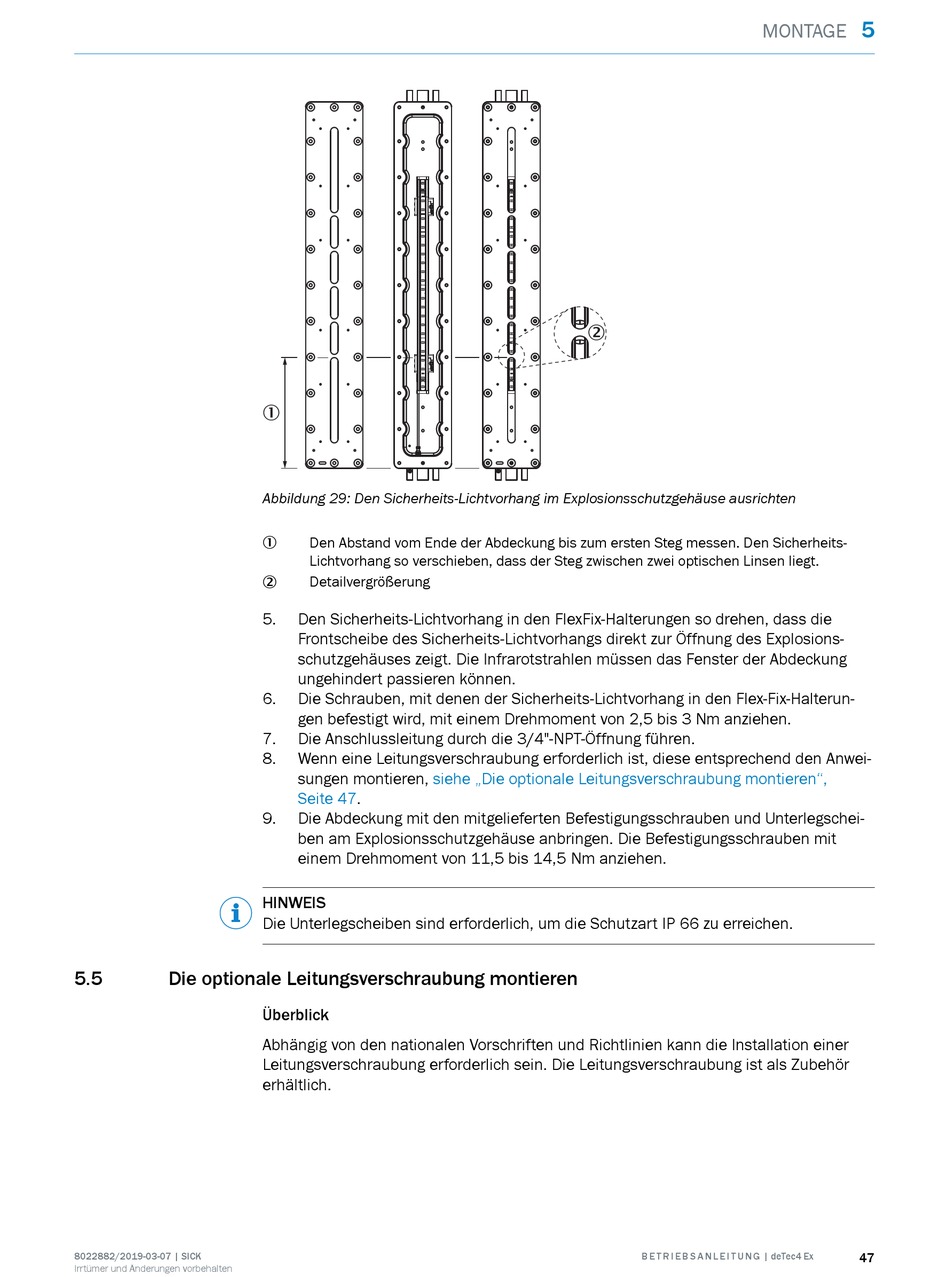

Abbildung 29: Den Sicherheits-Lichtvorhang im Explosionsschutzgehäuse ausrichten
Den Abstand vom Ende der Abdeckung bis zum ersten Steg messen. Den Sicherheits-
1
Lichtvorhang so verschieben, dass der Steg zwischen zwei optischen Linsen liegt.
Detailvergrößerung
2
5. Den Sicherheits-Lichtvorhang in den FlexFix-Halterungen so drehen, dass die
Frontscheibe des Sicherheits-Lichtvorhangs direkt zur Öffnung des Explosions‐
schutzgehäuses zeigt. Die Infrarotstrahlen müssen das Fenster der Abdeckung
ungehindert passieren können.
6. Die Schrauben, mit denen der Sicherheits-Lichtvorhang in den Flex-Fix-Halterun‐
gen befestigt wird, mit einem Drehmoment von 2,5 bis 3 Nm anziehen.
7. Die Anschlussleitung durch die 3/4"-NPT-Öffnung führen.
8. Wenn eine Leitungsverschraubung erforderlich ist, diese entsprechend den Anwei‐
sungen montieren, siehe „Die optionale Leitungsverschraubung montieren",
Seite 47.
9. Die Abdeckung mit den mitgelieferten Befestigungsschrauben und Unterlegschei‐
ben am Explosionsschutzgehäuse anbringen. Die Befestigungsschrauben mit
einem Drehmoment von 11,5 bis 14,5 Nm anziehen.
HINWEIS
Die Unterlegscheiben sind erforderlich, um die Schutzart IP 66 zu erreichen.
Überblick
Abhängig von den nationalen Vorschriften und Richtlinien kann die Installation einer
Leitungsverschraubung erforderlich sein. Die Leitungsverschraubung ist als Zubehör
erhältlich.
