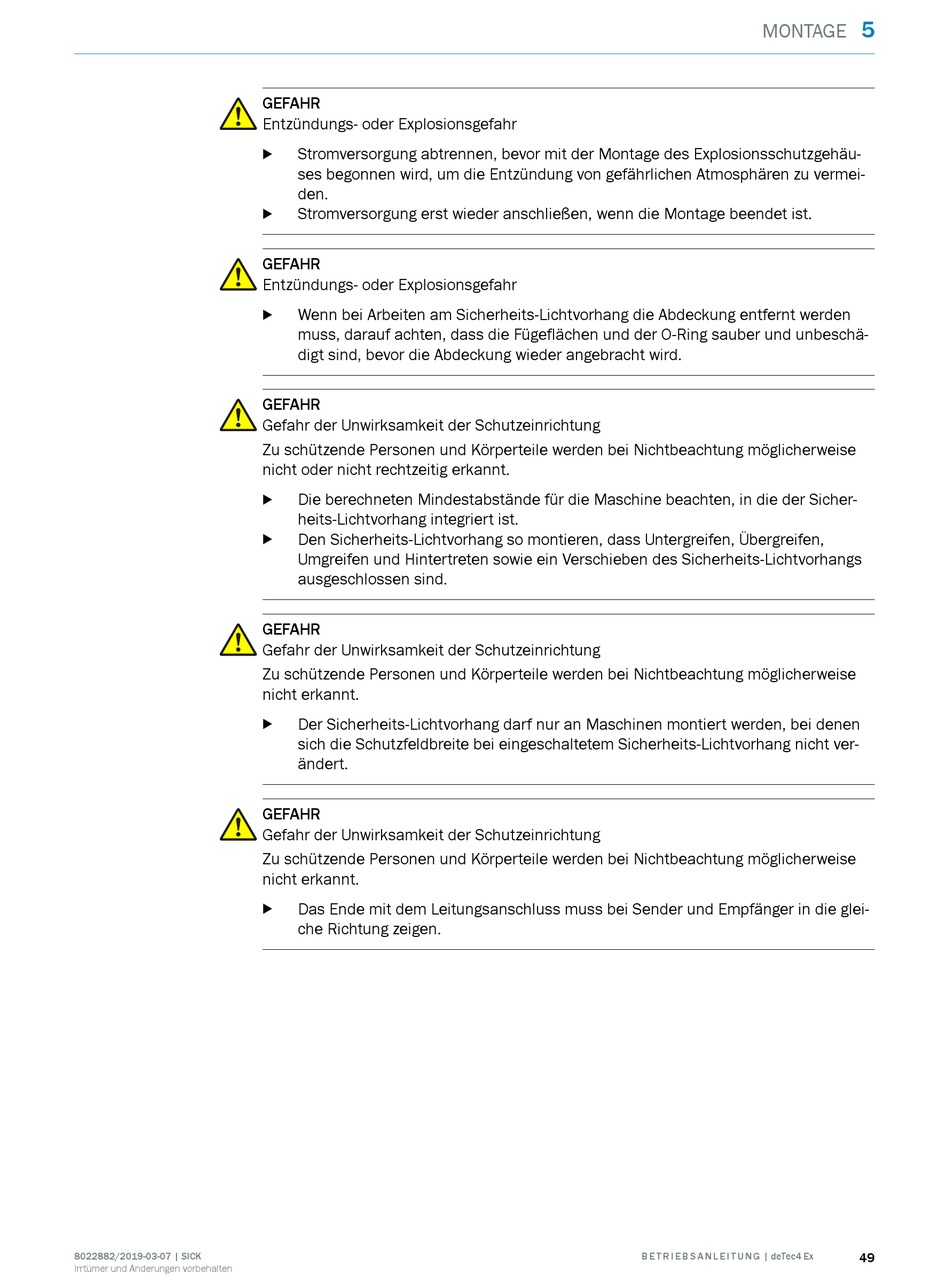

SICK deTec4 Ex Betriebsanleitung Seite 49

8022882/2019-03-07 | SICK
Irrtümer und Änderungen vorbehalten
GEFAHR
Entzündungs- oder Explosionsgefahr
Stromversorgung abtrennen, bevor mit der Montage des Explosionsschutzgehäu‐
b
ses begonnen wird, um die Entzündung von gefährlichen Atmosphären zu vermei‐
den.
Stromversorgung erst wieder anschließen, wenn die Montage beendet ist.
b
GEFAHR
Entzündungs- oder Explosionsgefahr
Wenn bei Arbeiten am Sicherheits-Lichtvorhang die Abdeckung entfernt werden
b
muss, darauf achten, dass die Fügeflächen und der O-Ring sauber und unbeschä‐
digt sind, bevor die Abdeckung wieder angebracht wird.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig erkannt.
Die berechneten Mindestabstände für die Maschine beachten, in die der Sicher‐
b
heits-Lichtvorhang integriert ist.
Den Sicherheits-Lichtvorhang so montieren, dass Untergreifen, Übergreifen,
b
Umgreifen und Hintertreten sowie ein Verschieben des Sicherheits-Lichtvorhangs
ausgeschlossen sind.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Der Sicherheits-Lichtvorhang darf nur an Maschinen montiert werden, bei denen
b
sich die Schutzfeldbreite bei eingeschaltetem Sicherheits-Lichtvorhang nicht ver‐
ändert.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Das Ende mit dem Leitungsanschluss muss bei Sender und Empfänger in die glei‐
b
che Richtung zeigen.
MONTAGE
B E T R I E B S A N L E I T U N G | deTec4 Ex
5
49
