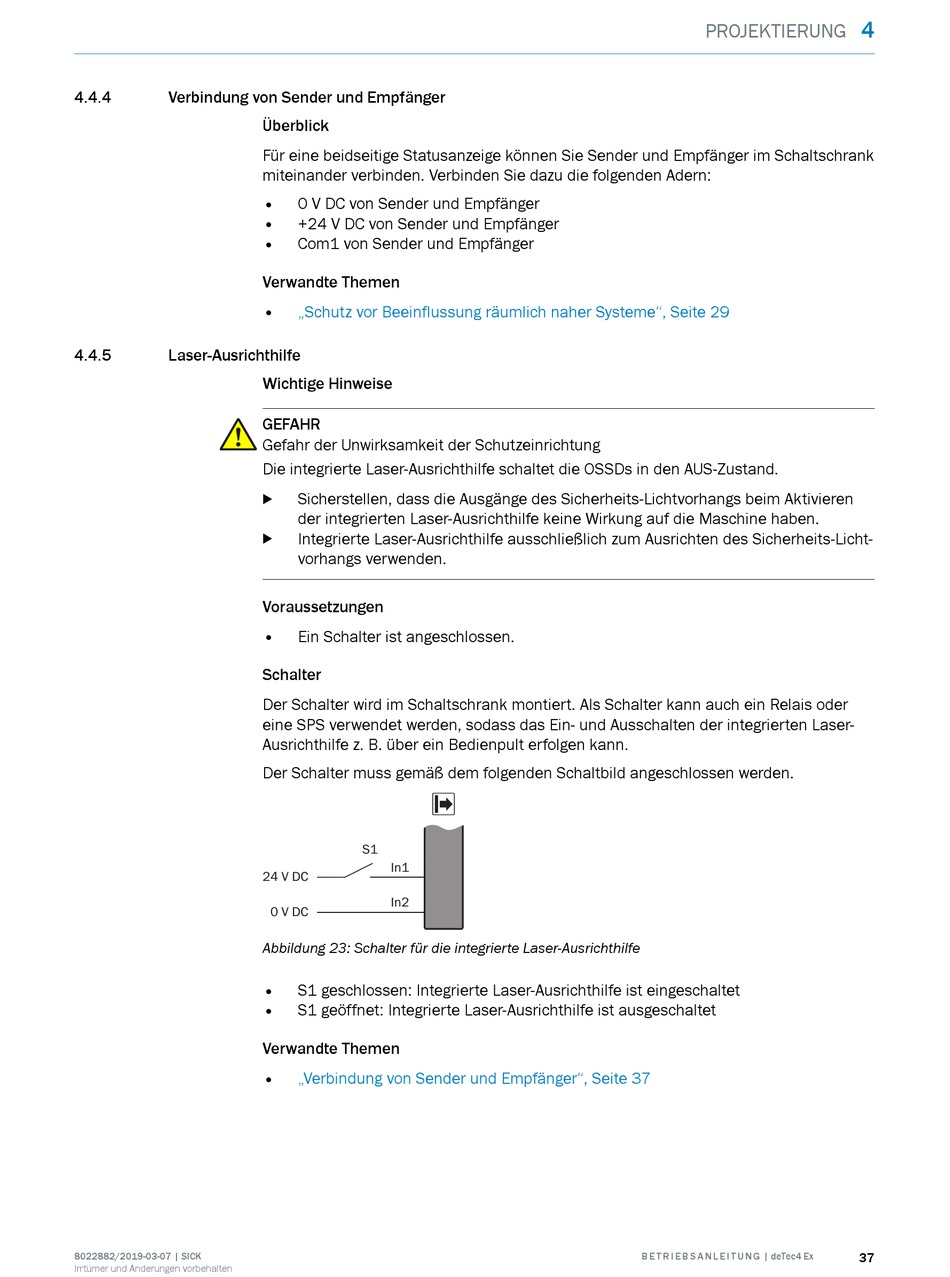

4.4.4 Verbindung von Sender und Empfänger
4.4.5

Laser-Ausrichthilfe

8022882/2019-03-07 | SICK
Irrtümer und Änderungen vorbehalten
Überblick
Für eine beidseitige Statusanzeige können Sie Sender und Empfänger im Schaltschrank
miteinander verbinden. Verbinden Sie dazu die folgenden Adern:
• 0 V DC von Sender und Empfänger
• +24 V DC von Sender und Empfänger
• Com1 von Sender und Empfänger
Verwandte Themen
• „Schutz vor Beeinflussung räumlich naher Systeme", Seite 29
Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Die integrierte Laser-Ausrichthilfe schaltet die OSSDs in den AUS-Zustand.
Sicherstellen, dass die Ausgänge des Sicherheits-Lichtvorhangs beim Aktivieren
b
der integrierten Laser-Ausrichthilfe keine Wirkung auf die Maschine haben.
Integrierte Laser-Ausrichthilfe ausschließlich zum Ausrichten des Sicherheits-Licht‐
b
vorhangs verwenden.
Voraussetzungen
• Ein Schalter ist angeschlossen.
Schalter
Der Schalter wird im Schaltschrank montiert. Als Schalter kann auch ein Relais oder
eine SPS verwendet werden, sodass das Ein- und Ausschalten der integrierten Laser-
Ausrichthilfe z. B. über ein Bedienpult erfolgen kann.
Der Schalter muss gemäß dem folgenden Schaltbild angeschlossen werden.
s
S1
In1
24 V DC
In2
0 V DC
Abbildung 23: Schalter für die integrierte Laser-Ausrichthilfe
• S1 geschlossen: Integrierte Laser-Ausrichthilfe ist eingeschaltet
• S1 geöffnet: Integrierte Laser-Ausrichthilfe ist ausgeschaltet
Verwandte Themen
• „Verbindung von Sender und Empfänger", Seite 37
