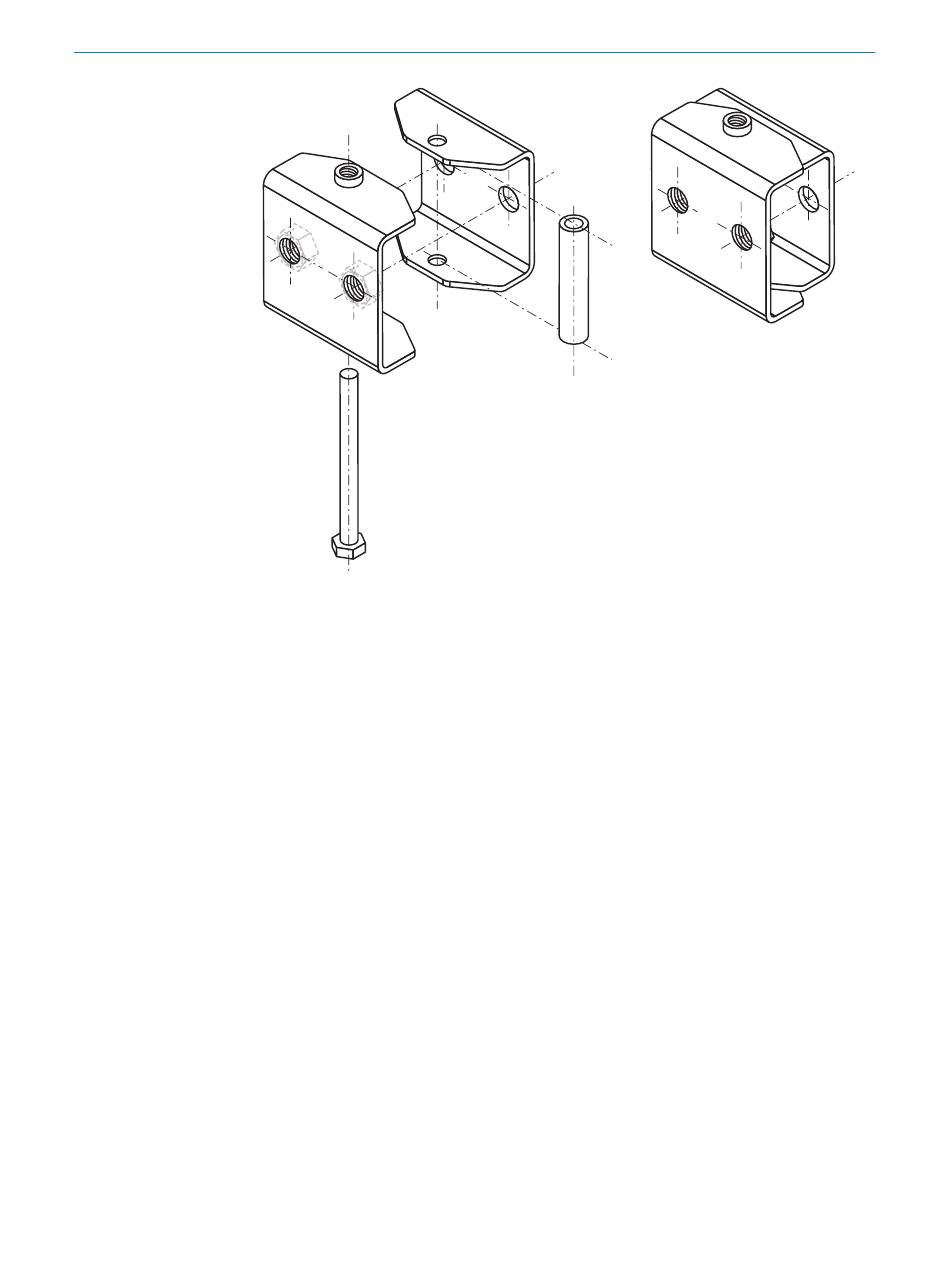

Abbildung 37: Zusammenbau der Ausrichthalterungen
Vorgehensweise
1. Die untere Ausrichthalterung so montieren, dass die Gewindebohrung nach oben
zeigt und der Kopf der Klemmschraube nach unten zeigt.
2. Die untere Ausrichthalterung so weit wie möglich zu einer Seite wegdrehen. Die
Ausrichthalterung an der offenen Seite mit der ersten M8-Schraube durch die
Durchgangsbohrung festschrauben.
3. Die untere Ausrichthalterung auf die andere Seite drehen. Die Ausrichthalterung
mit der zweiten M8-Schraube festschrauben.
4. Die obere Ausrichthalterung so montieren, dass die Gewindebohrung nach unten
zeigt und der Kopf der Klemmschraube nach oben zeigt.
5. Die obere Ausrichthalterung so weit wie möglich zu einer Seite wegdrehen. Die
Ausrichthalterung an der offenen Seite mit der ersten M8-Schraube durch die
Durchgangsbohrung festschrauben.
6. Die obere Ausrichthalterung auf die andere Seite drehen. Die Ausrichthalterung
mit der zweiten M8-Schraube festschrauben.
