3
PRODUKTBESCHREIBUNG
3.2

Produkteigenschaften

3.2.1 Überblick über das Gerät
3.2.2

Automatische Einmessung der Schutzfeldbreite

3.2.3

Strahlcodierung

16 B E T R I E B S A N L E I T U N G | deTec4 Ex
Auflösung
Die Auflösung beschreibt die Größe des kleinsten Objekts, das der Sicherheits-Lichtvor‐
hang innerhalb des Schutzfelds immer erkennt. Die Auflösung entspricht dem Durch‐
messer des zum Sicherheits-Lichtvorhang gehörenden Prüfstabs.
Der Sicherheits-Lichtvorhang hat eine Auflösung von 30 mm. Diese Auflösung ermög‐
licht Handschutz.
Reichweite
Die Reichweite ist die maximale Schutzfeldbreite.
Durch den Einsatz von Umlenkspiegeln reduziert sich die Reichweite.
Verwandte Themen
• „Flexible Schaltschrankverkabelung und beidseitige Statusanzeige", Seite 18
• „Datenblatt", Seite 90
• „Umlenkspiegel", Seite 101
!
§
"
$

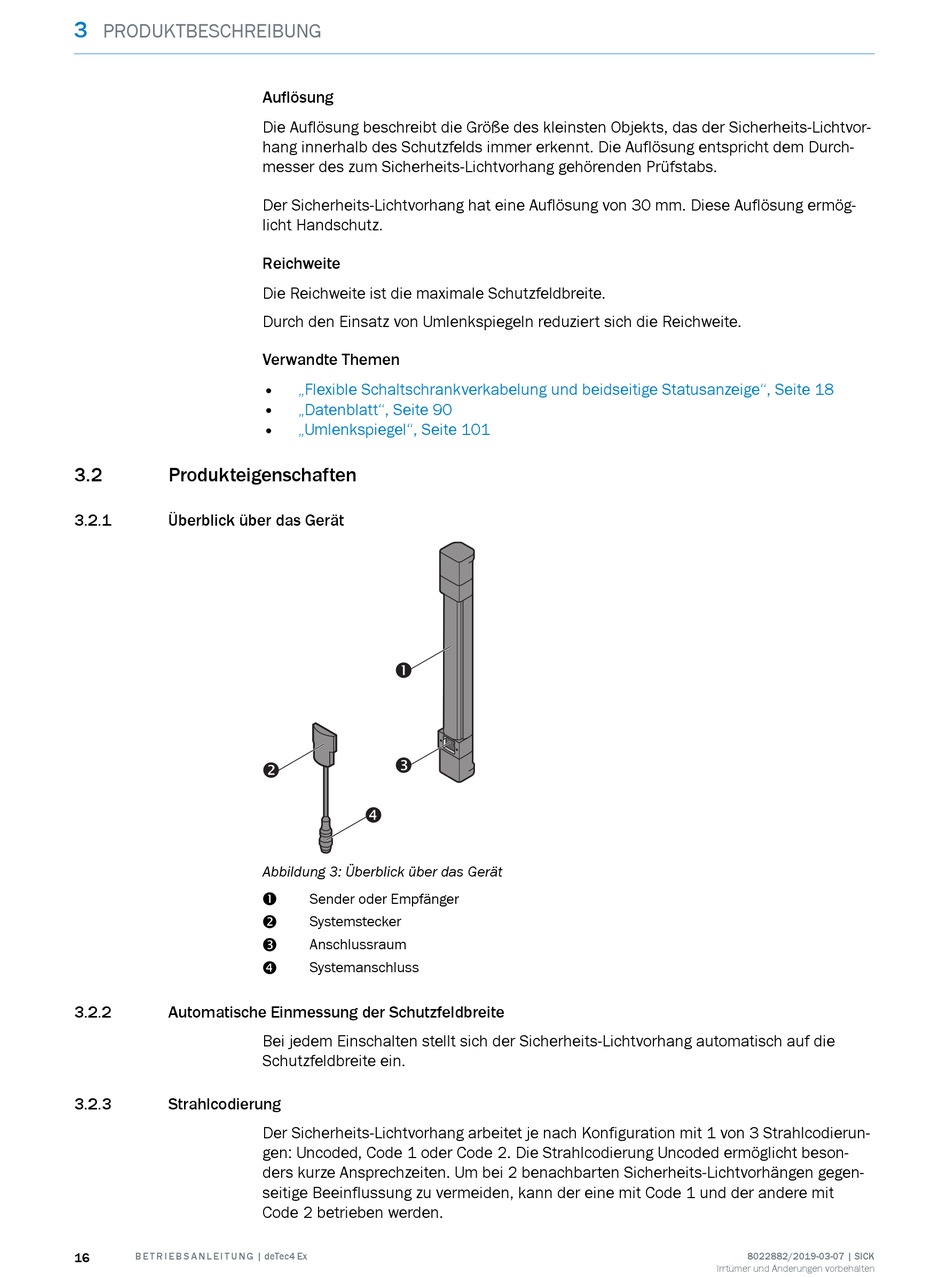

Abbildung 3: Überblick über das Gerät
Sender oder Empfänger
!
Systemstecker
"
Anschlussraum
§
Systemanschluss
$
Bei jedem Einschalten stellt sich der Sicherheits-Lichtvorhang automatisch auf die
Schutzfeldbreite ein.
Der Sicherheits-Lichtvorhang arbeitet je nach Konfiguration mit 1 von 3 Strahlcodierun‐
gen: Uncoded, Code 1 oder Code 2. Die Strahlcodierung Uncoded ermöglicht beson‐
ders kurze Ansprechzeiten. Um bei 2 benachbarten Sicherheits-Lichtvorhängen gegen‐
seitige Beeinflussung zu vermeiden, kann der eine mit Code 1 und der andere mit
Code 2 betrieben werden.
8022882/2019-03-07 | SICK
Irrtümer und Änderungen vorbehalten
