5
MONTAGE
54 B E T R I E B S A N L E I T U N G | deTec4 Ex

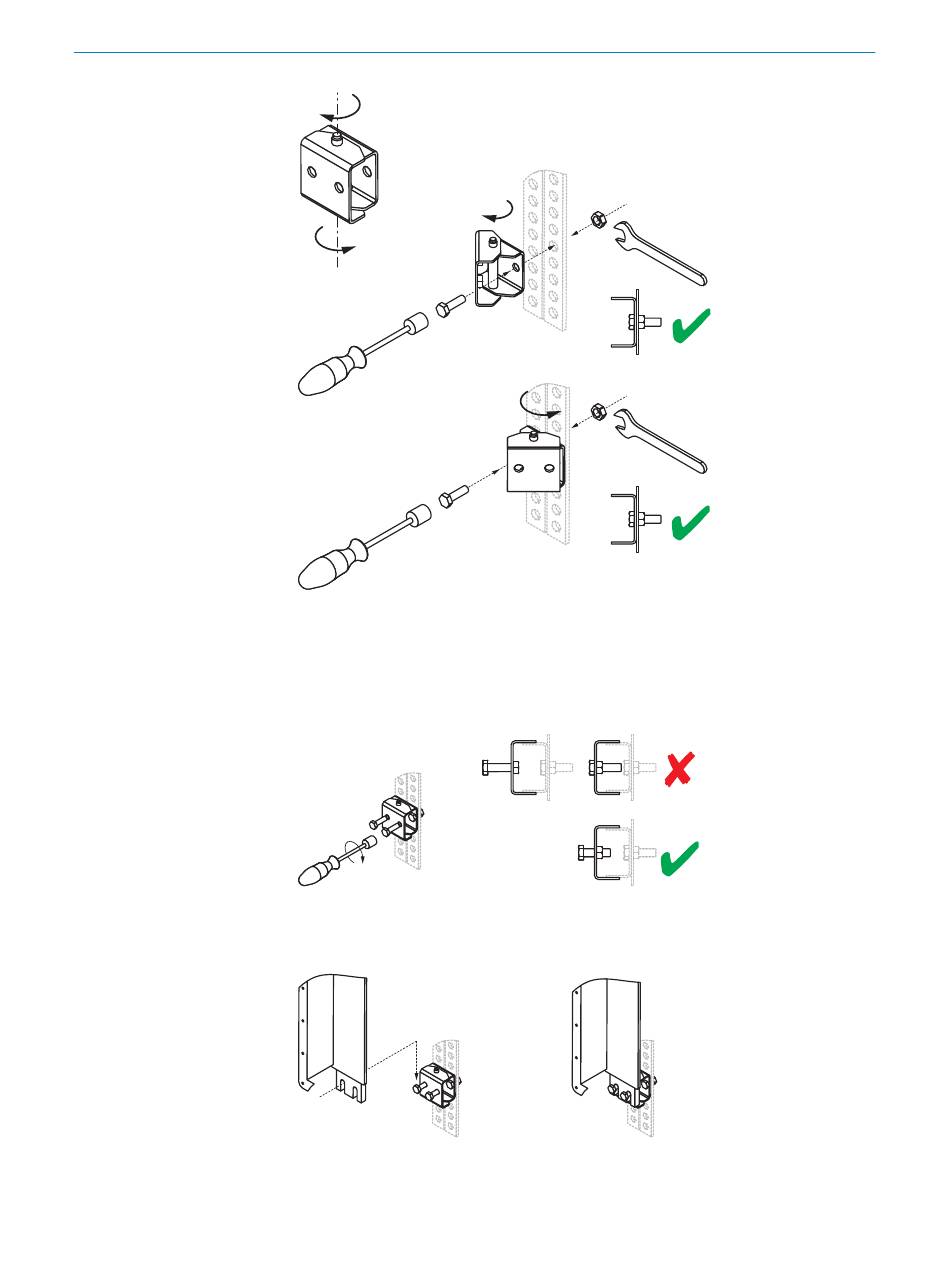

Abbildung 38: Montage des Sicherheits-Lichtvorhangs mit Ausrichthalterungen, Schritt 1
bis 6
7. Die zwei M8-Schrauben für die Befestigung des unteren Endes des Explosions‐
schutzgehäuses mit 6 bis 8 Umdrehungen in die untere Ausrichthalterung eindre‐
hen. Zwischen den Schrauben und der Ausrichthalterung genug Platz für das
untere Ende des Explosionsschutzgehäuses lassen.
Abbildung 39: Montage des Sicherheits-Lichtvorhangs mit Ausrichthalterungen, Schritt 7
8. Das Explosionsschutzgehäuse so auf die beiden Schrauben setzen, dass die Mon‐
tagelöcher direkt auf den teilweise eingedrehten Schrauben aufliegen.
Abbildung 40: Montage des Sicherheits-Lichtvorhangs mit Ausrichthalterungen, Schritt 8
9. Das obere Ende des Explosionsschutzgehäuses mit zwei M8-Schrauben an der
oberen Ausrichthalterung befestigen.
