11
STÖRUNGSBEHEBUNG
11.2.2
Statusanzeige
82
B E T R I E B S A N L E I T U N G | deTec4 Ex

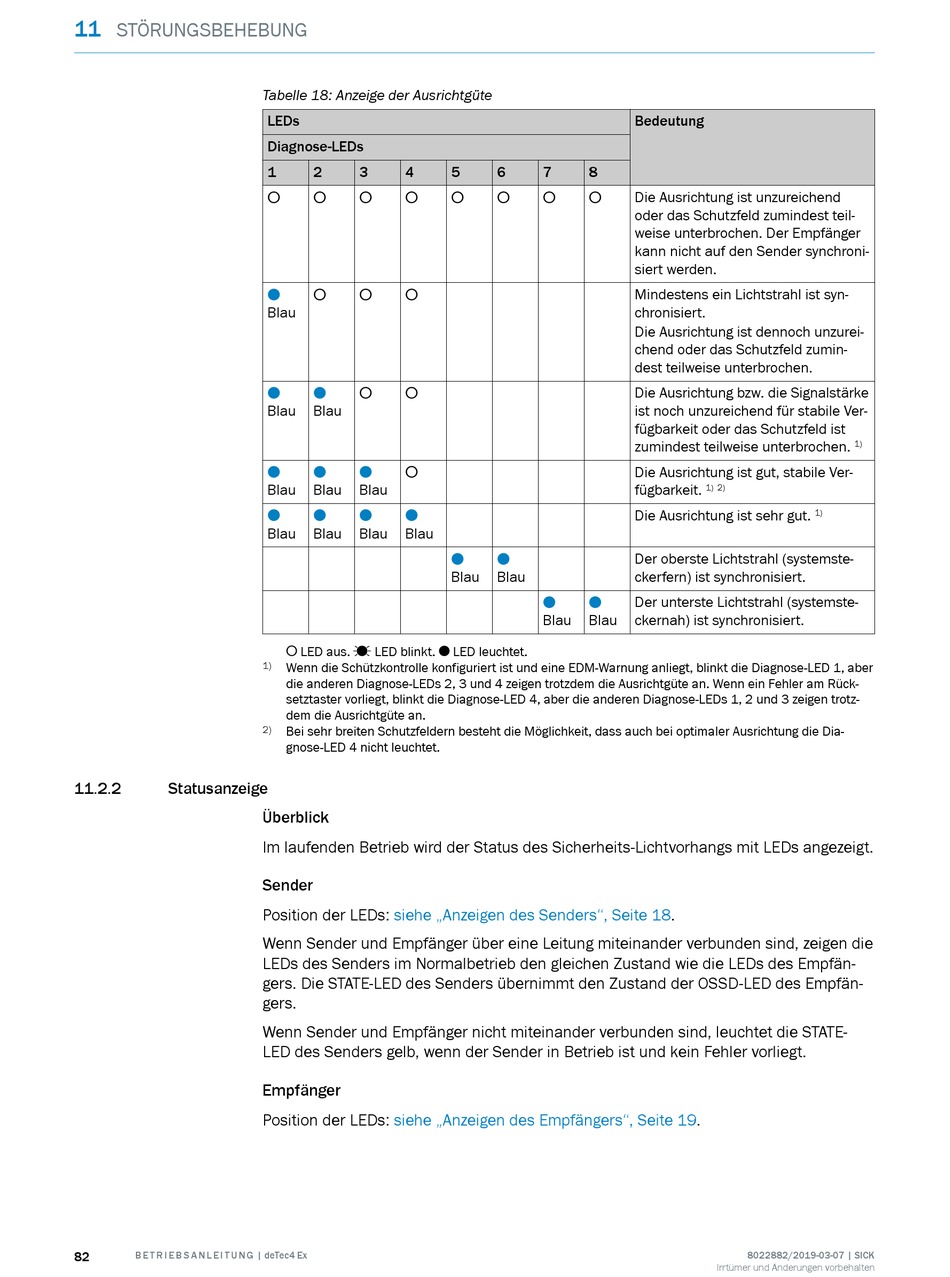

Tabelle 18: Anzeige der Ausrichtgüte
LEDs
Diagnose-LEDs
1
2
3
4
o
o
o
o
O
o
o
o
Blau
O
O
o
o
Blau
Blau
O
O
O
o
Blau
Blau
Blau
O
O
O
O
Blau
Blau
Blau
Blau
o LED aus. Ö LED blinkt. O LED leuchtet.
1)
Wenn die Schützkontrolle konfiguriert ist und eine EDM-Warnung anliegt, blinkt die Diagnose-LED 1, aber
die anderen Diagnose-LEDs 2, 3 und 4 zeigen trotzdem die Ausrichtgüte an. Wenn ein Fehler am Rück‐
setztaster vorliegt, blinkt die Diagnose-LED 4, aber die anderen Diagnose-LEDs 1, 2 und 3 zeigen trotz‐
dem die Ausrichtgüte an.
2)
Bei sehr breiten Schutzfeldern besteht die Möglichkeit, dass auch bei optimaler Ausrichtung die Dia‐
gnose-LED 4 nicht leuchtet.
Überblick
Im laufenden Betrieb wird der Status des Sicherheits-Lichtvorhangs mit LEDs angezeigt.
Sender
Position der LEDs:
siehe „Anzeigen des Senders", Seite
Wenn Sender und Empfänger über eine Leitung miteinander verbunden sind, zeigen die
LEDs des Senders im Normalbetrieb den gleichen Zustand wie die LEDs des Empfän‐
gers. Die STATE-LED des Senders übernimmt den Zustand der OSSD-LED des Empfän‐
gers.
Wenn Sender und Empfänger nicht miteinander verbunden sind, leuchtet die STATE-
LED des Senders gelb, wenn der Sender in Betrieb ist und kein Fehler vorliegt.
Empfänger
Position der LEDs:
siehe „Anzeigen des Empfängers", Seite
5
6
7
8
o
o
o
o
O
O
Blau
Blau
O
O
Blau
Blau
Bedeutung
Die Ausrichtung ist unzureichend
oder das Schutzfeld zumindest teil‐
weise unterbrochen. Der Empfänger
kann nicht auf den Sender synchroni‐
siert werden.
Mindestens ein Lichtstrahl ist syn‐
chronisiert.
Die Ausrichtung ist dennoch unzurei‐
chend oder das Schutzfeld zumin‐
dest teilweise unterbrochen.
Die Ausrichtung bzw. die Signalstärke
ist noch unzureichend für stabile Ver‐
fügbarkeit oder das Schutzfeld ist
zumindest teilweise unterbrochen.
Die Ausrichtung ist gut, stabile Ver‐
fügbarkeit.
1) 2)
Die Ausrichtung ist sehr gut.
Der oberste Lichtstrahl (systemste‐
ckerfern) ist synchronisiert.
Der unterste Lichtstrahl (systemste‐
ckernah) ist synchronisiert.
18.
19.
8022882/2019-03-07 | SICK
Irrtümer und Änderungen vorbehalten
1)
1)
