8
INBETRIEBNAHME
8.4.3

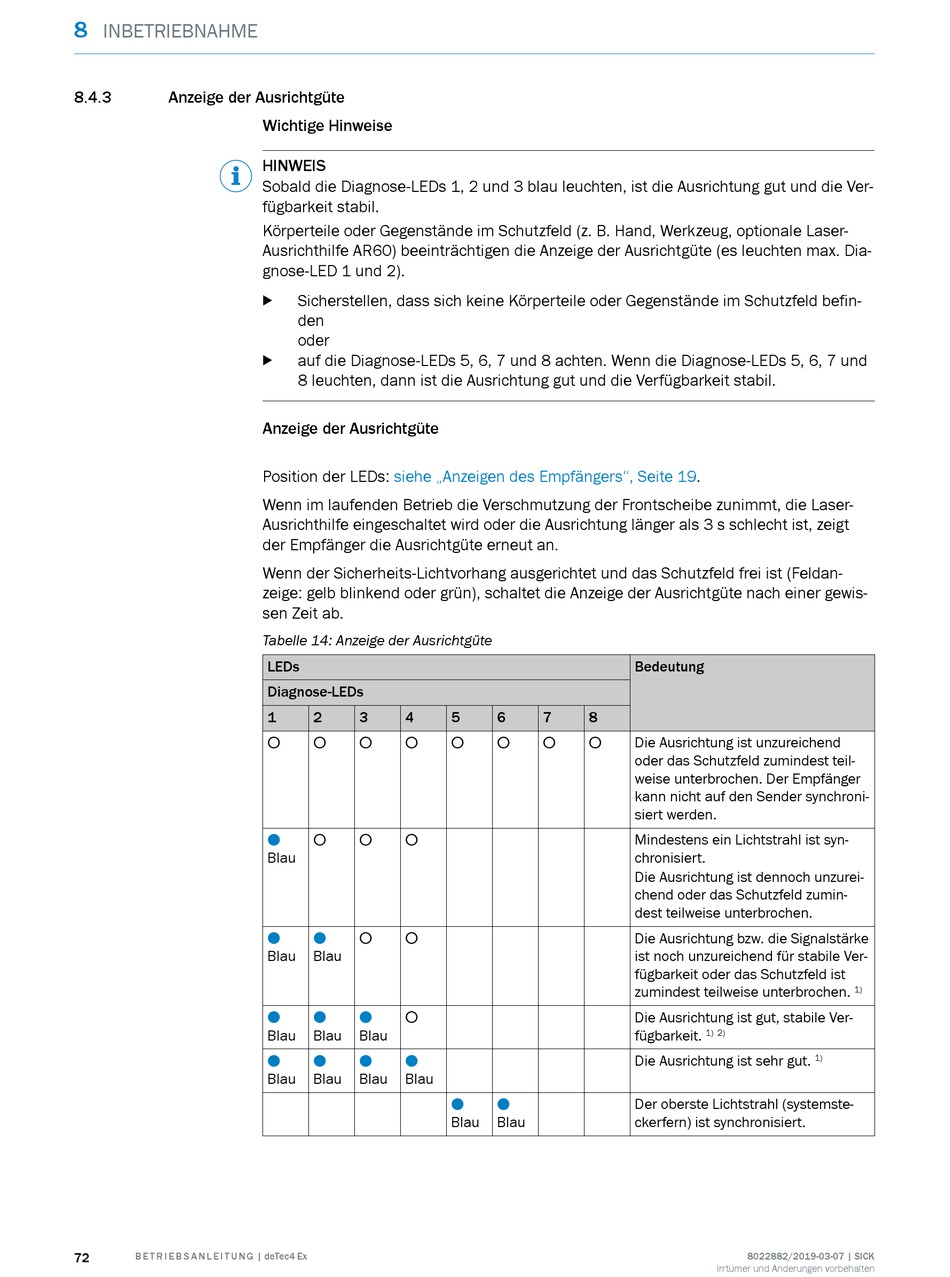

Anzeige der Ausrichtgüte
72
B E T R I E B S A N L E I T U N G | deTec4 Ex
Wichtige Hinweise
HINWEIS
Sobald die Diagnose-LEDs 1, 2 und 3 blau leuchten, ist die Ausrichtung gut und die Ver‐
fügbarkeit stabil.
Körperteile oder Gegenstände im Schutzfeld (z. B. Hand, Werkzeug, optionale Laser-
Ausrichthilfe AR60) beeinträchtigen die Anzeige der Ausrichtgüte (es leuchten max. Dia‐
gnose-LED 1 und 2).
Sicherstellen, dass sich keine Körperteile oder Gegenstände im Schutzfeld befin‐
b
den
oder
auf die Diagnose-LEDs 5, 6, 7 und 8 achten. Wenn die Diagnose-LEDs 5, 6, 7 und
b
8 leuchten, dann ist die Ausrichtung gut und die Verfügbarkeit stabil.
Anzeige der Ausrichtgüte
Position der LEDs:
siehe „Anzeigen des Empfängers", Seite
Wenn im laufenden Betrieb die Verschmutzung der Frontscheibe zunimmt, die Laser-
Ausrichthilfe eingeschaltet wird oder die Ausrichtung länger als 3 s schlecht ist, zeigt
der Empfänger die Ausrichtgüte erneut an.
Wenn der Sicherheits-Lichtvorhang ausgerichtet und das Schutzfeld frei ist (Feldan‐
zeige: gelb blinkend oder grün), schaltet die Anzeige der Ausrichtgüte nach einer gewis‐
sen Zeit ab.
Tabelle 14: Anzeige der Ausrichtgüte
LEDs
Diagnose-LEDs
1
2
3
4
o
o
o
o
O
o
o
o
Blau
O
O
o
o
Blau
Blau
O
O
O
o
Blau
Blau
Blau
O
O
O
O
Blau
Blau
Blau
Blau
5
6
7
8
o
o
o
o
O
O
Blau
Blau
19.
Bedeutung
Die Ausrichtung ist unzureichend
oder das Schutzfeld zumindest teil‐
weise unterbrochen. Der Empfänger
kann nicht auf den Sender synchroni‐
siert werden.
Mindestens ein Lichtstrahl ist syn‐
chronisiert.
Die Ausrichtung ist dennoch unzurei‐
chend oder das Schutzfeld zumin‐
dest teilweise unterbrochen.
Die Ausrichtung bzw. die Signalstärke
ist noch unzureichend für stabile Ver‐
fügbarkeit oder das Schutzfeld ist
zumindest teilweise unterbrochen.
Die Ausrichtung ist gut, stabile Ver‐
fügbarkeit.
1) 2)
Die Ausrichtung ist sehr gut.
Der oberste Lichtstrahl (systemste‐
ckerfern) ist synchronisiert.
8022882/2019-03-07 | SICK
Irrtümer und Änderungen vorbehalten
1)
1)
