6.2

Systemanschluss (loses Leitungsende, 8-adrig)

8022882/2019-03-07 | SICK
Irrtümer und Änderungen vorbehalten

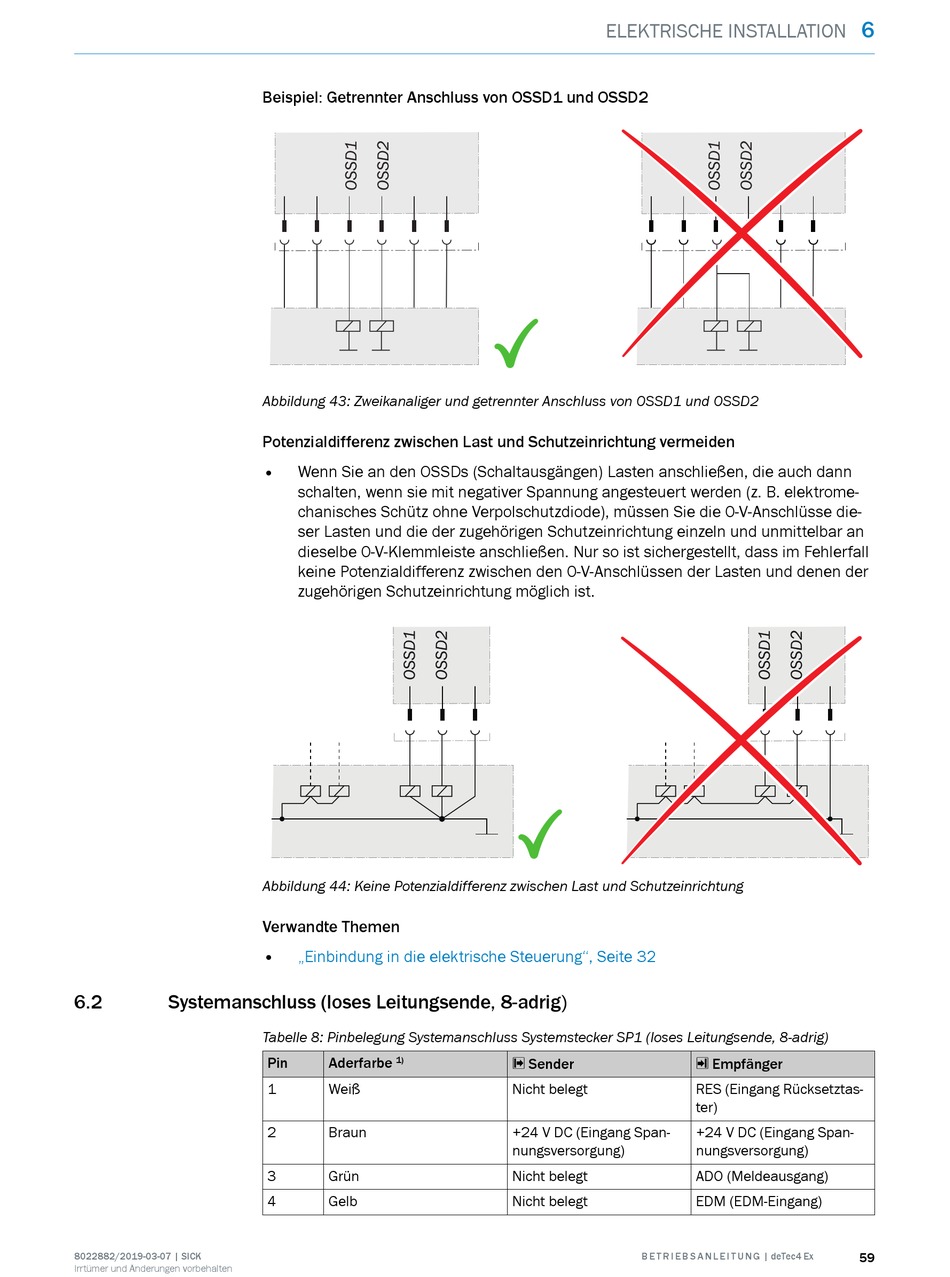

Beispiel: Getrennter Anschluss von OSSD1 und OSSD2
Abbildung 43: Zweikanaliger und getrennter Anschluss von OSSD1 und OSSD2
Potenzialdifferenz zwischen Last und Schutzeinrichtung vermeiden
• Wenn Sie an den OSSDs (Schaltausgängen) Lasten anschließen, die auch dann
schalten, wenn sie mit negativer Spannung angesteuert werden (z. B. elektrome‐
chanisches Schütz ohne Verpolschutzdiode), müssen Sie die 0-V-Anschlüsse die‐
ser Lasten und die der zugehörigen Schutzeinrichtung einzeln und unmittelbar an
dieselbe 0-V-Klemmleiste anschließen. Nur so ist sichergestellt, dass im Fehlerfall
keine Potenzialdifferenz zwischen den 0-V-Anschlüssen der Lasten und denen der
zugehörigen Schutzeinrichtung möglich ist.
Abbildung 44: Keine Potenzialdifferenz zwischen Last und Schutzeinrichtung
Verwandte Themen
• „Einbindung in die elektrische Steuerung", Seite 32
Tabelle 8: Pinbelegung Systemanschluss Systemstecker SP1 (loses Leitungsende, 8-adrig)
Pin Aderfarbe 1)
1 Weiß
2 Braun
3 Grün
4 Gelb
ELEKTRISCHE INSTALLATION
s Sender
Nicht belegt
+24 V DC (Eingang Span‐
nungsversorgung)
Nicht belegt
Nicht belegt
B E T R I E B S A N L E I T U N G | deTec4 Ex
6
r Empfänger
RES (Eingang Rücksetztas‐
ter)
+24 V DC (Eingang Span‐
nungsversorgung)
ADO (Meldeausgang)
EDM (EDM-Eingang)
59
