3.2.10.1

Anzeige der Diagnose-LEDs

8022882/2019-03-07 | SICK
Irrtümer und Änderungen vorbehalten
Anzeigen des Empfängers
!
"
§

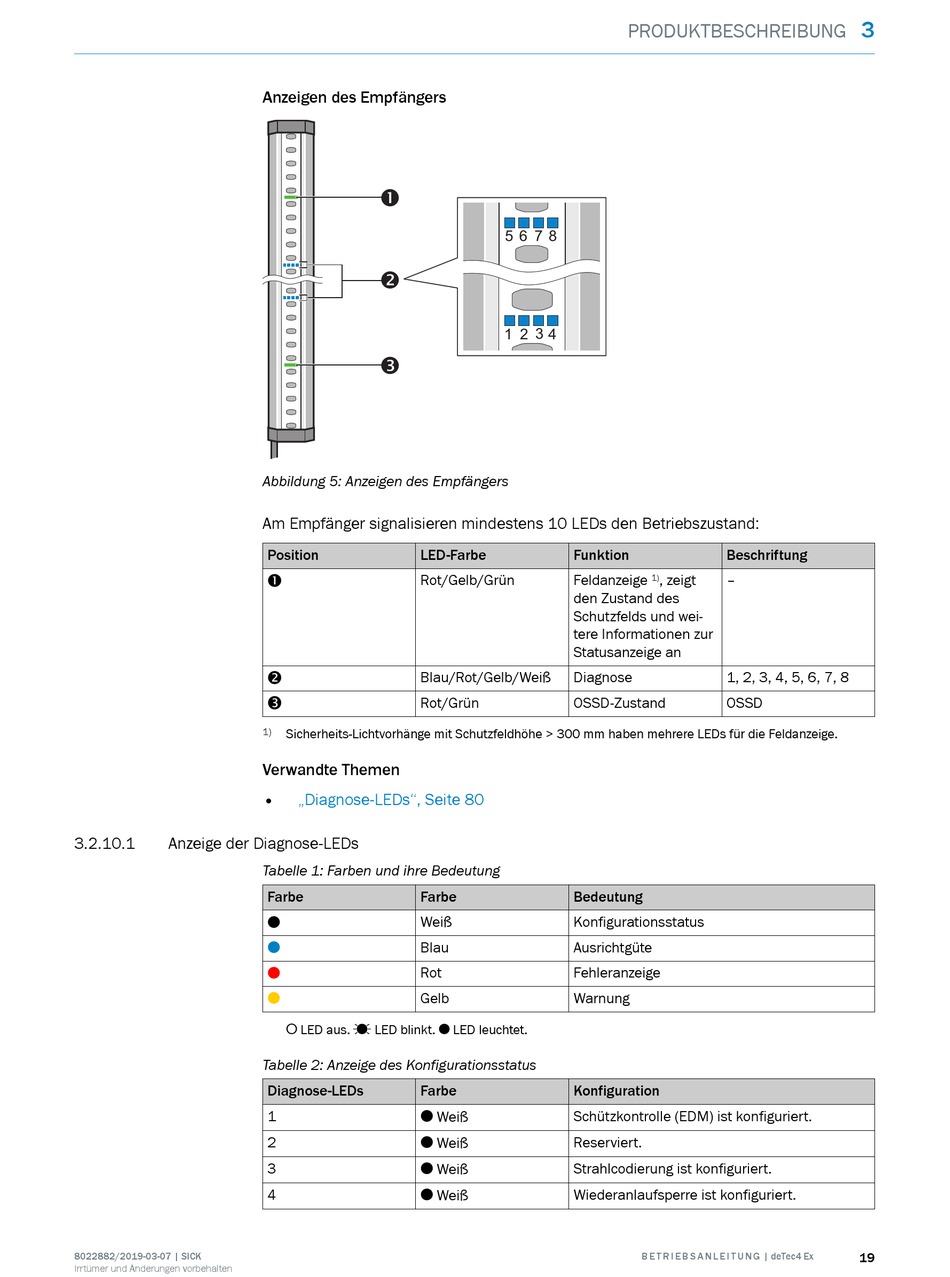

Abbildung 5: Anzeigen des Empfängers
Am Empfänger signalisieren mindestens 10 LEDs den Betriebszustand:
Position LED-Farbe
Rot/Gelb/Grün
!
Blau/Rot/Gelb/Weiß
"
Rot/Grün
§
1) Sicherheits-Lichtvorhänge mit Schutzfeldhöhe > 300 mm haben mehrere LEDs für die Feldanzeige.
Verwandte Themen
• „Diagnose-LEDs", Seite 80
Tabelle 1: Farben und ihre Bedeutung
Farbe Farbe
Weiß
O
Blau
O
Rot
O
Gelb
O
o LED aus. Ö LED blinkt. O LED leuchtet.
Tabelle 2: Anzeige des Konfigurationsstatus
Diagnose-LEDs Farbe
1
O Weiß
2
O Weiß
3
O Weiß
4
O Weiß
PRODUKTBESCHREIBUNG
5 6 7 8
1 2 3 4
Funktion
Feldanzeige 1) , zeigt
den Zustand des
Schutzfelds und wei‐
tere Informationen zur
Statusanzeige an
Diagnose
OSSD-Zustand
Bedeutung
Konfigurationsstatus
Ausrichtgüte
Fehleranzeige
Warnung
Konfiguration
Schützkontrolle (EDM) ist konfiguriert.
Reserviert.
Strahlcodierung ist konfiguriert.
Wiederanlaufsperre ist konfiguriert.
B E T R I E B S A N L E I T U N G | deTec4 Ex
3
Beschriftung
–
1, 2, 3, 4, 5, 6, 7, 8
OSSD
