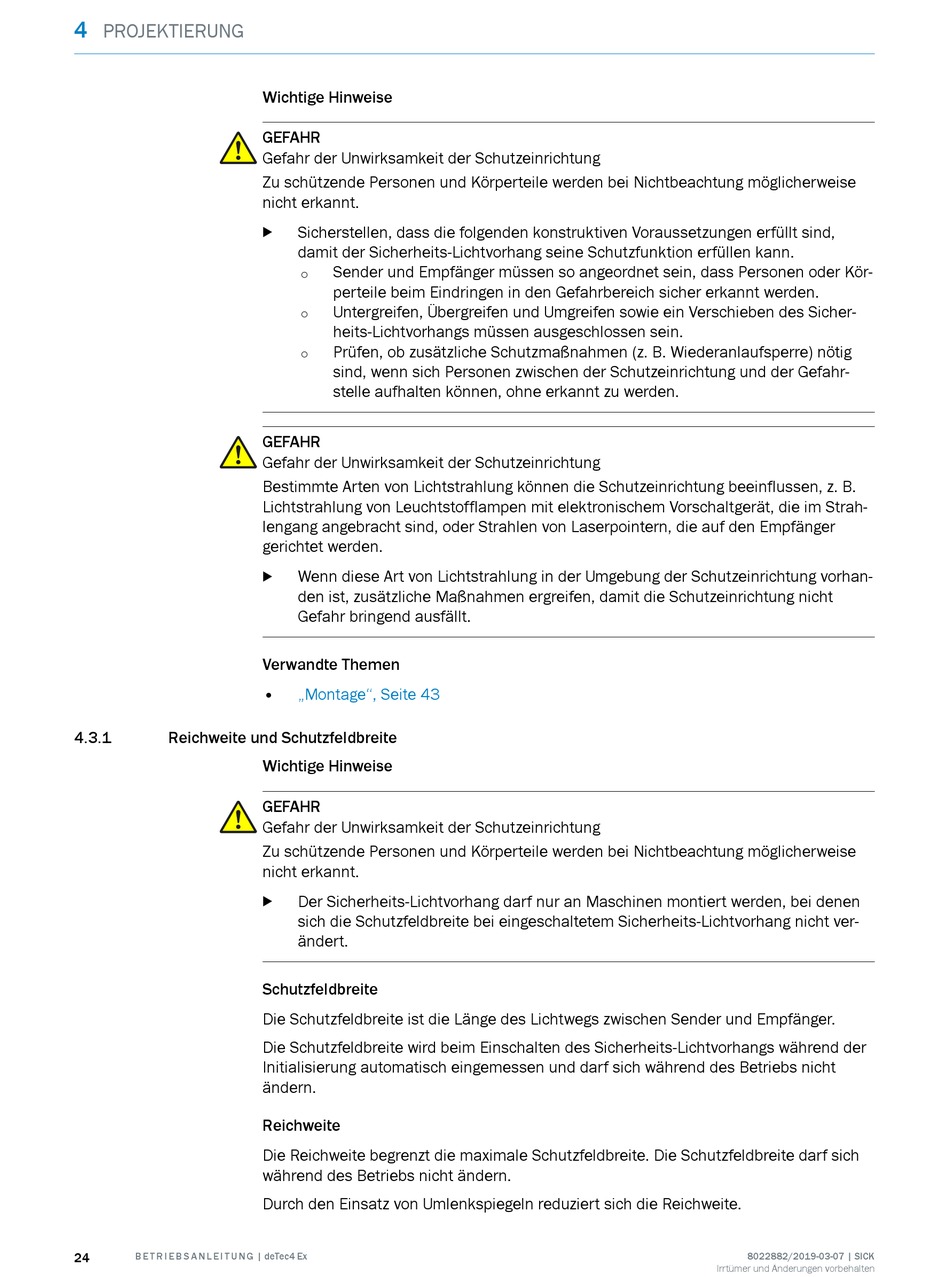

4
PROJEKTIERUNG
4.3.1

Reichweite und Schutzfeldbreite

24 B E T R I E B S A N L E I T U N G | deTec4 Ex
Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Sicherstellen, dass die folgenden konstruktiven Voraussetzungen erfüllt sind,
b
damit der Sicherheits-Lichtvorhang seine Schutzfunktion erfüllen kann.
Sender und Empfänger müssen so angeordnet sein, dass Personen oder Kör‐
°
perteile beim Eindringen in den Gefahrbereich sicher erkannt werden.
Untergreifen, Übergreifen und Umgreifen sowie ein Verschieben des Sicher‐
°
heits-Lichtvorhangs müssen ausgeschlossen sein.
Prüfen, ob zusätzliche Schutzmaßnahmen (z. B. Wiederanlaufsperre) nötig
°
sind, wenn sich Personen zwischen der Schutzeinrichtung und der Gefahr‐
stelle aufhalten können, ohne erkannt zu werden.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Bestimmte Arten von Lichtstrahlung können die Schutzeinrichtung beeinflussen, z. B.
Lichtstrahlung von Leuchtstofflampen mit elektronischem Vorschaltgerät, die im Strah‐
lengang angebracht sind, oder Strahlen von Laserpointern, die auf den Empfänger
gerichtet werden.
Wenn diese Art von Lichtstrahlung in der Umgebung der Schutzeinrichtung vorhan‐
b
den ist, zusätzliche Maßnahmen ergreifen, damit die Schutzeinrichtung nicht
Gefahr bringend ausfällt.
Verwandte Themen
•
„Montage", Seite 43
Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Der Sicherheits-Lichtvorhang darf nur an Maschinen montiert werden, bei denen
b
sich die Schutzfeldbreite bei eingeschaltetem Sicherheits-Lichtvorhang nicht ver‐
ändert.
Schutzfeldbreite
Die Schutzfeldbreite ist die Länge des Lichtwegs zwischen Sender und Empfänger.
Die Schutzfeldbreite wird beim Einschalten des Sicherheits-Lichtvorhangs während der
Initialisierung automatisch eingemessen und darf sich während des Betriebs nicht
ändern.
Reichweite
Die Reichweite begrenzt die maximale Schutzfeldbreite. Die Schutzfeldbreite darf sich
während des Betriebs nicht ändern.
Durch den Einsatz von Umlenkspiegeln reduziert sich die Reichweite.
