5.6 Die Griffe an der Abdeckung des Explosionsschutzgehäuses montieren
5.7

Montieren

48 B E T R I E B S A N L E I T U N G | deTec4 Ex
Wichtige Hinweise
GEFAHR
Entzündungs- oder Explosionsgefahr
Die 3/4"-NPT-Öffnung auf Beschädigungen des Gewindes prüfen.
b
Das Gerät nicht verwenden, wenn das Gewinde der 3/4"-NPT-Öffnung beschädigt
b
ist.
Vorgehensweise
1. Die Leitung durch die Leitungsverschraubung führen.
2. Die Leitungsverschraubung in die 3/4"-NPT-Öffnung des Explosionsschutzgehäu‐
ses schrauben.
3. Die Manschette der Leitungsverschraubung so anziehen, dass die Leitung sicher
befestigt ist.
Vorgehensweise
1. Die beiden Griffe mithilfe der mitgelieferten M6-Schrauben an der Abdeckung des
Explosionsschutzgehäuses befestigen.
2. Die Schrauben mit einem Drehmoment von 4,5 bis 5 Nm anziehen.

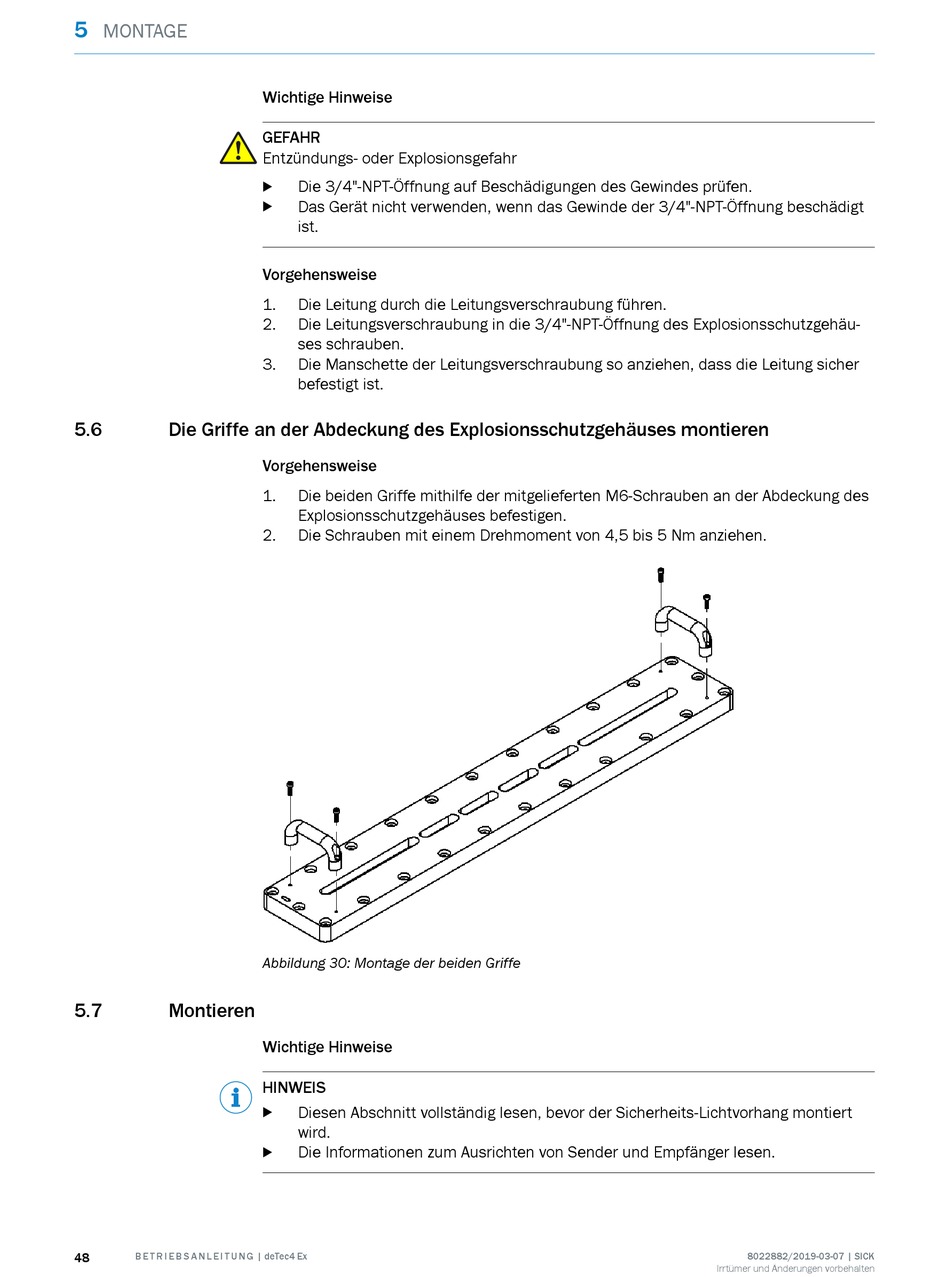

Abbildung 30: Montage der beiden Griffe
Wichtige Hinweise
HINWEIS
Diesen Abschnitt vollständig lesen, bevor der Sicherheits-Lichtvorhang montiert
b
wird.
Die Informationen zum Ausrichten von Sender und Empfänger lesen.
b
