4.4.1.1 Integrierte Wiederanlaufsperre und Rücksetzen
4.4.2 Schützkontrolle (EDM)
8022882/2019-03-07 | SICK
Irrtümer und Änderungen vorbehalten
Der Gefahr bringende Zustand (!) wird bei einer Lichtwegunterbrechung (") beendet
und die Maschine wird nicht wieder freigegeben (§), bis der Bediener den außerhalb
des Gefahrbereichs befindlichen Rücksetztaster betätigt ($). Die Maschine kann dann
in einem zweiten Schritt neu gestartet werden.
Je nach national gültigen Bestimmungen muss eine Wiederanlaufsperre vorhanden
sein, wenn das Schutzfeld hintertreten werden kann. Beachten Sie IEC 60204-1.
Voraussetzungen
• Eine Rücksetzeinrichtung, z. B. ein Rücksetztaster ist angeschlossen.
24 V DC

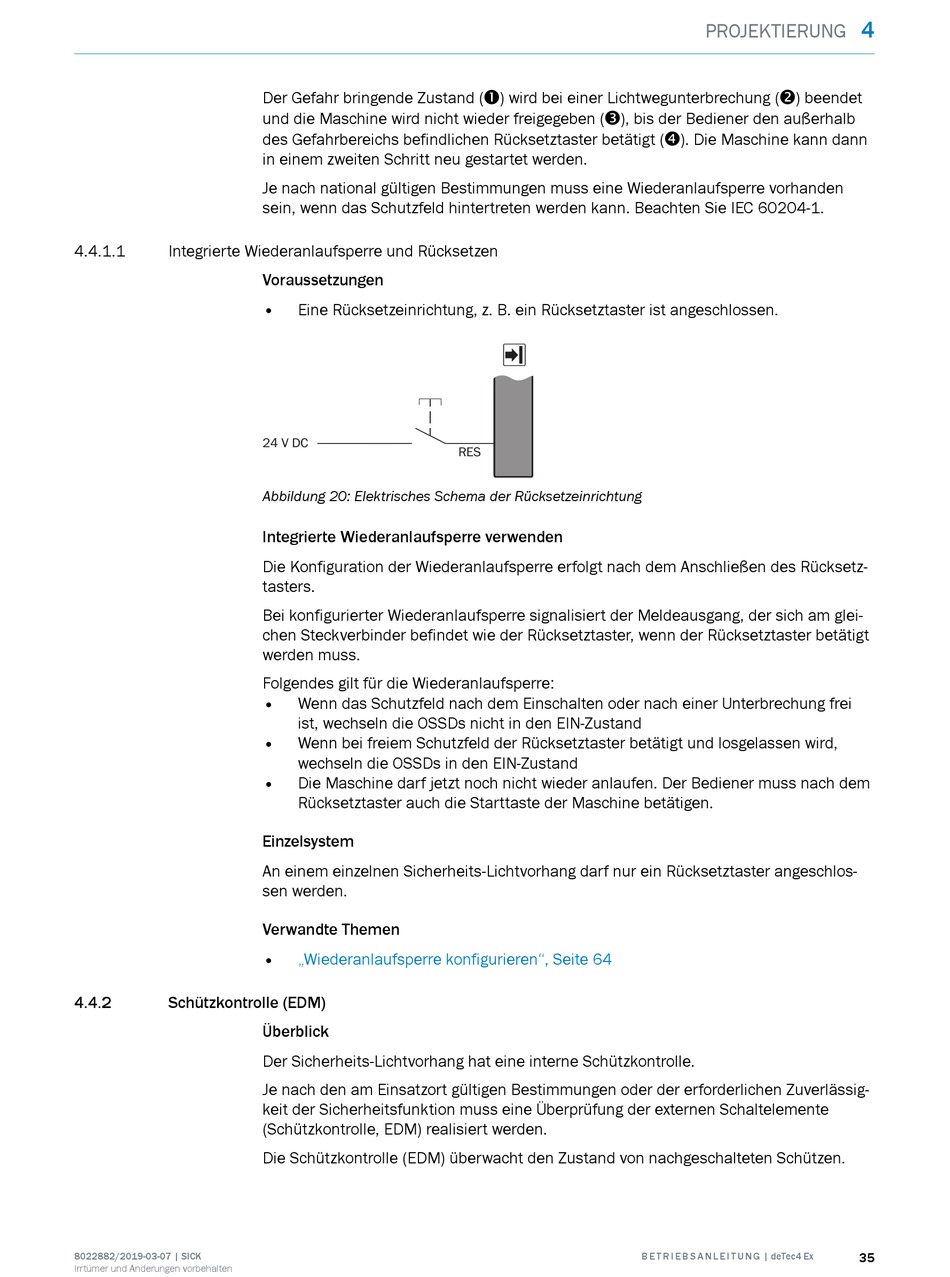

Abbildung 20: Elektrisches Schema der Rücksetzeinrichtung
Integrierte Wiederanlaufsperre verwenden
Die Konfiguration der Wiederanlaufsperre erfolgt nach dem Anschließen des Rücksetz‐
tasters.
Bei konfigurierter Wiederanlaufsperre signalisiert der Meldeausgang, der sich am glei‐
chen Steckverbinder befindet wie der Rücksetztaster, wenn der Rücksetztaster betätigt
werden muss.
Folgendes gilt für die Wiederanlaufsperre:
• Wenn das Schutzfeld nach dem Einschalten oder nach einer Unterbrechung frei
ist, wechseln die OSSDs nicht in den EIN-Zustand
• Wenn bei freiem Schutzfeld der Rücksetztaster betätigt und losgelassen wird,
wechseln die OSSDs in den EIN-Zustand
•
Die Maschine darf jetzt noch nicht wieder anlaufen. Der Bediener muss nach dem
Rücksetztaster auch die Starttaste der Maschine betätigen.
Einzelsystem
An einem einzelnen Sicherheits-Lichtvorhang darf nur ein Rücksetztaster angeschlos‐
sen werden.
Verwandte Themen
• „Wiederanlaufsperre konfigurieren", Seite 64
Überblick
Der Sicherheits-Lichtvorhang hat eine interne Schützkontrolle.
Je nach den am Einsatzort gültigen Bestimmungen oder der erforderlichen Zuverlässig‐
keit der Sicherheitsfunktion muss eine Überprüfung der externen Schaltelemente
(Schützkontrolle, EDM) realisiert werden.
Die Schützkontrolle (EDM) überwacht den Zustand von nachgeschalteten Schützen.
r
RES
