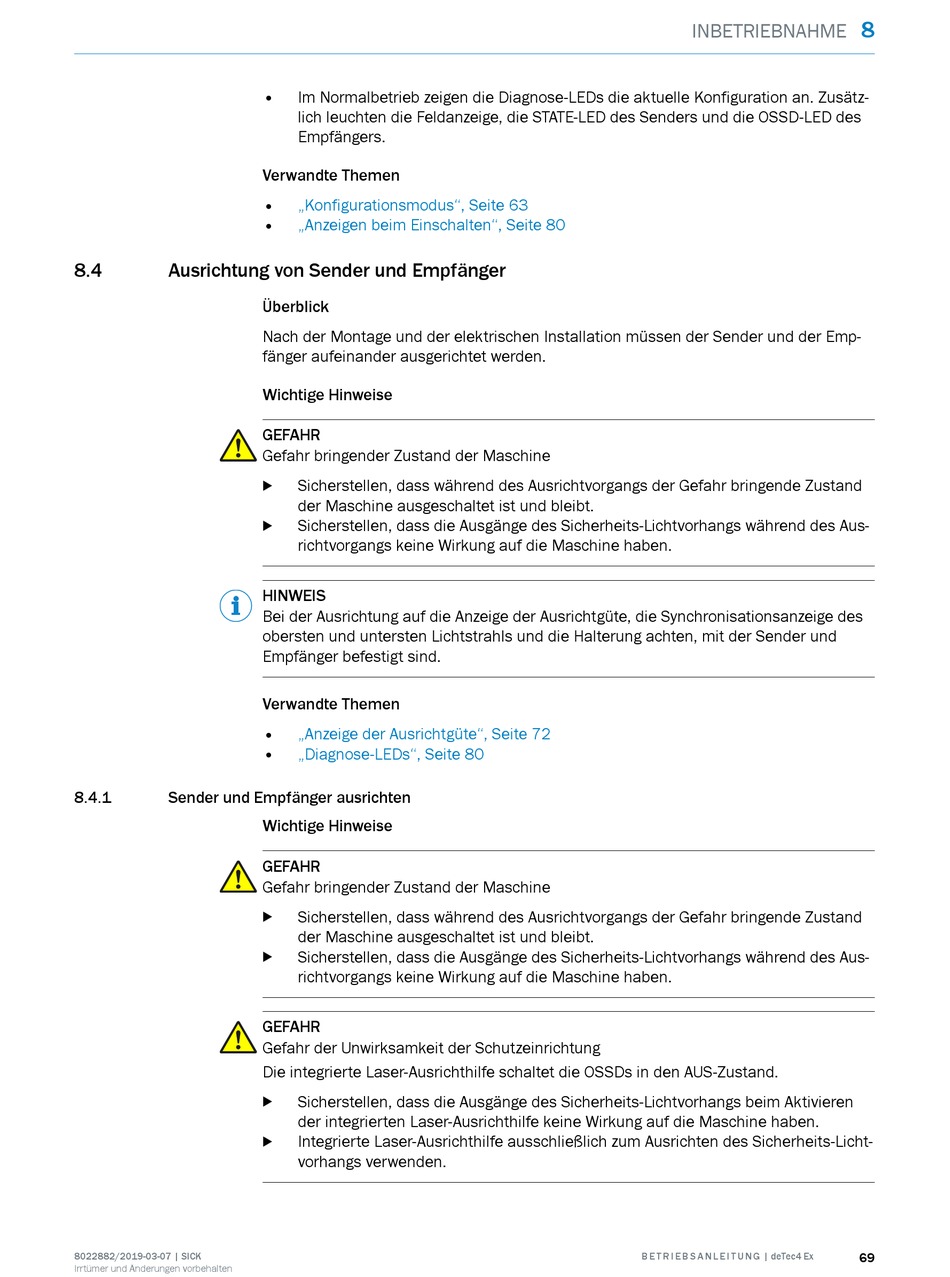

8.4 Ausrichtung von Sender und Empfänger
8.4.1 Sender und Empfänger ausrichten
8022882/2019-03-07 | SICK
Irrtümer und Änderungen vorbehalten
• Im Normalbetrieb zeigen die Diagnose-LEDs die aktuelle Konfiguration an. Zusätz‐
lich leuchten die Feldanzeige, die STATE-LED des Senders und die OSSD-LED des
Empfängers.
Verwandte Themen
• „Konfigurationsmodus", Seite 63
• „Anzeigen beim Einschalten", Seite 80
Überblick
Nach der Montage und der elektrischen Installation müssen der Sender und der Emp‐
fänger aufeinander ausgerichtet werden.
Wichtige Hinweise
GEFAHR
Gefahr bringender Zustand der Maschine
Sicherstellen, dass während des Ausrichtvorgangs der Gefahr bringende Zustand
b
der Maschine ausgeschaltet ist und bleibt.
Sicherstellen, dass die Ausgänge des Sicherheits-Lichtvorhangs während des Aus‐
b
richtvorgangs keine Wirkung auf die Maschine haben.
HINWEIS
Bei der Ausrichtung auf die Anzeige der Ausrichtgüte, die Synchronisationsanzeige des
obersten und untersten Lichtstrahls und die Halterung achten, mit der Sender und
Empfänger befestigt sind.
Verwandte Themen
•
„Anzeige der Ausrichtgüte", Seite 72
• „Diagnose-LEDs", Seite 80
Wichtige Hinweise
GEFAHR
Gefahr bringender Zustand der Maschine
Sicherstellen, dass während des Ausrichtvorgangs der Gefahr bringende Zustand
b
der Maschine ausgeschaltet ist und bleibt.
Sicherstellen, dass die Ausgänge des Sicherheits-Lichtvorhangs während des Aus‐
b
richtvorgangs keine Wirkung auf die Maschine haben.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Die integrierte Laser-Ausrichthilfe schaltet die OSSDs in den AUS-Zustand.
Sicherstellen, dass die Ausgänge des Sicherheits-Lichtvorhangs beim Aktivieren
b
der integrierten Laser-Ausrichthilfe keine Wirkung auf die Maschine haben.
Integrierte Laser-Ausrichthilfe ausschließlich zum Ausrichten des Sicherheits-Licht‐
b
vorhangs verwenden.
