MCW-D 200 – Sprechstellen
5.2

Sprechstellen MCW-D 2071 und 2073 mit Display

Die Sprechstellen MCW-D 2071 und MCW-D 2073 wurden speziell für Dolmetschanwendungen sowie Abstimmungen entwickelt und
funktionieren im Prinzip wie die anderen MCW-D Sprechstellen. Sie verfügen jedoch zusätzlich über drei weitere Tasten und ein Display. Mit
diesen Tasten können z.B. Kanal, Kopfhörerpegel und Gesamtlautstärke eingestellt werden sowie die Restbetriebszeit abgelesen werden.
Das Display verfügt über eine Beleuchtung, die bei jedem Tastendruck aktiviert wird und nach ca. 10 Sekunden automatisch erlischt.
Wichtig:
• Entfernen Sie vor Gebrauch der Sprechstelle die Transportsicherung (Kartonage) aus den Ladefächern der Sprechstellen im Lade-
und Transportkoffer MCW-D 10. Beim weiteren Transport sollte die Transportsicherung wieder in das jeweilige Ladefach gelegt werden.
• Die Ladekontakte (3) der Sprechstellen können Sachbeschädigungen, Verletzungen oder Brandschäden verursachen, wenn die
Kontakte mit leitenden Materialien wie Schmuck, Schlüsseln oder Ketten in Berührung kommen. Dies kann zu einem geschlosse-
nen Stromkreis und dadurch zur Erhitzung des Materials führen.
• Um einen solchen ungewollten Stromkreis zu vermeiden, müssen die Ladekontakte (3) mit Vorsicht behandelt werden. Dies gilt ins-
besondere dann, wenn die Sprechstellen in einer Tasche oder einem anderen Behälter zusammen mit metallischen Gegenständen
transportiert werden.
• Zum Ausrichten des Schwanenhalsmikrofons der Sprechstelle und zum Vermeiden einer Überdehnung und frühzeiti-
gen Verschleißerscheinungen, fassen Sie das Mikrofon immer am unteren flexiblen Teilstück an, niemals oben am
Mikrofonkopf oder am starren Rohr. Der Schwanenhals darf nur bis max. 90 Grad gebogen werden.

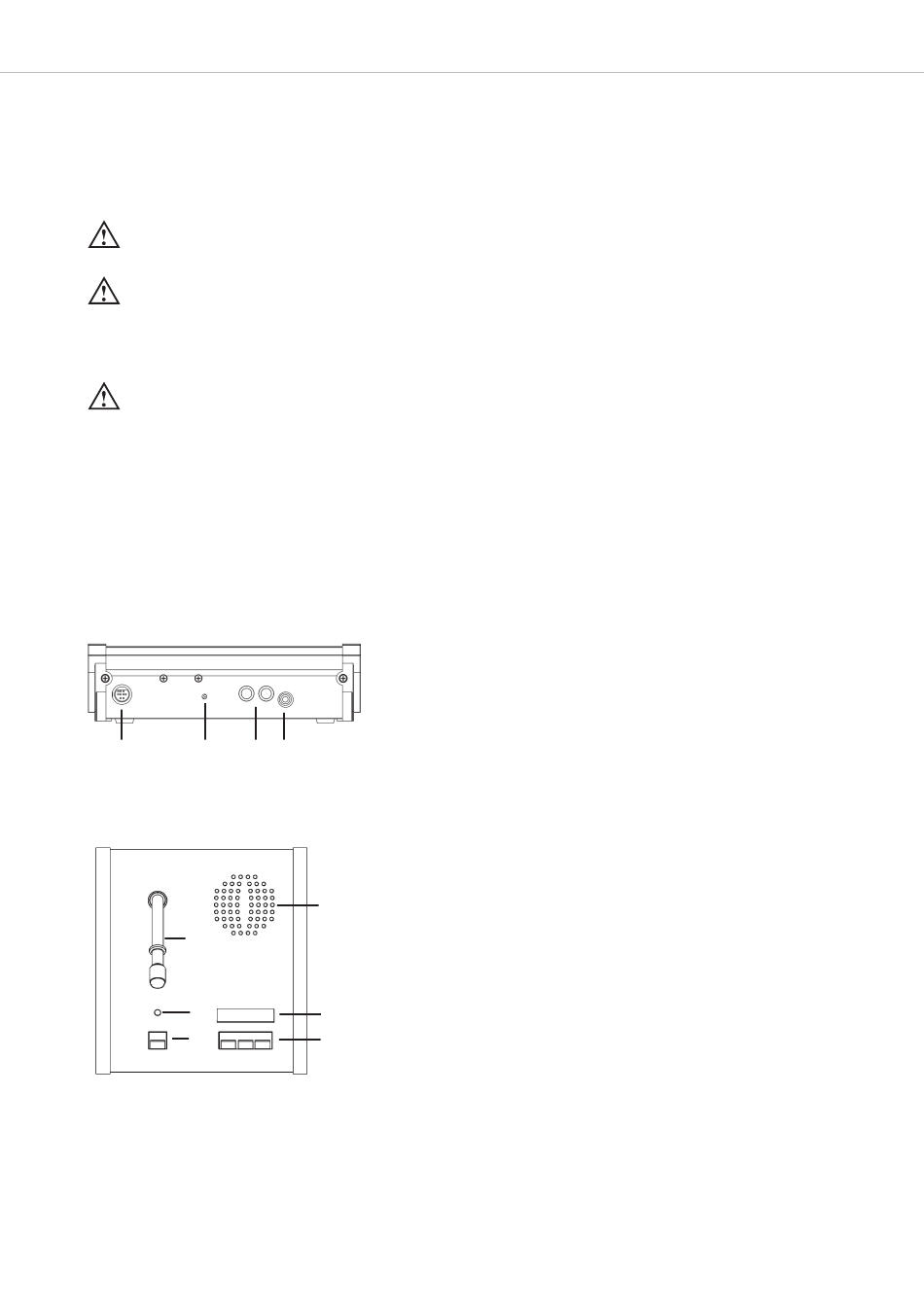

5.2.1 Bedien- und Kontrollelemente

Rückseite
(1) (2) (3)
Oberseite Delegierte MCW-D 2071
(5)
(7)
(8)
(1)
(2)
(3)
(4)
(4)
(5)
(6)
(7)
(8)
(6)
(11)
(12)
(11)
(12)
Multifunktionsbuchse (Anschluss von Einzel-Ladeadapter
oder DC-Speisung)
Betriebskontroll-LED
Ladekontakte für Ladegerät MCW-D 10, LE-D 10 bzw.
DC-Anschluss bei DC-gespeisten Sprechstellen
3,5 mm Stereo-Klinken-Buchse zum Anschluss für Recorder oder
Kopfhörer (z.B. DT 1)
Schwanenhalsmikrofon mit Leuchtring
Lautsprecher
LED zur Funktionsanzeige (grün/rot)
Mikrofontaste
LC-Display
Tasten für Einstellungen
