MCW-D 200 – Technische Daten
Nachrüstsatz Individuell In/Out CA 2451
8 Eingänge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-pol. Sub-D (female) entsprechend Anschlussbelegung TASCAM-DA Rekorder
Übertragungsbereich . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 Hz - 10 kHz (-3 dB)
8 Ausgänge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-pol. Sub-D (female) entsprechend Anschlussbelegung TASCAM-DA Rekorder
Übertragungsbereich . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 Hz - 10 kHz (-3 dB)
Ausgangspegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +6 dBu für Vollaussteuerung
Eingangspegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +6 dBu für Vollaussteuerung (ohne Limiter); max. Eingangspegel beachten

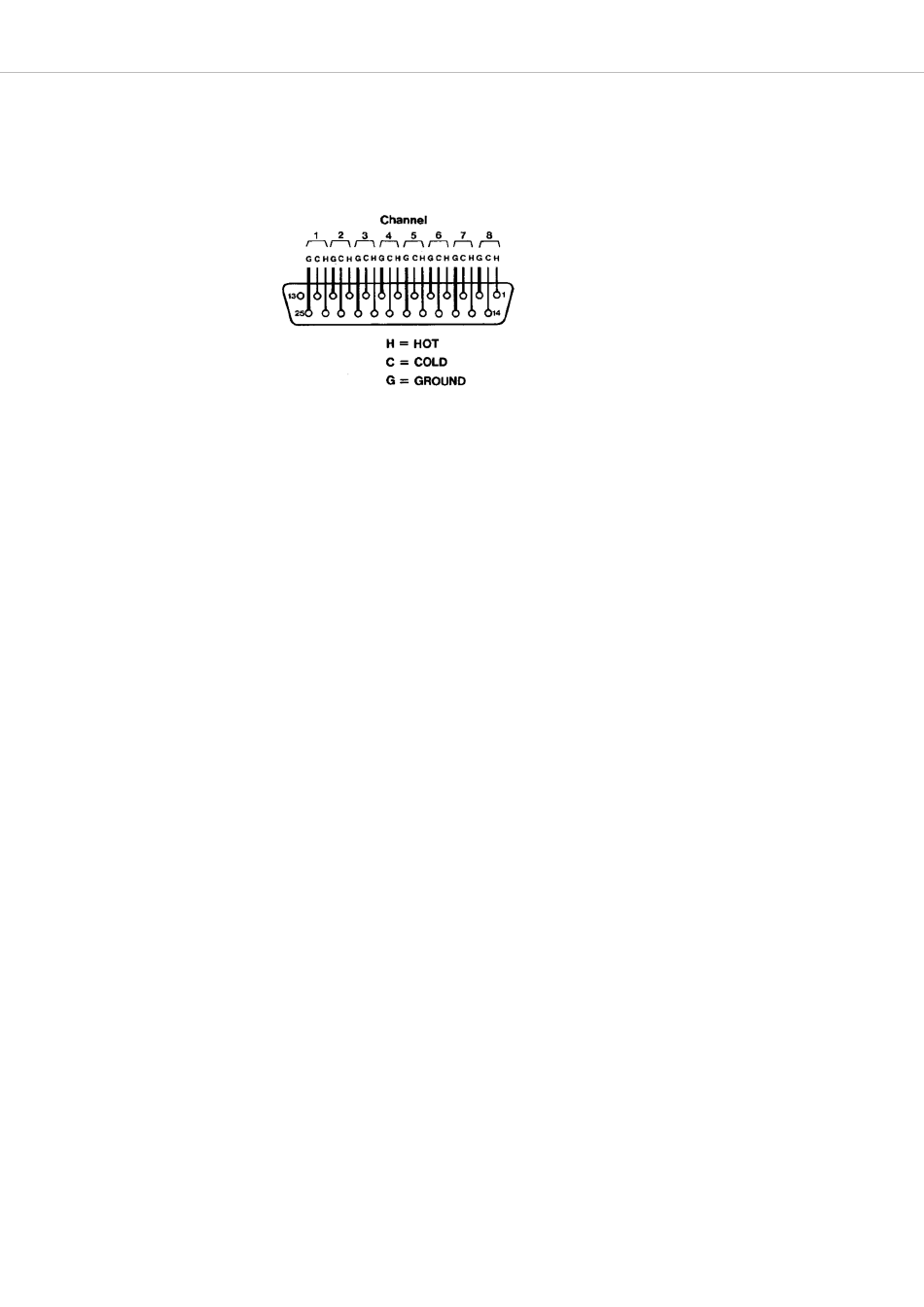

Anschlussbelegung:
Signalfluss MCW-D 200 mit angeschlossener Erweiterungsplatine CA 2451
Funktion Pinbelegung (Hot, Cold, Schirm)
Ausgang 1 24, 12, 25
Ausgang 2 10, 23, 11
Ausgang 3 21, 9, 22
Ausgang 4 7, 20, 8
Ausgang 5 18, 6, 19
Ausgang 6 4, 17, 5
Ausgang 7 15, 3, 16
Ausgang 8 1, 14, 2
Eingang 1 24, 12, 25
Eingang 2 10, 23, 11
Eingang 3 21, 9, 22
Eingang 4 7, 20, 8
Eingang 5 18, 6, 19
Eingang 6 4, 17, 5
Eingang 7 15, 3, 16
Eingang 8 1, 14, 2
DC Netzteil CA 2455
Spannung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 V (± 0,5 V) DC
Strombelastbarkeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . max. 333 mA
Eingangsspannung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110 - 240 V AC 50/60 Hz
Stecker. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Euro-Stecker; andere Stecker auf Anfrage
Einzelladegerät CA 2456
Type . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ansmann ACS 410 Traveller spezial
Eingangsspannung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 - 240 V AC 50/60 Hz Adapter für Europa, UK, USA und Australien
Ladestrom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . max. 650 mA (Anfangsladung mit ca. 80 mA)
Ladeüberwachung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ∅ U-Erkennung und Sicherheitstimer
Zusatzfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Vorentladung über Taste
Anzeigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LED rot für Laden
Ladedauer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ca. 4 Stunden bei vollständig leerem Akku
Antennenverstärker CA 2441 RT
Frequenzbereich. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,4 - 2,485 GHz;
Max. Eingangspegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 dBm
Verstärkung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 dB
Stromaufnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ca. 140 mA
Speisespannung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 V DC, Speisung erfolgt über MCW-D 50/100/200
Anschluss. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 x N female; inkl. Adapter male/male
Abmessungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Durchmesser: 26 mm
Gewicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166 g
Identisch mit Master-Ausgang (XLR)
Erste zugeteilte Delegiertensprechstelle
Zweite zugeteilte Delegiertensprechstelle
Dritte zugeteilte Delegiertensprechstelle
Vierte zugeteilte Delegiertensprechstelle
Fünfte zugeteilte Delegiertensprechstelle (optional)
Sechste zugeteilte Delegiertensprechstelle (optional)
Siebte zugeteilte Delegiertensprechstelle (optional)
Eingang Originalsprache (Floor lang.)
Eingang Fremdsprache 1
Eingang Fremdsprache 2
Eingang Fremdsprache 3
Eingang Fremdsprache 5
Eingang Fremdsprache 6 (optional)
Eingang Fremdsprache 7 (optional)
Eingang Fremdsprache 4 (optional)
LED grün für Geladen/Erhaltungsladung
Verpolung und defekter Akku werden über rotes Blinken angezeigt.
mit Filter gegen GSM-Telefone
Speisung über Eingang oder Ausgang
Länge: 100 mm
standardmäßig bestückt
standardmäßig bestückt
standardmäßig bestückt
standardmäßig bestückt
standardmäßig unbestückt
standardmäßig unbestückt
standardmäßig unbestückt
standardmäßig bestückt
Individual In
standardmäßig bestückt
standardmäßig bestückt
standardmäßig bestückt
standardmäßig unbestückt
standardmäßig unbestückt
standardmäßig unbestückt
standardmäßig bestückt
