MCW-D 200 – Spécifications techniques
Carte CA 2451 Entrées / Sorties individuelles
8 entrées . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Connecteur Sub-D 25 points Femelle (Brochage type TASCAM)
Réponse en fréquence . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 Hz – 10 kHz (-3dB)
8 sorties . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Connecteur Sub-D 25 points Femelle (Brochage type TASCAM)
Réponse en fréquence . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 Hz – 10 kHz (-3dB)
Niveau de sortie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . + 6 dB pour le niveau max.
Niveau d'entrée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . + 6 dB pour le niveau max. sans limiteur

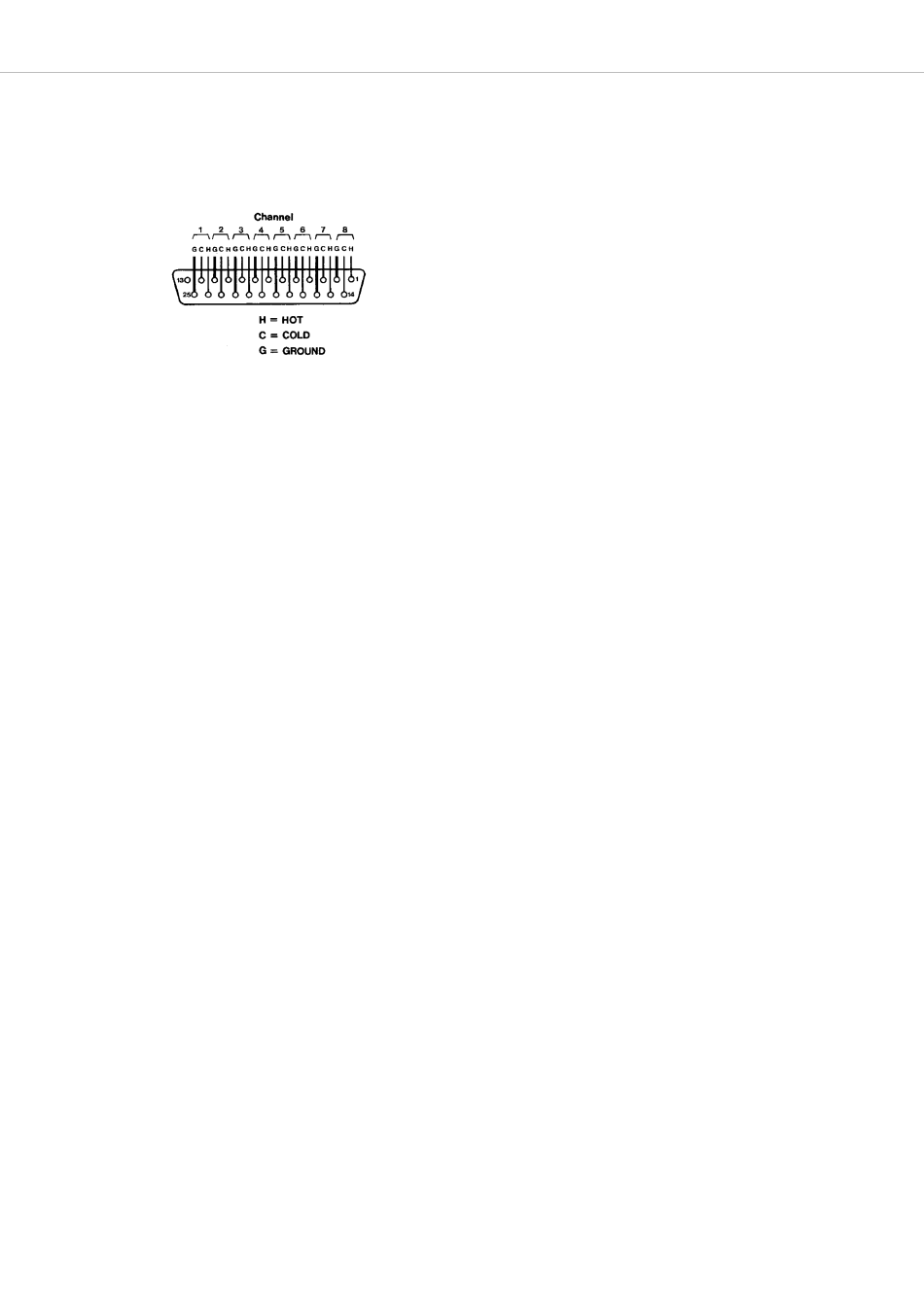

Brochage:
MCW-D 200 Affectation Audio et Connexion de la CA 2451
Fonction Broches (Chaud, Froid ,Masse)
Sortie 1 24, 12, 25
Sortie 2 10, 23, 11
Sortie 3 21, 9, 22
Sortie 4 7, 20, 8
Sortie 5 18, 6, 19
Sortie 6 4, 17, 5
Sortie 7 15, 3, 16
Sortie 8 1, 14, 2
Entrée 1 24, 12, 25
Entrée 2 10, 23, 11
Entrée 3 21, 9, 22
Entrée 4 7, 20, 8
Entrée 5 18, 6, 19
Entrée 6 4, 17, 5
Entrée 7 15, 3, 16
Entrée 8 1, 14, 2
CA 2455 Alimentation
Tension . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 V (± 0,5 V) Continu
Intensité maximale admissible . . . . . . . . . . . . . . . . . . . . . 333 mA max.
Alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110 –240 Vca 50/60 Hz
Connecteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Prise type Euro, autre type sur demande
CA 2456 Chargeur individuel
Type . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ansmann ACS 410 spécial voyage
Alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 –240 Vca 50/60 Hz, adaptateur pour : Europe, UK, USA et Australie
Courant de charge. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 650 mA max. (début de charge avec 80 mA environ)
Contrôle de la charge . . . . . . . . . . . . . . . . . . . . . . . . . . . Reconnaissance D tension, et temporisation
Fonction additionnelle . . . . . . . . . . . . . . . . . . . . . . . . . . . Pré-décharge par un interrupteur
Indications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LED rouge d'indication de charge
Temps de charge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . env. 4h quand la batterie est vide
Amplificateur d'antenne CA 2441 RT
Gamme de fréquences. . . . . . . . . . . . . . . . . . . . . . . . . . . 2,4 - 2,485 GHz;
Niveau d'entrée max. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 dBm
Amplification . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 dB
Courant absorbé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140 mA env.
Tension d'alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 V DC, alimentation se fait via MCW-D 50/100/200
Connexion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 x N femelle, avec adaptateur mâle/mâle
Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Diamètre: 26 mm
Poids . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166 g
Identique à la sortie principale
Premier poste délégué alloué
Deuxième poste délégué alloué
Troisième poste délégué alloué
Quatrième poste délégué alloué
Cinquième poste délégué alloué
Sixième poste délégué alloué
Septième poste délégué alloué
Entrée langue originale
Entrée langue interprétée 1
Entrée langue interprétée 2
Entrée langue interprétée 3
Entrée langue interprétée 5
Entrée langue interprétée 6
Entrée langue interprétée 7
Entrée langue interprétée 4
LED verte d'indication de fin de charge et de charge d'entretien
LED rouge clignotante indiquant un défaut de polarité ou un
Accumulateur défectueux
avec filtre contre téléphone GSM
alimentation via entrée ou sortie
Longueur: 100 mm
Standard
Standard
Standard
Standard
Option
Option
Option
Standard
Entrée individuelle
Standard
Standard
Standard
Option
Option
Option
Standard
