(11) Extension: NF-Eingang für Erweiterungseinheit
(12) Input AF: Eingang für niederpeglige Signale wie z.B. von Telefonanlagen
(ACHTUNG: Es kann keine Telefonleitung A und B direkt angeschlossen werden. Ein Telefonhybrid ist notwendig.)
(13) Input AUX: trafosymmetrischer Signaleingang für Drahtlos-Empfänger, Mischpult oder Signalübernahme aus Nachbarraum, etc.
(14) Return und
(15) Send: Signal-Eingang und -Ausgang bilden zusammen den Insert für eine externe Signalbearbeitung durch Equalizer oder Effekt-
geräte in der Sprechstellen-Mikrofonsumme. Für externe Einspielungen (Anschluß 12 + 13) erfolgt keine Signalbearbeitung.
(16) Record: Anschluß für Recorder zur Dokumentation.
(17) RS 485: dient zum Anschluß eines Großbilddisplays beim Einsatz der Sprechstellen für Abstimmverfahren.
(18) RS 232: dient zum Anschluß von Bedien-PC via Mouse oder Touchscreen oder für weitere am Markt befindliche
Konferenzsteuerungssysteme wie z.B. AMX/Panja
Bezüglich RS 232-Protokoll siehe Anhang.
(19) Netzanschluß
3.

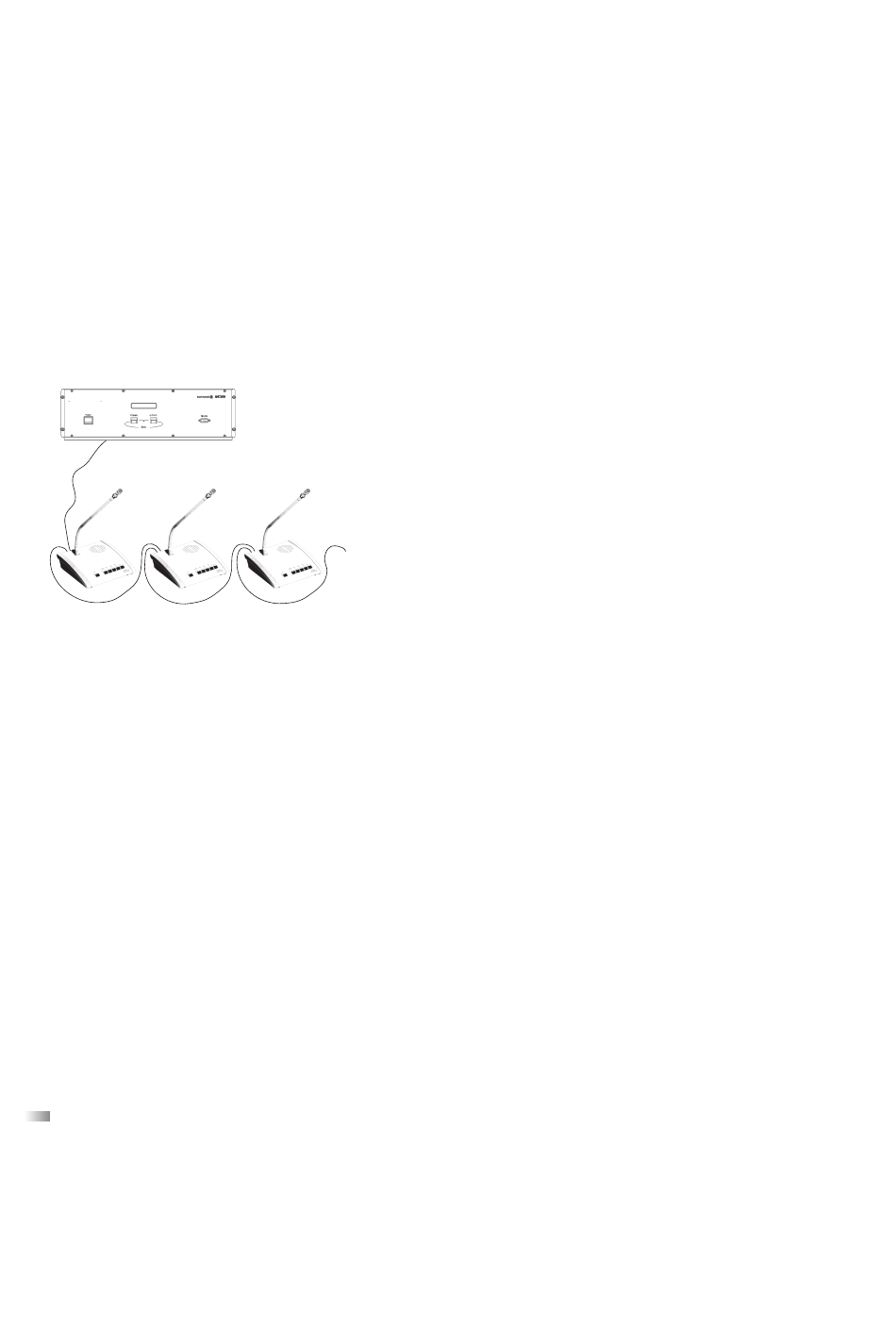

Installation MCS 100 und Sprechstellen
MCS 100
MCS 1036
oder / or
MCS 1038
Systemanschlußkabel CA 1402
System Connecting Cable CA 1402
Hinweis:
Zum Anschluß der Untertischsprechstellen MCS 1213, 1223, 1613 und 1623 an die Diskussions-Steuereinheit MCS 100 sowie zur
Verbindung untereinander muß das Anschlußkabel CA 1502 verwendet werden.
Die Gesamtlänge des Buskabels darf 300 m nicht überschreiten. Jede einzelne Stichleitung in dieser Installation darf nicht länger als
5 m sein.
Sicherheitshinweise
•
Beim Anschließen von weiteren Sprechstellen, externen Geräten usw. muß die MCS 100 immer ausgeschaltet sein.
•
Schalten Sie die Sprechstellen immer aus, wenn Sie Anschlüsse oder Adressierungen an den Sprechstellen vornehmen.
Wichtig:
Wir empfehlen beim Einsatz von bis zu 32 Sprechstellen diese komplett an Sprechlinie Microphone Line 1 (9) anzusch-
ließen. Wenn Sie mehr Sprechstellen einsetzen, achten Sie darauf, daß an Line 2 (10) mindestens 5 angeschlossen wer-
den.
Beispiel: Insgesamt werden 33 Sprechstellen angeschlossen, davon 28 Sprechstellen an Line 1 (9) und 5 Sprechstellen an
Line 2 (10).
4. Netzspannung
Die Netzspannung der integrierten Netzteile ist bei Auslieferung auf 230 V eingestellt. Sollte die ortsübliche Netzspannung
115 V entsprechen, schrauben Sie die Bodenblende der MCS 100 ab und stellen Sie die zwei roten Schiebeschalter an den beiden
Schaltnetzteilen auf 115 V.
Vorsicht:
Bevor Sie die Bodenblende abschrauben, muß das Gerät ausgeschaltet und vom Netz getrennt werden. Sie könnten
sonst einen elektrischen Schlag erleiden.
8
®
, Crestron
®
oder Syscon.
1.
Bevor Sie die MCS 100 an das Netz anschließen, überprüfen Sie bitte
die Netzspannung (siehe Kapitel 4. „Netzspannung").
2.
Adressieren Sie die Sprechstellen wie unter Kapitel „1.3
Adressierung der Sprechstellen" beschrieben.
3.
Schließen Sie die erste Sprechstelle an den Sprechstelleneingang der
Diskussions-Steuereinheit MCS 100 an. Benutzen Sie dafür das Kabel
CA 1514. Die anderen Sprechstellen werden im Einkabelprinzip
angeschlossen, d.h. die zweite Sprechstelle wird an die erste ange-
schlossen, die dritte an die zweite usw. Benutzen Sie hierfür das
Kabel CA 1402.
4.
Pro Sprechlinie können jeweils max. 32 Sprechstellen angeschlossen
werden. In einer Sprechlinie sollten mindestens 5 Sprechstellen ange-
schlossen werden, um eine Übersteuerung des Eingangs der
Steuerzentrale zu vermeiden.
