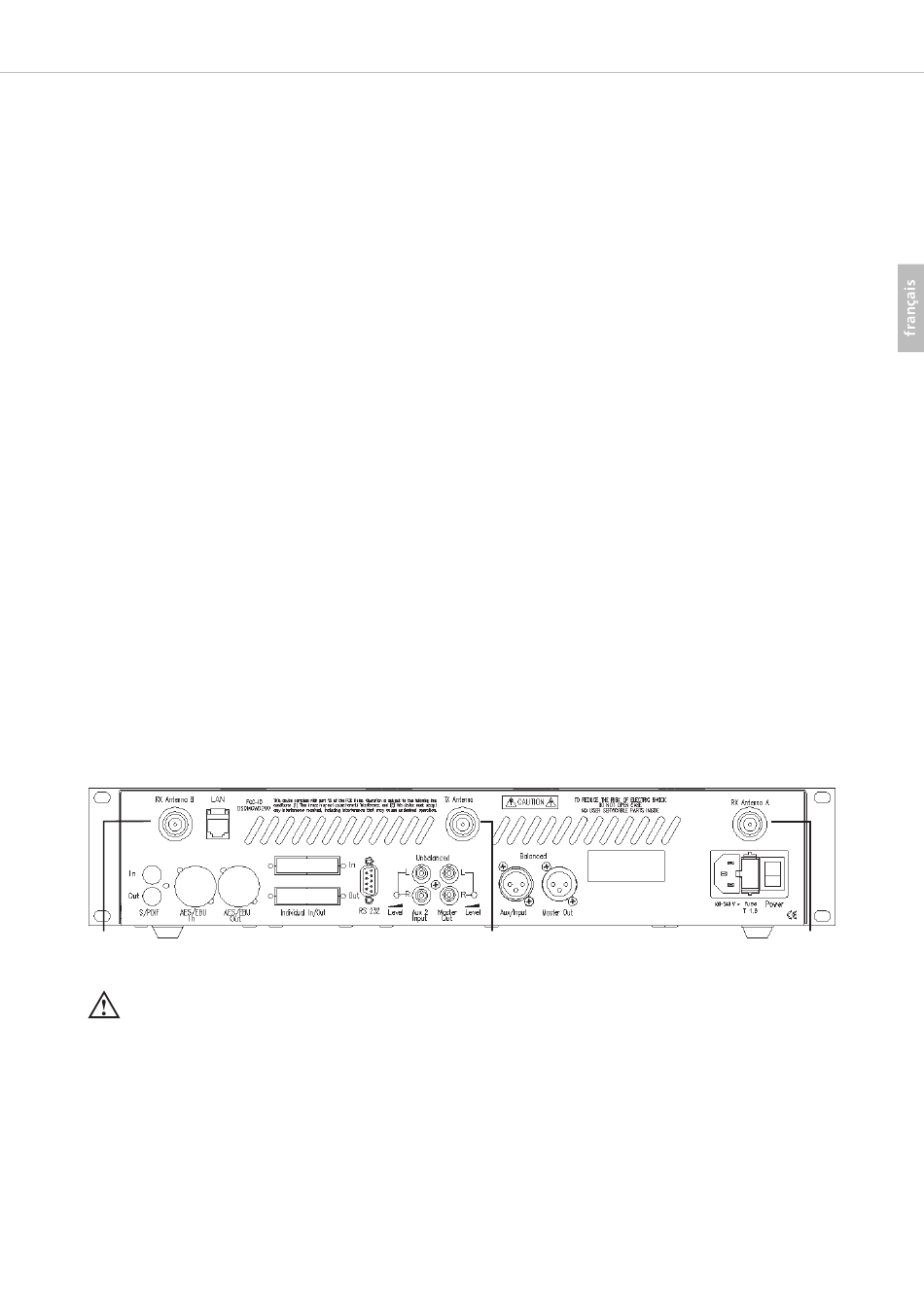

MCW-D 200 – Centrale de contrôle
(5) Branchement réseau RLE (RJ 45 connecteur) IPX ou TCP/IP
(6) Connecteurs pour les antennes de réception A/B.
(7) Fusible.
(8) Interrupteur Arrêt / Marche.
(9) Prise secteur.
(10) Connecteur XLR 3 points mâle, sortie audio principale, symétrique, pour le raccordement vers une console ou un système de sonorisation
externe (+6 dBm).
(11) Connecteur XLR 3 points femelle, entrée Aux 1, pour le raccordement d'une source audio externe
(12) Connecteur pour l'antenne d'émission.
(13) Réglage du niveau de sortie principale sur prises RCA.
(14) Connecteurs RCA asymétriques, pour le raccordement vers une console ou un système de sonorisation externe ou un enregistreur
( L + R ).
(15) Connecteurs RCA asymétriques, entrée Aux 2, pour le raccordement d'une source audio externe tel q'un lecteur de CD (L + R).
(16) Réglage du niveau pour l'entrée AUX 2 RCA.
(17) Port RS-232 pour le raccordement à un PC ou à un media contrôleur. (Sub-D 9 broches).
Vous devez utiliser un câble zéro-modem ou «crossover» (femelle - femelle).
En option, il y a des cartes disponibles:
(18) CA 2451 - Entrées / Sorties analogiques individuelles ( 2 x 25 Sub D) pour par exemple, les applications de traduction simultanée et
pour la transmission et la réception de signaux individuels. Voir chapitre 4.1.
(19) CA 2452 - Entrées / Sorties numériques, AES/EBU (XLR) et S/PDIF (RCA).
3.2

Installation

3.2.1 Placement de la centrale

• Placez la centrale de contrôle MCW-D 200 dans la même pièce que les émetteurs.
• Ne placez pas la centrale de contrôle MCW-D 200 trop près d'un équipement travaillant avec un contrôleur numérique.

3.2.2 Raccorder les antennes

• Raccordez les deux antennes de réception sur les entrées d'antenne A et B (6).
Pour une installation mobile, nous vous conseillons d'utiliser des antennes souples coudées CA 2411.
• Raccordez l'antenne de transmission sur la sortie (12).
Pour une installation mobile, nous vous conseillons d'utiliser une antenne souple coudée CA 2411.
(6)
Important:
• Entre les antennes et les postes il doit y avoir une inter-visibilité, c'est-à-dire qu'il ne doit pas y avoir d'obstacles entre la
MCW-D 200 et les postes. La plage de portée est de 30 mètres environs. Pour un fonctionnement optimum, la surface de la table
est importante. Les tables en bois ou en plastique sont idéales, mais les tables en métal peuvent créer des interférences et diminuer
la portée.
• En cas d'inter-visibilité, une distance minimum de 1 m entre les antennes et les postes doit être respectée.
(12)
