MCW-D 200 – Steuerzentrale
2.

Aufstellung

Die Steuerzentrale MCW-D 200 ist zur Aufstellung auf einen Tisch bzw. zum Einbau in ein 19"-Rack vorgesehen. Bei der Aufstellung müssen
Sie die Sicherheitsinformationen in Kapitel 1 beachten.
Insbesondere und darüber hinaus
• darf die Umgebungstemperatur am Aufstellungsort 40°C nicht überschreiten.
• darf der Aufstellungsort keiner übermäßigen Staub- und Feuchtigkeitsentwicklung ausgesetzt sein.
• sollte das Gerät keiner direkten Sonneneinstrahlung ausgesetzt sein.
• müssen die Anschlüsse vor direktem Zugriff während des Betriebes geschützt sein.
• müssen die Zuleitungen gegebenenfalls durch extern anzubringende Vorrichtungen zugentlastet werden.
• muss der Aufstellungsort vor Vibrationen geschützt sein.
3.

Steuerzentrale MCW-D 200

Die Steuerzentrale MCW-D 200 ist das Herzstück des Systems. Mit ihr werden die Delegierten- und Präsidenten sprech stellen gesteuert.
Mit den entsprechenden Erweiterungskarten stellt sie weitere Sende- und Empfangskanäle zur Verfügung oder ermöglicht Dolmetsch -
anwendungen.
3.1

Bedien- und Kontrollelemente

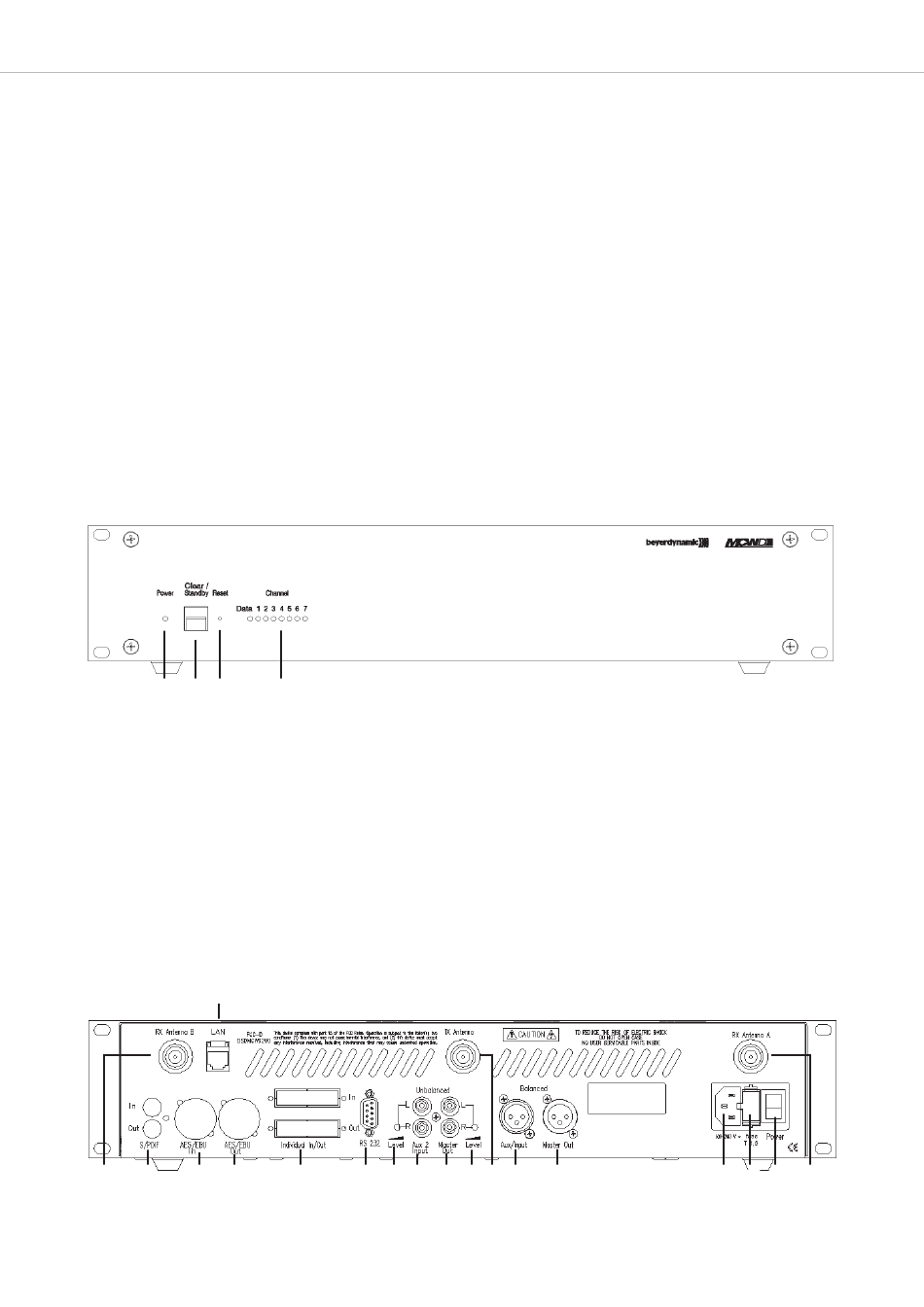

Vorderseite
(1) (2) (3)
(1) Power-LED. LED leuchtet grün: Gerät ist eingeschaltet und betriebsbereit.
(2) Stand-By-Taster. Bei längerem Drücken (> 3 Sekunden) werden alle eingeschalteten Sprechstellen im Empfangsbereich abgeschaltet. Bei
kurzem Drücken werden alle zugeteilten Mikrofone abgeschaltet.
(3) Reset, setzt die Anlage in den Einschaltzustand zurück. (Versenkter Taster, z.B. mit Büroklammer bedienen.)
(4) LEDs für Status der Empfangskanäle. LED leuchtet grün: Kanal frei. LED leuchtet rot: Kanal belegt.
Standardeinstellung: Kanal „Data" für Datenkommunikation. Kanal 1 - 4 für Sprechstellen, Kanäle 5 - 7 nicht bestückt.
Hinweis:
Die „Data"-LED leuchtet kurz rot auf, wenn eine Delegiertensprechstelle einen gültigen Befehl sendet, z.B. wenn die Batteriespannung
unter die vorgegebene Schwelle sinkt, sendet die Sprechstelle ca. einmal pro Minute eine Nachricht auf dem Datenkanal.
Rückseite
(5)
(6) (19) (19) (19)
(4)
(18) (17) (16) (15) (14) (13) (12) (11) (10)
6
(9) (7) (8) (6)
