MCW-D 200 – Blockschaltbild
Antennenverstärker CA 2441 T
Frequenzbereich. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,4 - 2,485 GHz;
Max. Eingangspegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 dBm
Max. Ausgangspegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 dBm
Verstärkung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 dB
Stromaufnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ca. 340 mA
Speisespannung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 V DC, Speisung erfolgt über MCW-D 50/100/200
Anschluss. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 x N female; inkl. Adapter male/male
Abmessungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Durchmesser: 26 mm
Gewicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166 g
Digitale Ein- und Ausgänge AES/EBU und S-PDIF CA 2452
Ausgänge
1 x AES/EBU. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-pol. XLR, male
1 x S-PDIF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Cinch, koaxial
Abtastrate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48 kHz
Eingänge
1 x AES /EBU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-pol. XLR, female
1 x S-PDIF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Cinch, koaxial
Abtastrate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 kHz, 44,1 kHz, 48 kHz oder 96 kHz (sample rate converter)
13.

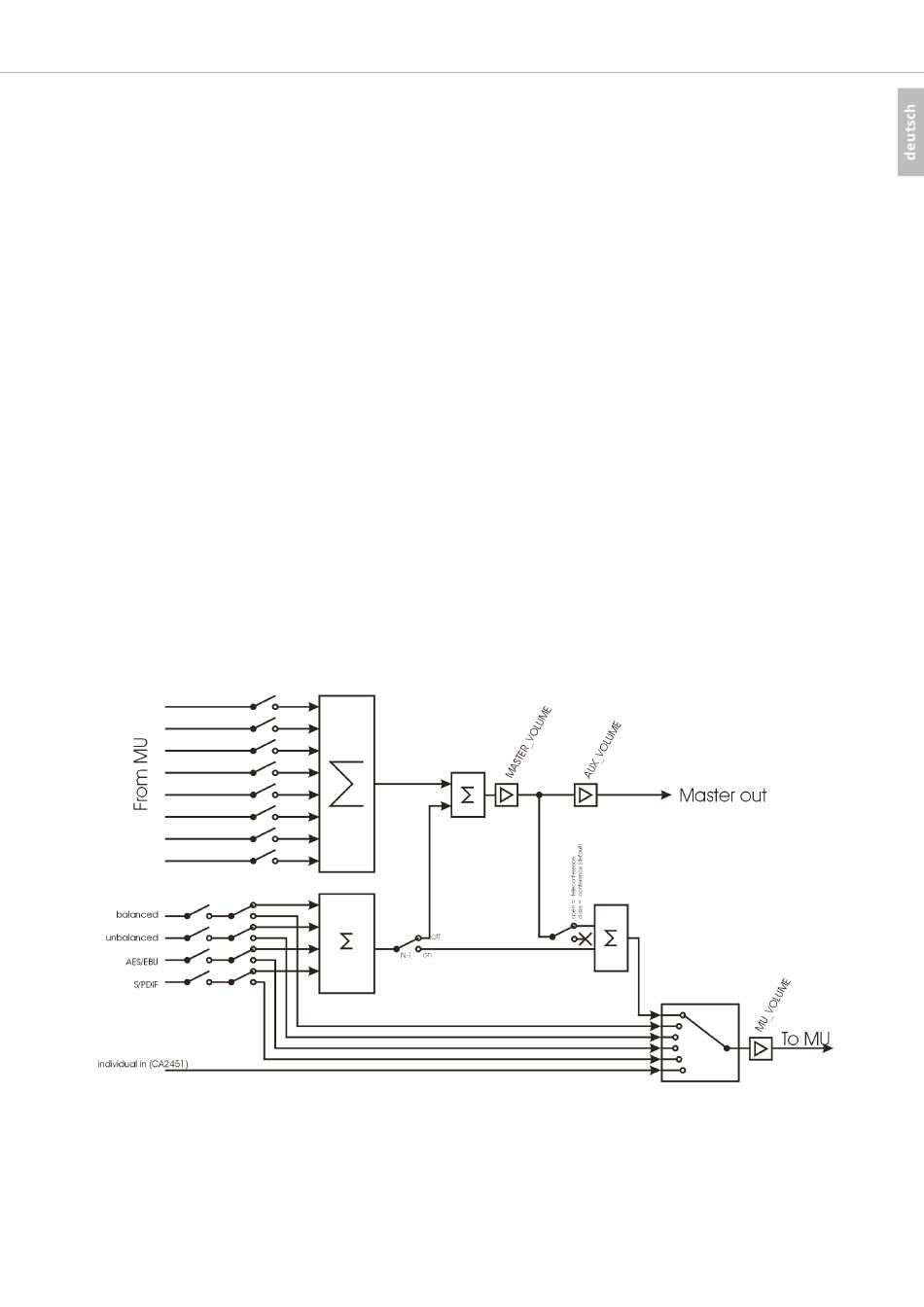

Blockschaltbild Audio-Signalfluss

mit Filter gegen GSM-Telefone
Speisung über Eingang oder Ausgang
Länge: 100 mm
Eingang per MCW-D 200 Editor Software schaltbar
