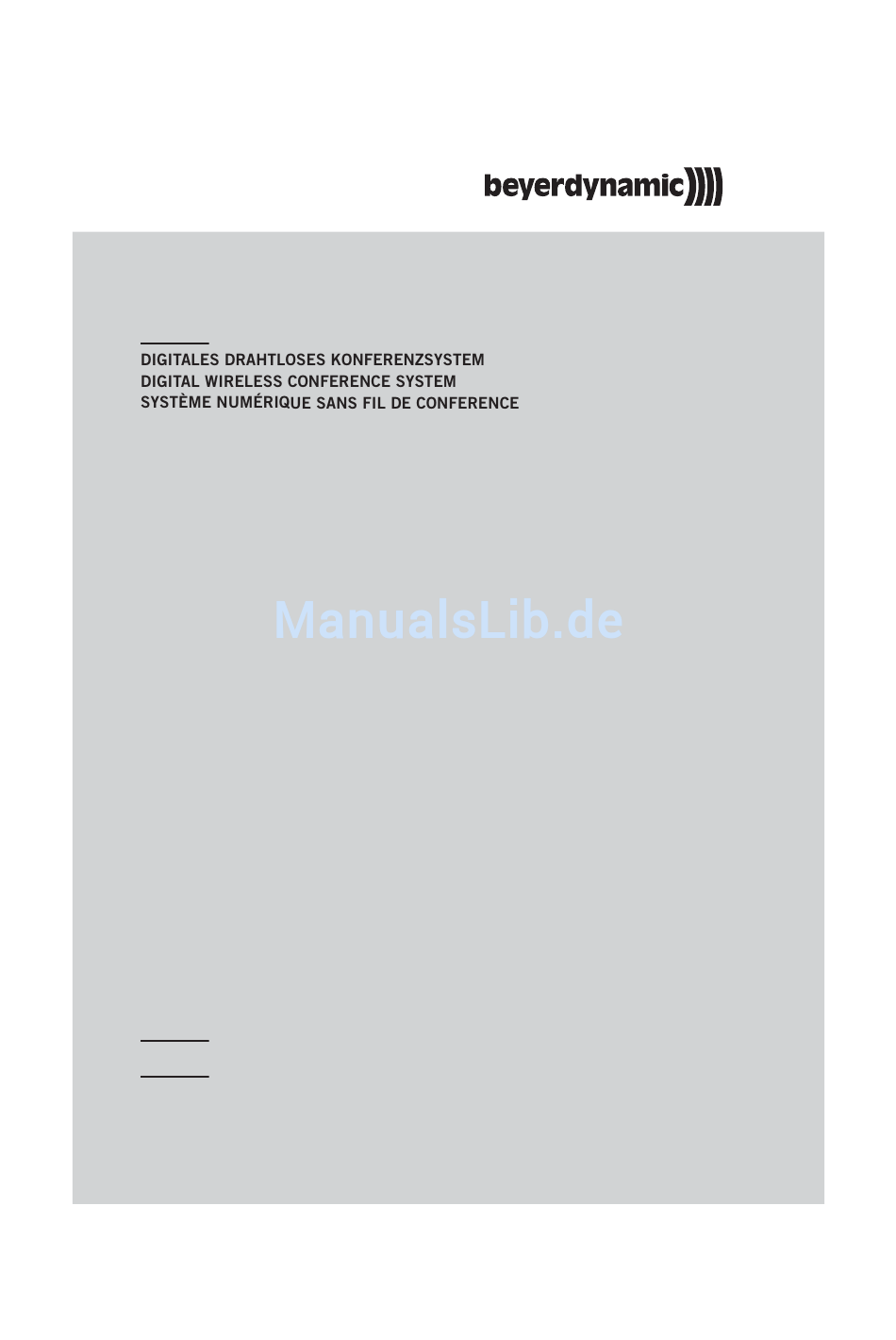

- Seite 1 QUINTA Kurzanleitung Quick Start Guide Guide de démarrage rapide...
-
Seite 2: Registrierung
Registration Please register at www.beyerdynamic.com/quinta/register. We will inform you about software updates and new developments of our Quinta product range. When registering you will be eligible to receive the Conference software control module (Quinta Conference Controller) free of charge. Enregistrement Veuillez vous enregistrer sur www.beyerdynamic.com/quinta/register. -
Seite 3: Inhaltsverzeichnis
2. Controls and Indicators ....Page 2.1 Quinta CU Control Unit ....Page 2.2 Quinta MU Microphone Units . -
Seite 4: Quick Start Guide Quinta
Ihr Vertrauen. Nehmen Sie sich bitte einige Minuten Zeit und lesen Sie diese Information vor Inbetriebnahme aufmerksam durch. Eine ausführliche Beschreibung des Quinta-Systems und der Quinta Conference Software finden Sie in den jeweiligen Bedienungsanleitung „Quinta Konferenzsystem“ bzw. „Quinta Conference Software“ im Internet unter: www. - Seite 5 Quinta MU 31 – Vorderseite Betriebs- und Kontrollanzeige DC-Anschluss zum Laden des Sprechstellenakkus oder für DC-Betrieb Ladekontakte zum Laden in der Ladeetage CD 2 (für Quinta MU 23/22/21/MU 23 V/MU 21 V) bzw. CD 3 (für Quinta MU 33/31) Kopfhöreranschluss...
-
Seite 6: Sprechstellen Quinta Mu 23/22/21 Und Quinta Mu 23 V/Mu21
Quick Start Guide Quinta – Sprechstellen Quinta MU Sprechstellen Quinta MU 23/22/21 und Quinta MU 23 V/MU21 V Präsidentensprechstelle Quinta MU 23 Präsidentensprechstelle Quinta MU 23 V Doppeldelegiertensprechstelle Quinta MU 22 Delegiertensprechstelle Quinta MU 21 Delegiertensprechstelle Quinta MU 21 V... -
Seite 7: Sprechstellen Quinta Mu 33/31
„Clear“-Taste zum Löschen der Delegiertensprechstellen / Achtung: Nur bei Quinta MU 23 V fungiert dieselbe Taste auch als Abstimmtaste „yes“ („Ja“) Mikrofontaste / Achtung: Nur bei Quinta MU 23 V / MU 21 V fungiert dieselbe Taste auch als Abstimmtaste „no“ („Nein“) Programmierbare Funktionstaste / Achtung: Nur bei Quinta MU 23 V fungiert dieselbe Taste auch als Abstimmtaste „abstain“... -
Seite 8: Grenzflächenmikrofon Quinta Tb
Quick Start Guide Quinta – Grenzflächenmikrofon Quinta TB Grenzflächenmikrofon Quinta TB Mikrofontaste DC-Anschluss für Laden oder Netzbetrieb Taster zum Ausschalten des kompletten Gerätes Betriebskontroll-LED... -
Seite 9: Inbetriebnahme
Steuerzentrale Quinta CU Aufstellen der Steuerzentrale • Wenn Sie keine abgesetzten Antennen verwenden, stellen Sie die Steuerzentrale Quinta CU in dem Raum auf, in dem die Konferenz stattfindet. Bei abgesetzten Antennen, stellen Sie die Antennen in dem Raum auf, in dem die Konferenz stattfindet. -
Seite 10: Sprechstellen Quinta Mu
Sprechstellen Quinta MU 23/22/21/MU 23 V/MU 21 V und Quinta MU 33/31 Schwanenhalsmikrofon an Quinta MU 23/22/21/MU 23 V/MU 21 V anschließen Für den Anschluss an die Sprechstellen Quinta MU 23/22/21/MU 23 V/MU 21 V stehen Schwanen- halsmikrofone mit LED zur Verfügung. - Seite 11 Quick Start Guide Quinta – Inbetriebnahme Laden Mit der im Transportkoffer Quinta CC 2 integrierten Ladeetage Quinta CD 2 können bis zu 10 Sprech- stellen Quinta MU 23/22/21/MU 23 V/MU 21 V gleichzeitig geladen werden. Mit der im Transport- koffer Quinta CC 3 integrierten Ladeetage Quinta CD 3 können bis zu 12 Sprechstellen Quinta MU 33/31 gleichzeitig geladen werden.
-
Seite 12: Grenzflächenmikrofon Quinta Tb
über die Steuerzentrale ausgeschaltet werden, wenn Sie den Standby-Taster länger als 3 Sekunden drücken. • Außerdem schaltet sich das Grenzflächenmikrofon Quinta TB selbsttätig aus, wenn es länger als ca. 3 Minuten kein Signal von der Steuerzentrale Quinta CU empfängt. Betriebsarten Die verschiedenen Betriebsarten wie „Normal“, „Push-To-Talk“... -
Seite 13: Entsorgung
Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanweisung oder der Verpackung weist darauf hin. Konformitätserklärung Hiermit erklärt beyerdynamic GmbH & Co. KG, dass das Funksystem Quinta mit der EU-Richtlinie 2014/53/EU konform ist. Den vollständigen Text der EU-Konformitätserklärung finden Sie im Internet unter:... -
Seite 14: Introduction
Quick Start Guide Quinta – Quinta CU Control Unit Introduction Thank you for selecting the digital wireless Quinta conference system. Please take some time to read carefully through this manual before setting up the equipment. Please refer also to the extensive “Quinta Conference System” manual and “Quinta Conference Software”... - Seite 15 Power on and operating control LED DC socket for charging the rechargeable batteries of the microphone unit or for DC operation Charging contacts for charging in the CD 2 charger (Quinta MU 23/22/21/MU 23 V/MU 21 V) or CD 3 (Quinta MU 33/31)
- Seite 16 Quick Start Guide Quinta – Quinta MU Microphone Units Quinta MU 23/22/21 and Quinta MU 23 V/MU 21 V Microphone Units Quinta MU 23 Chairman Microphone Unit Quinta MU 23 V Chairman Microphone Unit Quinta MU 22 Double Delegate Microphone Unit...
-
Seite 17: Quinta Mu Microphone Units
“Clear” button to clear all delegate microphone units / Attention: Only with Quinta MU 23 V this button acts also as “yes” voting button Microphone button / Attention: Only with Quinta MU 23 V / MU 21 V this button acts also as “no” voting button Programmable function button / Attention: Only with Quinta MU 23 V this button acts also as “abstain”... -
Seite 18: Quinta Tb Boundary Microphone
Quick Start Guide Quinta – Quinta TB Boundary Microphone Quinta TB Boundary Microphone Microphone button DC socket for charging or for DC operation Button for turning off the complete device Power on and operating control LED... -
Seite 19: How To Operate The System
Where to place the control unit • If you do not use remote antennae, place the Quinta CU control unit in the room where the meeting takes place. If you use remote antennae, place the antennae in the conference room. - Seite 20 When the connection to the Quinta CU control unit has been established, the buttons of the microphone unit will illuminate white. • To activate the microphone or to allocate the microphone unit to a free channel of the Quinta CU control unit, press the microphone button once again.
